技術データ
| 一般的な事項 | |
|---|---|
| 構成 | Basic Contact Probe |
| タイプ/ファミリー | F040 |
| ピッチ (mm/mil) | 1,00 / 40 |
| 温度 | -45°C...+80°C |
| 寸法 | |
|---|---|
| 全長 (mm) | 35.9 |
| 突出高さ (mm) | 7 |
| 先端形状直径 (mm) | 0.38 |
| バレル径 (mm) | 0.62 |
| 材料および表面 | |
|---|---|
| 先端形状 | 33 |
| プランジャー材質 | Steel |
| プランジャーめっき | Longtime Gold |
| バレル材質 | Bronze |
| バレルめっき | Gold |
| バネ材質 | Spring steel |
| バネめっき | Gold |
| 機械的仕様 | |
|---|---|
| 予圧 (cN) | 40 |
| バネ圧 (cN) | 80 |
| 推奨ストローク (mm) | 4.3 |
| 最大ストローク (mm) | 6.4 |
| 先端ブレ +/- (mm) | 0.05 |
| 電気的仕様 | |
|---|---|
| 連続電流 (A) | 2 |
| 接触抵抗Typ. (mOhm) | 20 |

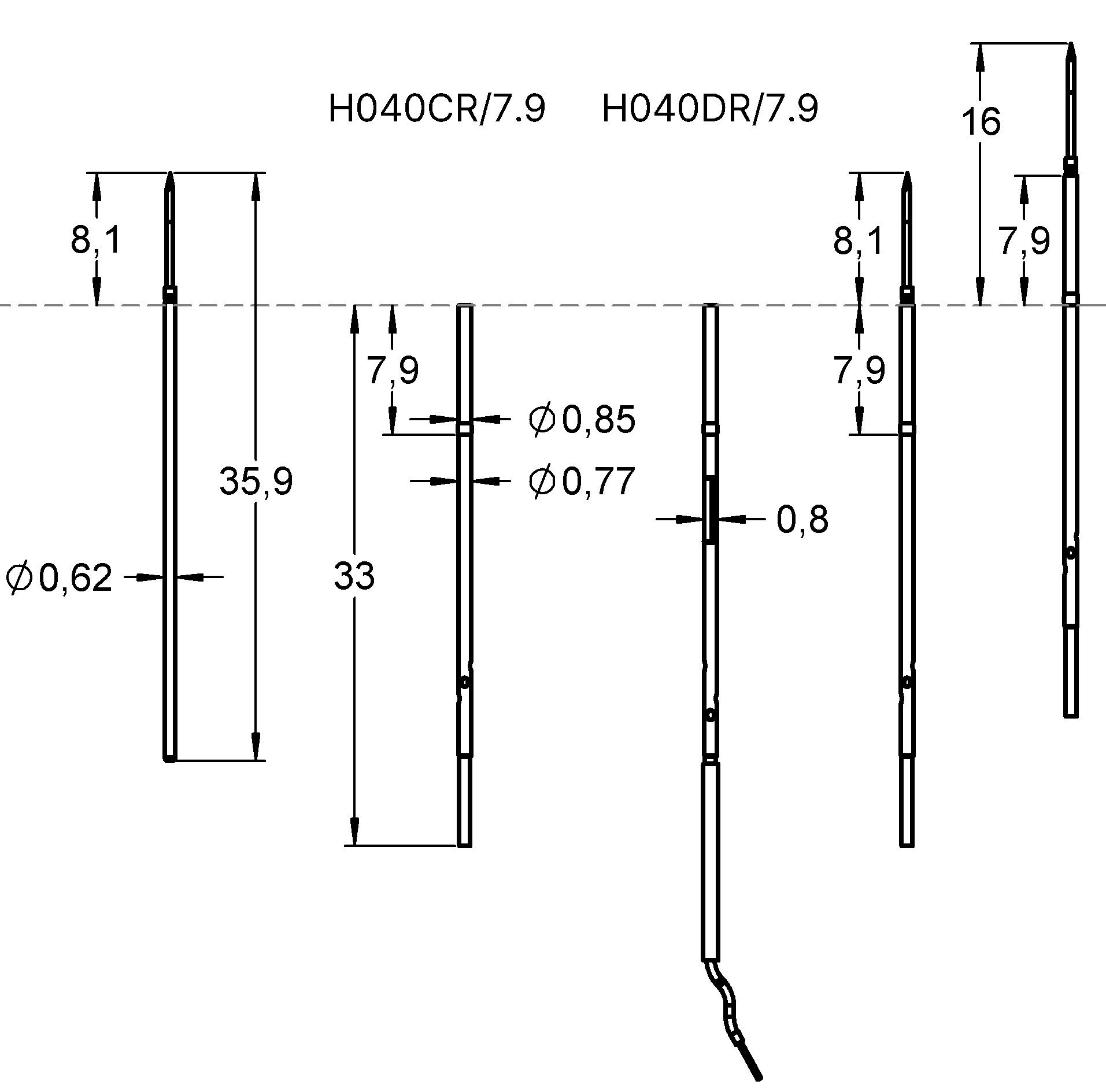

グラフィック
