技術データ
| 一般的な事項 | |
|---|---|

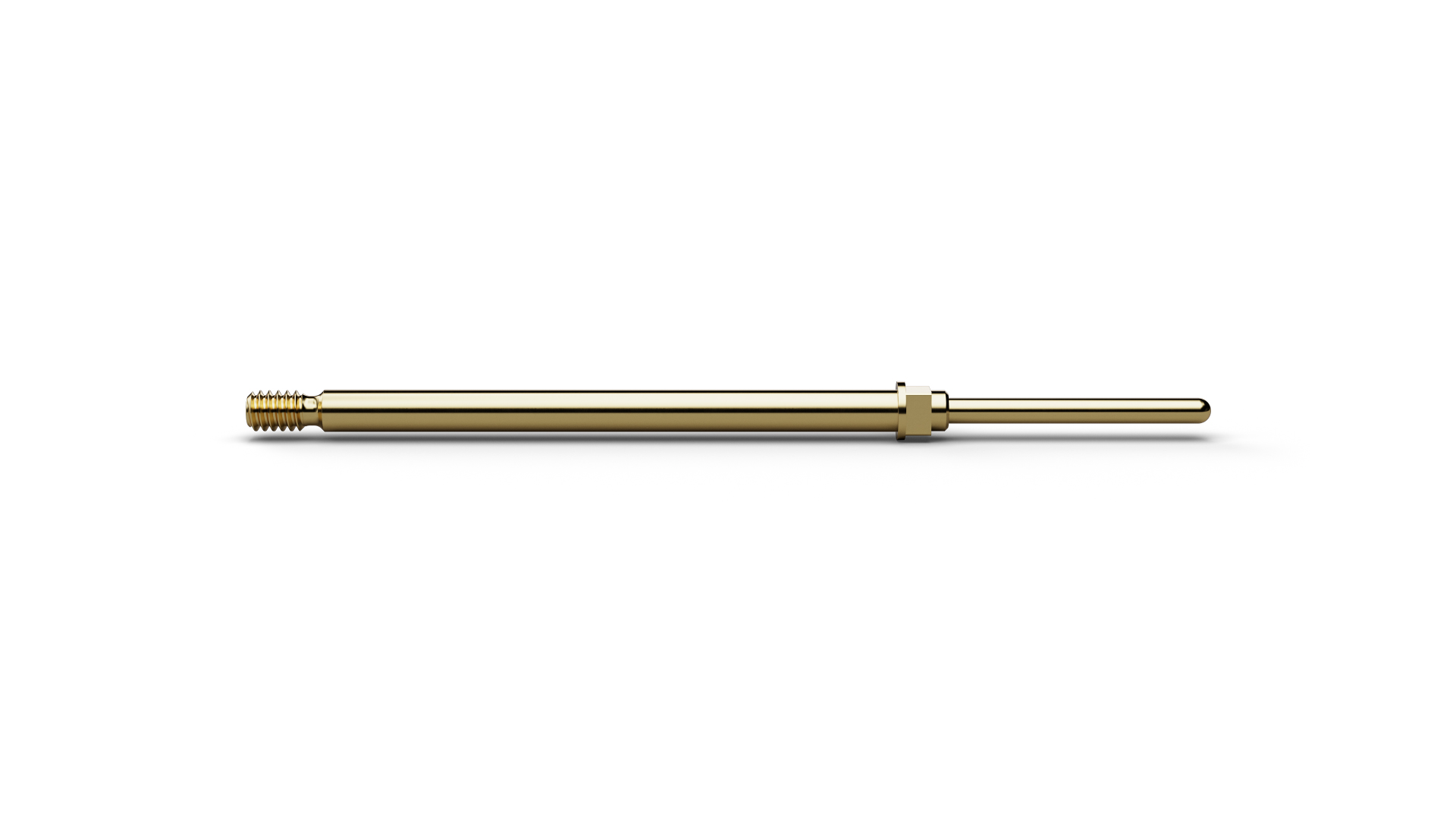

| 構成 | Basic Contact Probe |
| タイプ/ファミリー | F732 |
| ピッチ (mm/mil) | 2,54 / 100 |
| 温度 | -45°C...+100°C |
| 追加の定義 | L |
| 寸法 | |
|---|---|
| 全長 (mm) | 37.7 |
| 突出高さ (mm) | 12.3 |
| 先端形状直径 (mm) | 1 |
| バレル径 (mm) | 1.65 |
| カラー径 (mm) | 2.3 |
| プレスリング径 (mm) | 2.3 |
| 材料および表面 | |
|---|---|
| 先端形状 | 11 |
| プランジャー材質 | Beryllium copper |
| プランジャーめっき | Gold |
| バレル材質 | Brass |
| バレルめっき | Gold |
| バネ材質 | Spring steel |
| バネめっき | Silver |
| 機械的仕様 | |
|---|---|
| 予圧 (cN) | 60 |
| バネ圧 (cN) | 150 |
| 推奨ストローク (mm) | 4 |
| 最大ストローク (mm) | 5 |
| 先端ブレ +/- (mm) | 0.08 |
| ねじ | M1,6 |
| 工具サイズ (mm) | 1,7 |
| 電気的仕様 | |
|---|---|
| 連続電流 (A) | 5 |
| 接触抵抗Typ. (mOhm) | 25 |
