技術データ
| 一般的な事項 | |
|---|---|
| タイプ/ファミリー | IP |
| 追加の定義 | L |
| 寸法 | |
|---|---|
| 全長 (mm) | 60 |
| 突出高さ (mm) | 3.9 |
| 先端形状直径 (mm) | 1.05 |
| 材料および表面 | |
|---|---|
| 先端形状 | 18 |
| 先端形状材質 | Beryllium copper |
| 先端形状めっき | Nickel |
| プランジャー材質 | Beryllium copper |
| プランジャーめっき | Nickel |
| ブロック材質 | HGW FR4 |
| ブロックめっき | Uncoated |
| バネ材質 | Spring steel |
| バネめっき | Silver |
| 機械的仕様 | |
|---|---|
| 予圧 (cN) | 40 |
| バネ圧 (cN) | 100 |
| 推奨ストローク (mm) | 2 |
| 最大ストローク (mm) | 3.9 |
| 接続 | Solder Connection |
| 電気的仕様 | |
|---|---|
| 連続電流 (A) | 5 |
| 接触抵抗Typ. (mOhm) | 35 |

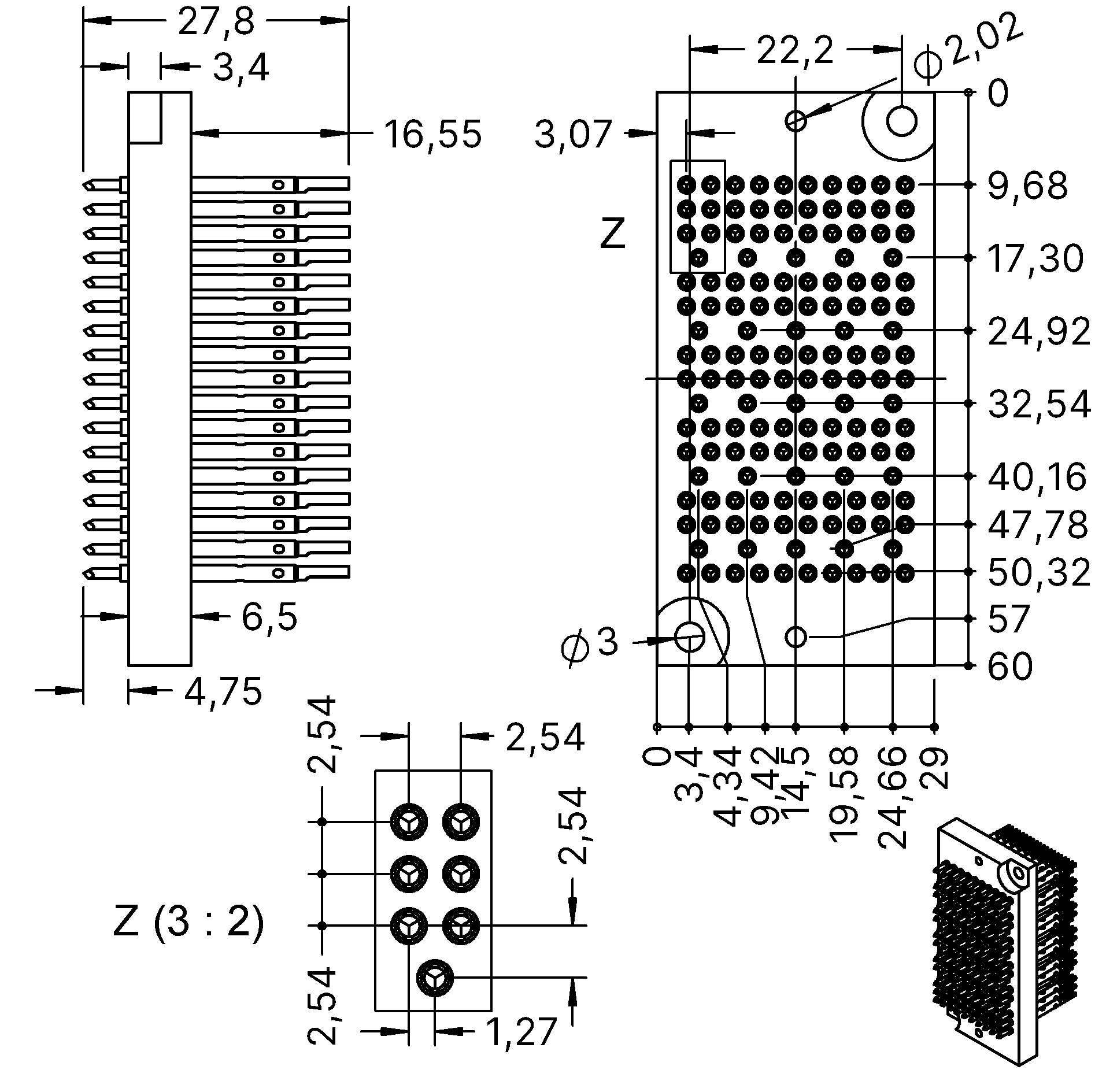

グラフィック
