技術データ
| 一般的な事項 | |
|---|---|
| 構成 | Coaxial Probe |
| タイプ/ファミリー | F822 |
| ピッチ (mm/mil) | 5,50 / 217 |
| 温度 | -45°C...+200°C |
| 寸法 | |
|---|---|
| 全長 (mm) | 31 |
| 突出高さ (mm) | 8.2 |
| 先端形状直径 (mm) | 4 |
| バレル径 (mm) | 4.3 |
| カラー径 (mm) | 4.5 |
| プレスリング径 (mm) | 4.5 |
| 内/外 差 (mm) | 2 |
| 先端形状直径 (mm) 2 | 1 |
| 材料および表面 | |
|---|---|
| 先端形状 | 05 |
| 先端形状 2 | 03 |
| プランジャー材質 | Beryllium copper |
| プランジャーめっき | Gold |
| バレル材質 | Bronze |
| バレルめっき | Uncoated |
| バネ材質 | High-grade steel |
| バネめっき | Uncoated |
| プランジャー材質 2 | Steel |
| プランジャーめっき 2 | Longtime Gold |
| バネ材質 2 | High-grade steel |
| バネめっき 2 | Uncoated |
| 機械的仕様 | |
|---|---|
| 予圧 (cN) | 250 |
| バネ圧 (cN) | 450 |
| 推奨ストローク (mm) | 2 |
| 最大ストローク (mm) | 2.6 |
| 電気的仕様 | |
|---|---|
| 連続電流 (A) | 6 |
| 接触抵抗Typ. (mOhm) | 60 |
| インピーダンス (ohm) | 50 |
| 周波数 (GHz) | 1.2 |
| 連続電流 (A) 2 | 1.6 |
| 接触抵抗Typ. (mOhm) 2 | 30 |
| 内部接点仕様 | |
|---|---|
| 推奨ストローク (mm) 2 | 3 |
| 最大ストローク (mm) 2 | 3.5 |
| 予圧 (cN) 2 | 100 |
| バネ圧 (cN) 2 | 200 |
グラフィック
Beschreibung des Produkts

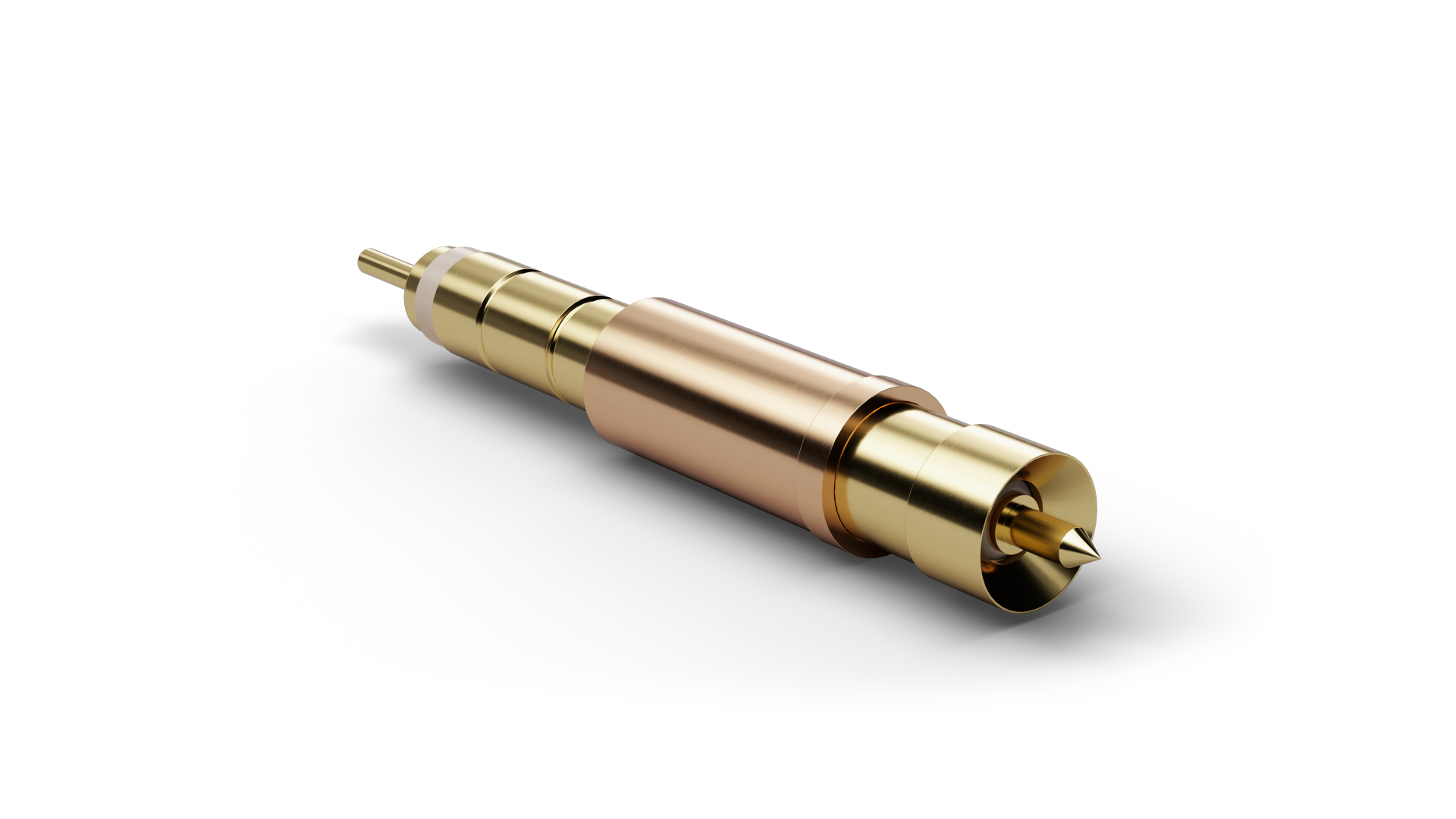

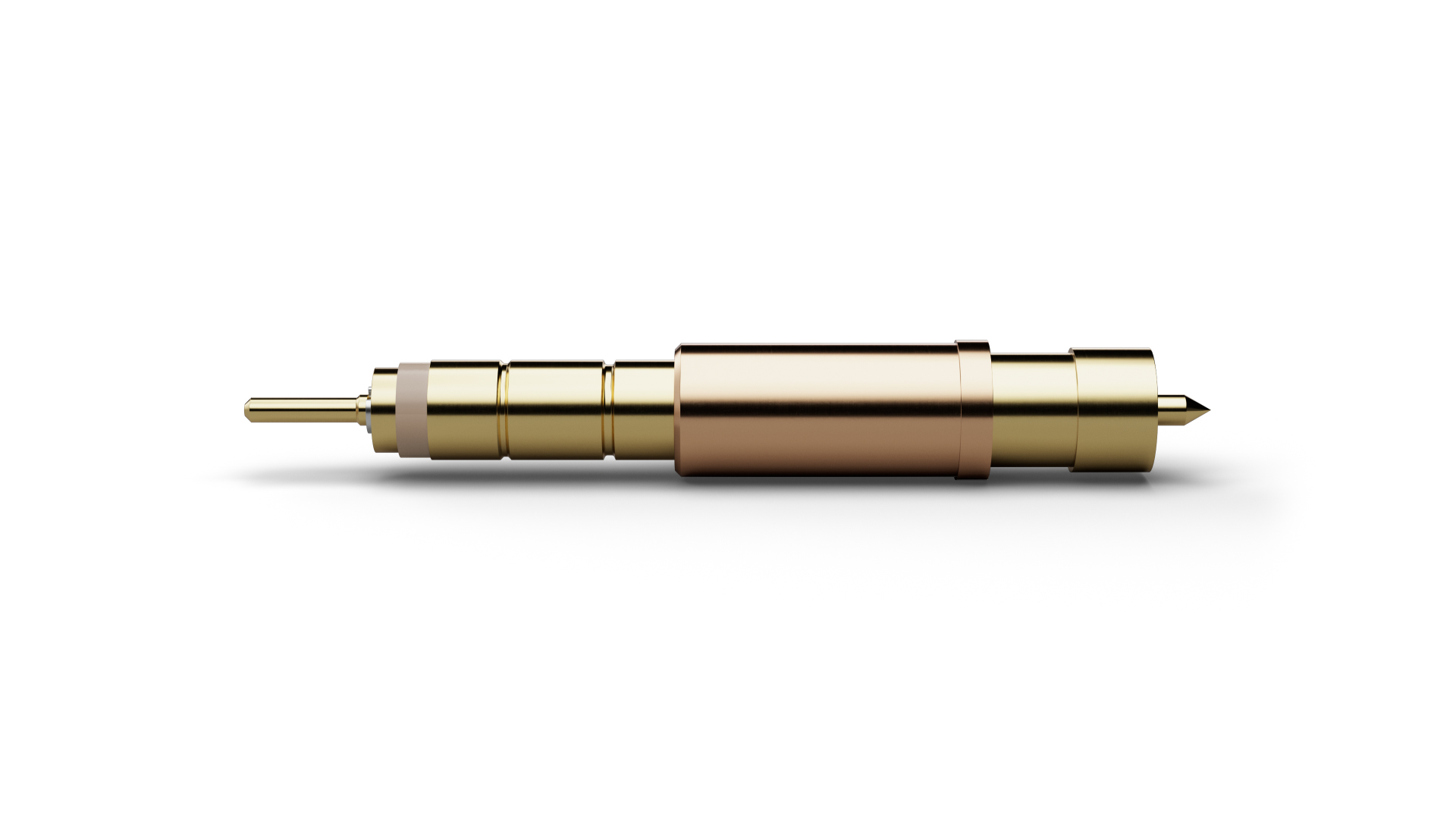

The Kelvin Probe F82203S0001L650 (item number 1017322) is a Contact Probe for precise four-wire resistance measurements. The separate current and voltage paths in F82203S0001L650 support four-wire measurements in which lead and contact resistance have minimal influence on the result. The impedance specified for F82203S0001L650 is 50 Ω. The frequency range of F82203S0001L650 extends up to 1.2 GHz. The pitch of F82203S0001L650 is 5.5 mm / 217 mil. For F82203S0001L650, spring forces for the outer and inner contacts are 450 / 200 cN.
