技術データ
| 一般的な事項 | |
|---|---|
| 構成 | Basic Contact Probe |
| タイプ/ファミリー | F375-NO |
| ピッチ (mm/mil) | 2,54 / 100 |
| 温度 | -45°C...+100°C |
| 追加の定義 | EXX |
| 寸法 | |
|---|---|
| 全長 (mm) | 60.2 |
| 突出高さ (mm) | 19.8 |
| 先端形状直径 (mm) | 0.8 |
| バレル径 (mm) | 1.66 |
| カラー径 (mm) | 2.3 |
| プレスリング径 (mm) | 2.3 |
| 材料および表面 | |
|---|---|
| 先端形状 | 11 |
| 先端形状材質 | Beryllium copper |
| 先端形状めっき | Gold |
| プランジャー材質 | Bronze |
| プランジャーめっき | Gold |
| バレル材質 | Brass |
| バレルめっき | Gold |
| バネ材質 | Spring steel |
| バネめっき | Gold |
| 機械的仕様 | |
|---|---|
| 予圧 (cN) | 30 |
| バネ圧 (cN) | 200 |
| 推奨ストローク (mm) | 8 |
| 最大ストローク (mm) | 9.5 |
| 先端ブレ +/- (mm) | 0.15 |
| ねじ | M1,6 |
| 工具サイズ (mm) | 1,7 |
| 電気的仕様 | |
|---|---|
| 連続電流 (A) | 5 |
| 接触抵抗Typ. (mOhm) | 50 |
| スイッチストローク (mm) | 1.5 |
| 連続電流 (A) 2 | 1 |
グラフィック
Beschreibung des Produkts

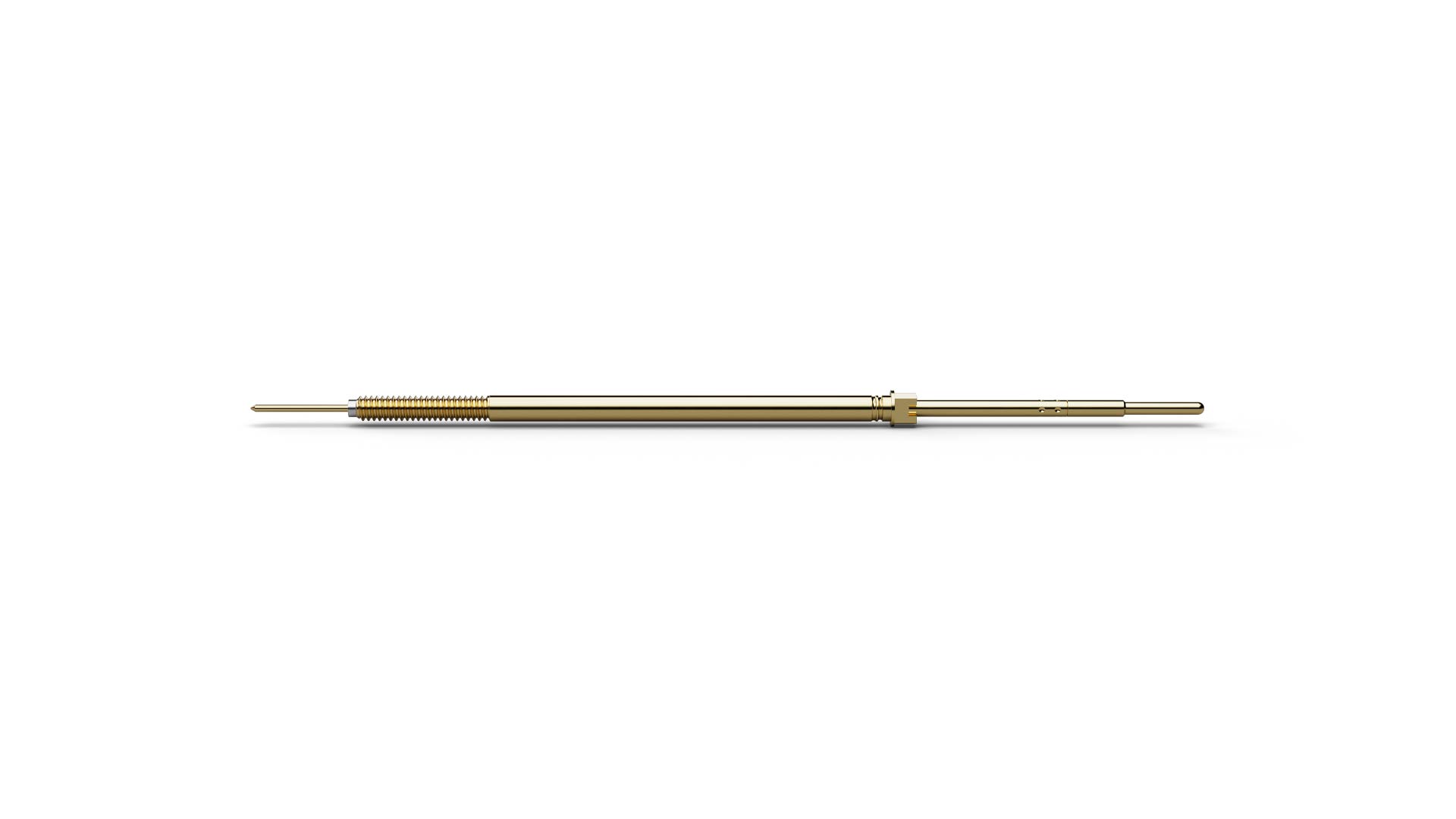

F37511B080G200E20 (item number 1017936) is a Switch Probe for combined electrical contacting and presence or position detection. F37511B080G200E20 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. The switch type specified for F37511B080G200E20 is NO (Normally Open). The switching travel specified for F37511B080G200E20 is 1.5 mm. F37511B080G200E20 combines a pitch of 2.54 mm / 100 mil with tip style 11 (Spherical) and a tip diameter of 0.8 mm. For F37511B080G200E20, spring force is 200 cN at a nominal travel of 8 mm.
