技術データ
| 一般的な事項 | |
|---|---|
| 構成 | Basic Contact Probe |
| タイプ/ファミリー | HCF723 |
| ピッチ (mm/mil) | 4,00 / 157 |
| 温度 | -45°C...+200°C |

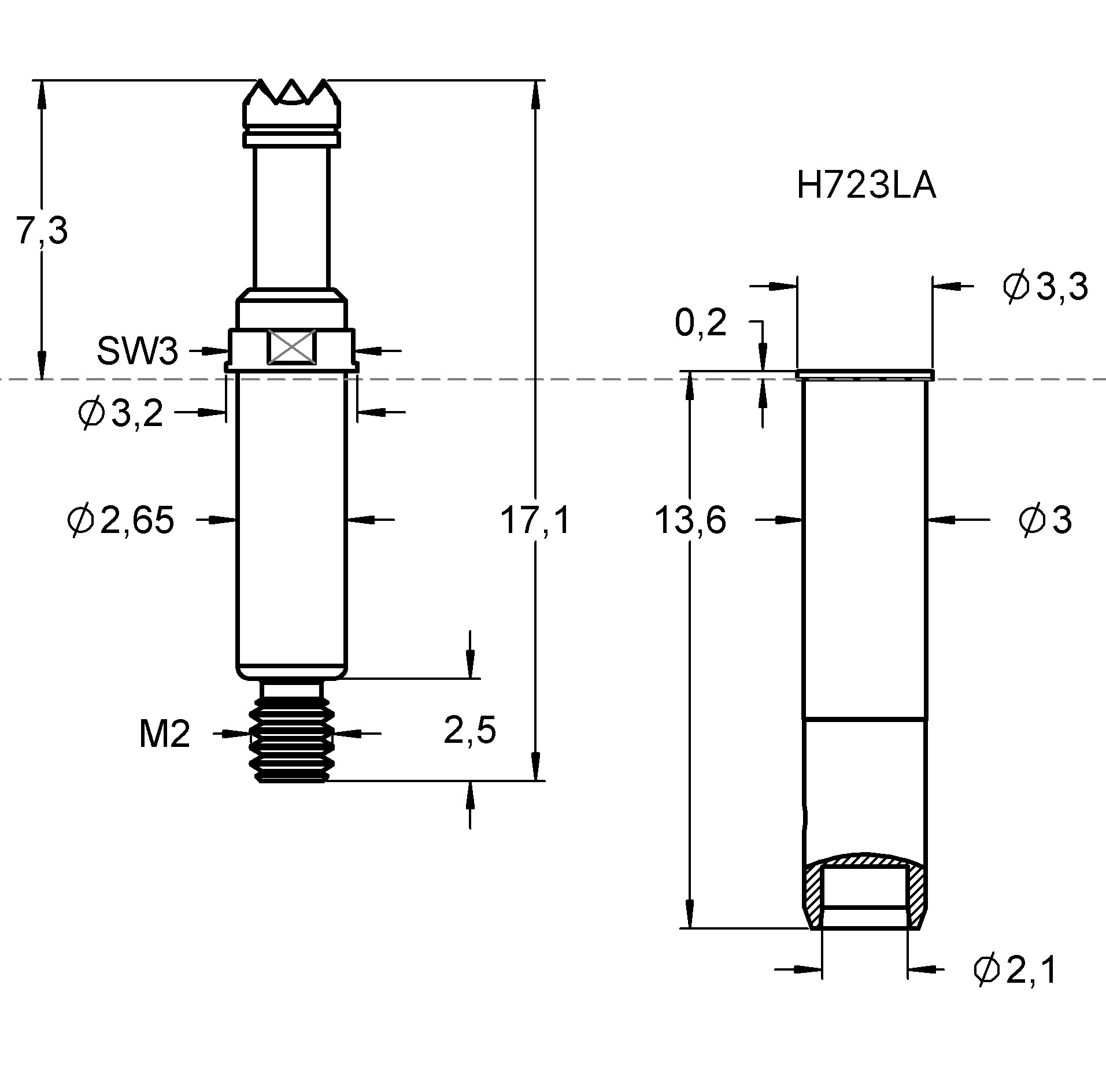

| 寸法 | |
|---|---|
| 全長 (mm) | 17.1 |
| 突出高さ (mm) | 7.1 |
| 先端形状直径 (mm) | 2.3 |
| バレル径 (mm) | 2.65 |
| カラー径 (mm) | 3.2 |
| プレスリング径 (mm) | 3.2 |
| 材料および表面 | |
|---|---|
| 先端形状 | 06 |
| プランジャー材質 | Beryllium copper |
| プランジャーめっき | Gold |
| バレル材質 | Brass |
| バレルめっき | Gold |
| バネ材質 | High-grade steel |
| バネめっき | Uncoated |
| 機械的仕様 | |
|---|---|
| 予圧 (cN) | 70 |
| バネ圧 (cN) | 150 |
| 推奨ストローク (mm) | 2.8 |
| 最大ストローク (mm) | 3.5 |
| 先端ブレ +/- (mm) | 0.1 |
| ねじ | M2 |
| 工具サイズ (mm) | 3,0 |
| 電気的仕様 | |
|---|---|

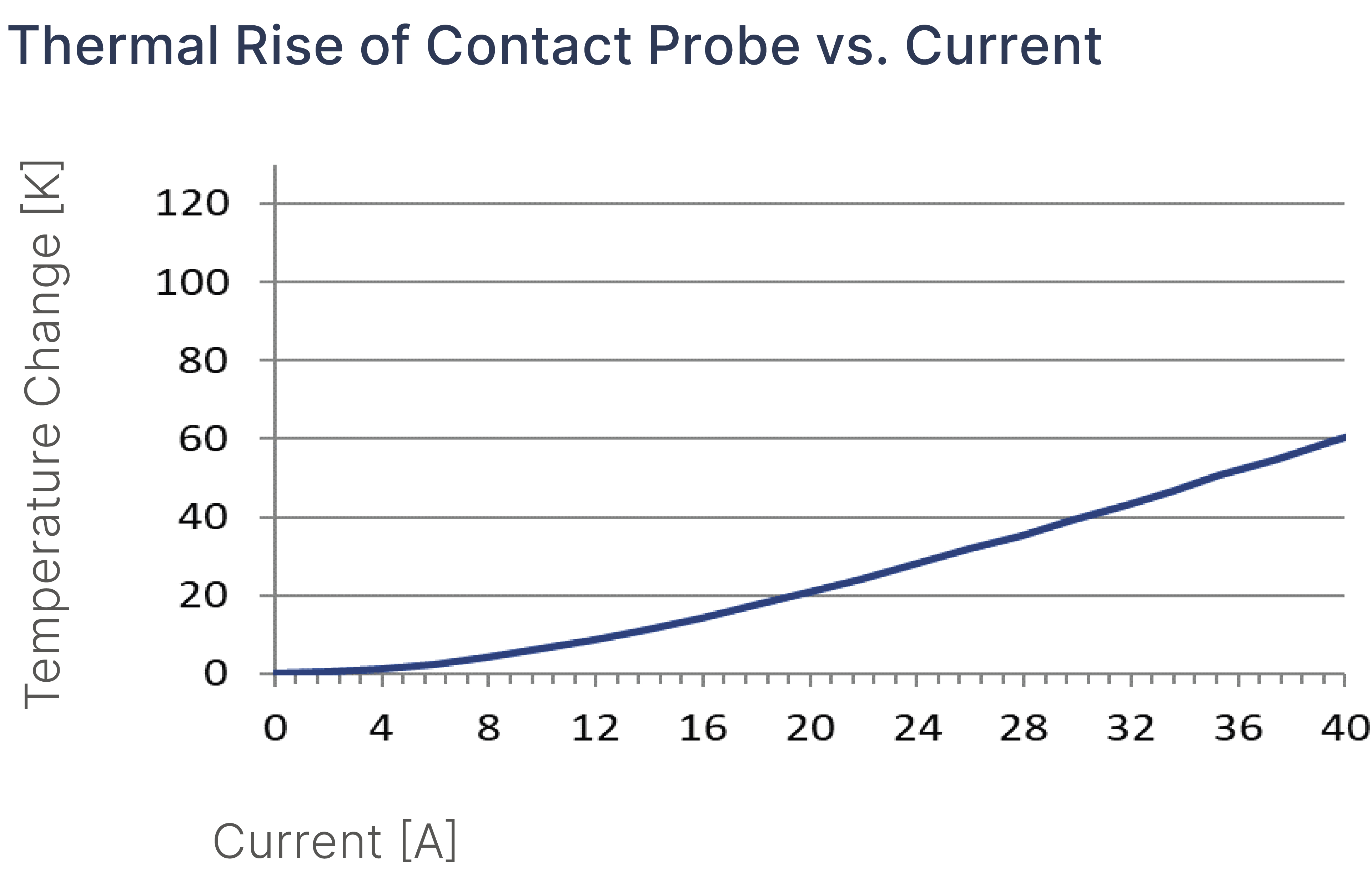

| 連続電流 (A) | 30 |
| 接触抵抗Typ. (mOhm) | 8 |
グラフィック
