技術データ
| 一般的な事項 | |
|---|---|

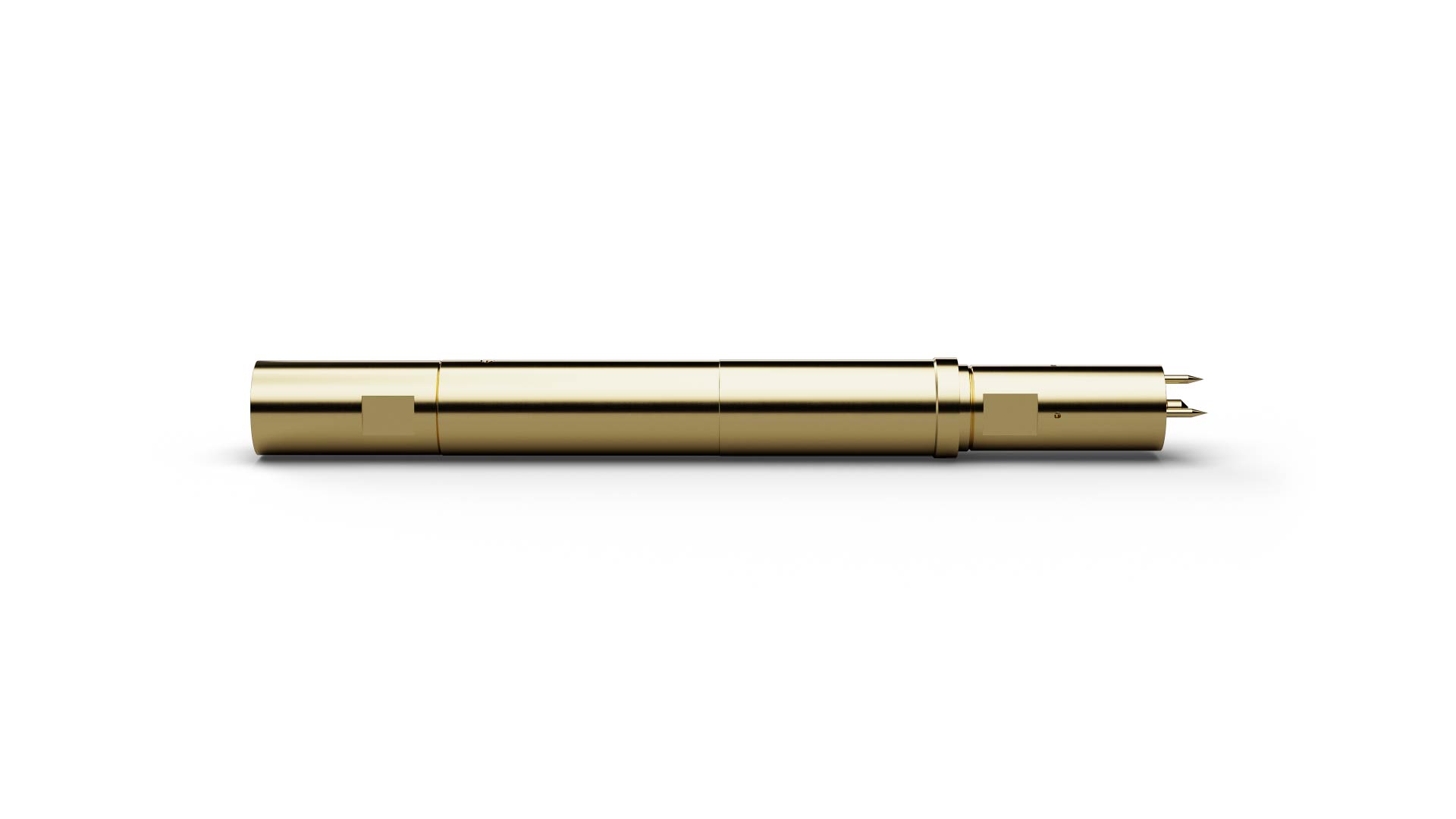

| 構成 | Coaxial Probe |
| タイプ/ファミリー | HF860 |
| ピッチ (mm/mil) | 6,00 / 236 |
| 温度 | -45°C...+100°C |
| 寸法 | |
|---|---|
| 全長 (mm) | 44 |
| 突出高さ (mm) | 12.5 |
| 先端形状直径 (mm) | 4 |
| バレル径 (mm) | 4.5 |
| カラー径 (mm) | 4.7 |
| プレスリング径 (mm) | 4.7 |
| 内/外 差 (mm) | 0.7 |
| 先端形状直径 (mm) 2 | 0.8 |
| 材料および表面 | |
|---|---|
| 先端形状 | 02 |
| 先端形状 2 | 02 |
| 先端形状材質 | Brass |
| 先端形状めっき | Gold |
| プランジャー材質 | Beryllium copper |
| プランジャーめっき | Gold |
| バレル材質 | Brass |
| バレルめっき | Gold |
| バネ材質 | High-grade steel |
| バネめっき | Uncoated |
| プランジャー材質 2 | Beryllium copper |
| プランジャーめっき 2 | Gold |
| バネ材質 2 | Spring steel |
| バネめっき 2 | Gold |
| 機械的仕様 | |
|---|---|
| 予圧 (cN) | 450 |
| バネ圧 (cN) | 800 |
| 推奨ストローク (mm) | 5 |
| 最大ストローク (mm) | 6 |
| 工具サイズ (mm) | 3,5/4,0 |
| 接続 | Plug |
| DUT | PCB-GSG |
| 電気的仕様 | |
|---|---|
| 連続電流 (A) | 5 |
| インピーダンス (ohm) | 50 |
| 周波数 (GHz) | 6 |
| 連続電流 (A) 2 | 3 |
| 内部接点仕様 | |
|---|---|
| 予圧 (cN) 2 | 40 |
| バネ圧 (cN) 2 | 80 |
