技術データ
| 一般的な事項 | |
|---|---|
| 構成 | Double Plunger Probe |
| タイプ/ファミリー | FP-D |
| ピッチ (mm/mil) | 0,40 / 16 |
| 温度 | -45°C...+150°C |
| 寸法 | |
|---|---|
| 全長 (mm) | 3.2 |
| 突出高さ (mm) | 0.6 |
| 先端形状直径 (mm) | 0.16 |
| バレル径 (mm) | 0.3 |
| 先端形状直径 (mm) 2 | 0.16 |
| 材料および表面 | |
|---|---|
| 先端形状 | 29 |
| 先端形状 2 | 01 |
| プランジャー材質 | Palladium |
| プランジャーめっき | Uncoated |
| バレル材質 | Nickel |
| バレルめっき | Gold |
| バネ材質 | High-grade steel |
| バネめっき | Gold |
| プランジャー材質 2 | Beryllium copper |
| プランジャーめっき 2 | Gold |
| 機械的仕様 | |
|---|---|
| 予圧 (cN) | 5 |
| バネ圧 (cN) | 17 |
| 推奨ストローク (mm) | 0.45 |
| 最大ストローク (mm) | 0.55 |
| 電気的仕様 | |
|---|---|
| 連続電流 (A) | 1.4 |
| 接触抵抗Typ. (mOhm) | 100 |
| 周波数 (GHz) | 20.2 |

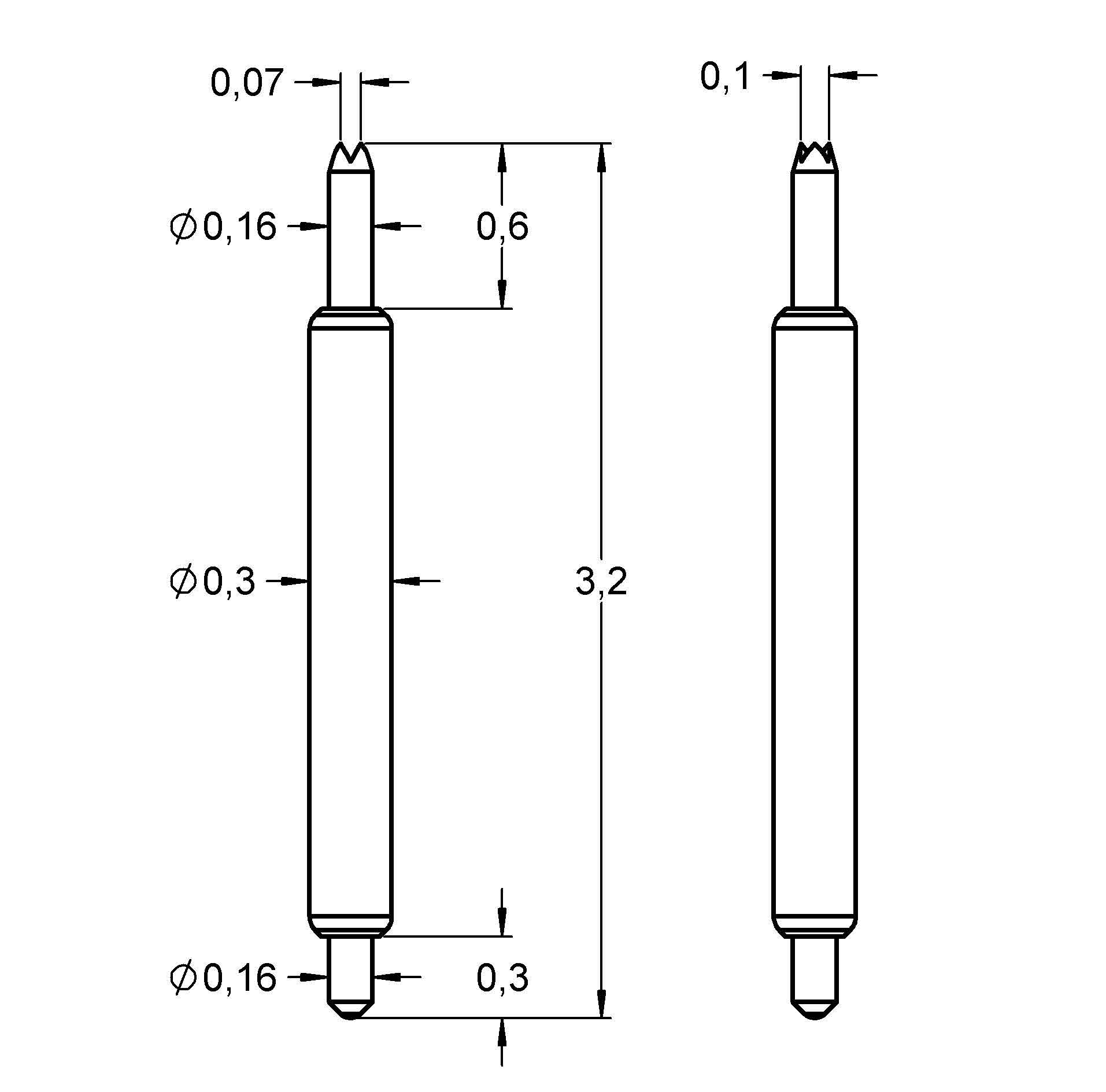

グラフィック
