技術データ
| 一般的な事項 | |
|---|---|
| 構成 | Coaxial Probe |
| タイプ/ファミリー | HF860 |
| ピッチ (mm/mil) | 5,00 / 200 |
| 温度 | -45°C...+100°C |

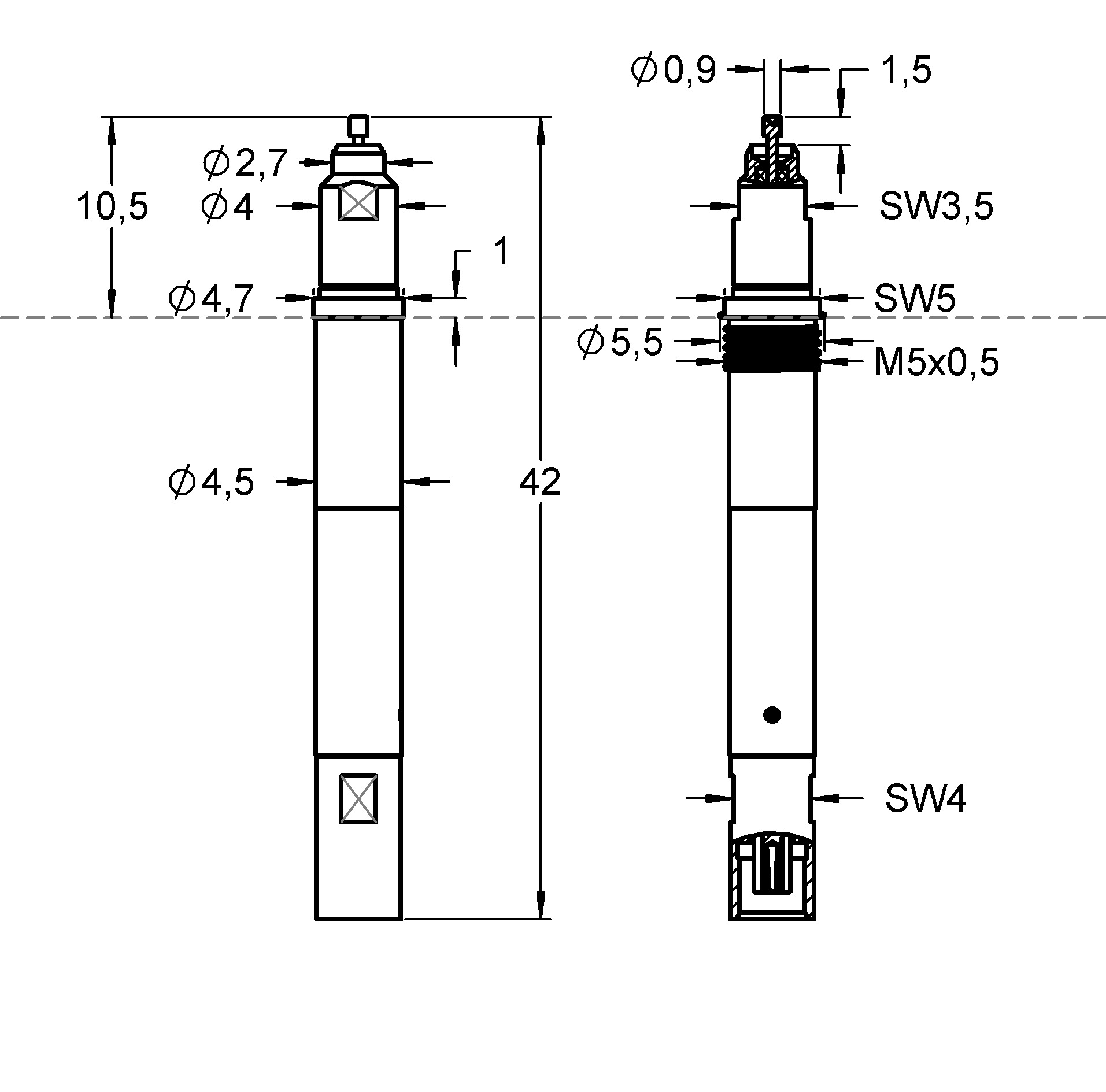

| 寸法 | |
|---|---|
| 全長 (mm) | 42 |
| 突出高さ (mm) | 10.5 |
| 先端形状直径 (mm) | 2.7 |
| バレル径 (mm) | 4.5 |
| カラー径 (mm) | 5.5 |
| プレスリング径 (mm) | 5.5 |
| 内/外 差 (mm) | 1.5 |
| 先端形状直径 (mm) 2 | 0.9 |
| 材料および表面 | |
|---|---|
| 先端形状 | 05 |
| 先端形状 2 | 05 |
| プランジャー材質 | Beryllium copper |
| プランジャーめっき | Gold |
| バレル材質 | Brass |
| バレルめっき | Gold |
| バネ材質 | High-grade steel |
| バネめっき | Uncoated |
| プランジャー材質 2 | Beryllium copper |
| プランジャーめっき 2 | Gold |
| バネ材質 2 | Spring steel |
| バネめっき 2 | Gold |
| 機械的仕様 | |
|---|---|
| 予圧 (cN) | 90 |
| バネ圧 (cN) | 400 |
| 推奨ストローク (mm) | 4 |
| 最大ストローク (mm) | 5 |
| ねじ | M5X0,5 |
| 工具サイズ (mm) | 3,5/4,0/5,0 |
| 接続 | Plug |
| DUT | MSMP-Male |
| 電気的仕様 | |
|---|---|
| 連続電流 (A) | 10 |
| インピーダンス (ohm) | 50 |
| 周波数 (GHz) | 6 |
| 連続電流 (A) 2 | 3 |
| 内部接点仕様 | |
|---|---|
| 推奨ストローク (mm) 2 | 1 |
| 最大ストローク (mm) 2 | 1.7 |
| 予圧 (cN) 2 | 100 |
| バネ圧 (cN) 2 | 130 |
