技術データ
| 一般的な事項 | |
|---|---|
| 構成 | Basic Contact Probe |
| タイプ/ファミリー | HCE08F |
| ピッチ (mm/mil) | 16,5 / 649 |
| 温度 | -45°C...+200°C |
| 追加の定義 | B |

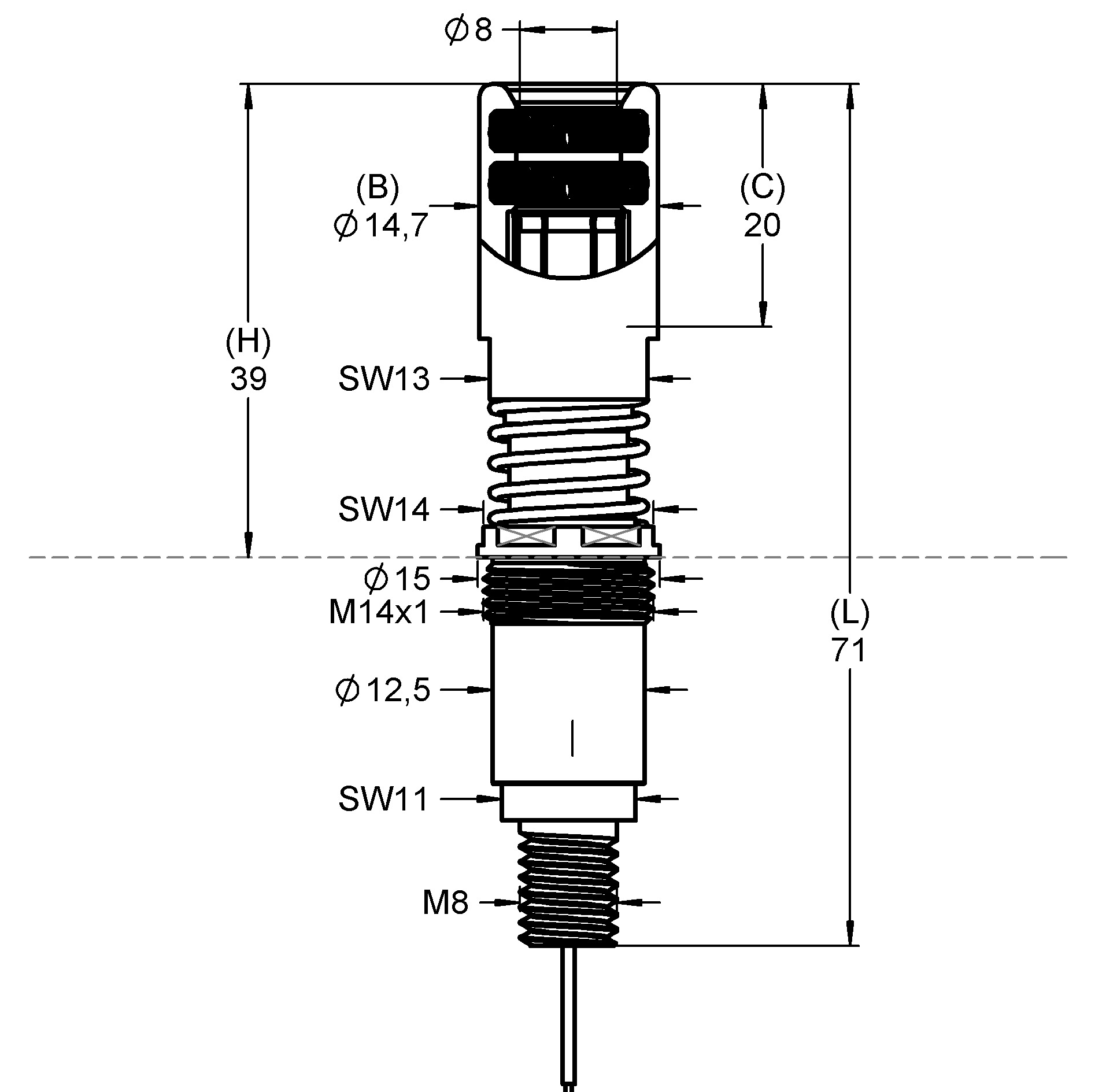

| 寸法 | |
|---|---|
| 全長 (mm) | 71 |
| 突出高さ (mm) | 39 |
| 先端形状直径 (mm) | 8 |
| バレル径 (mm) | 12.5 |
| カラー径 (mm) | 15 |
| プレスリング径 (mm) | 15 |
| 先端形状直径 (mm) 2 | 7.9 |
| 材料および表面 | |
|---|---|

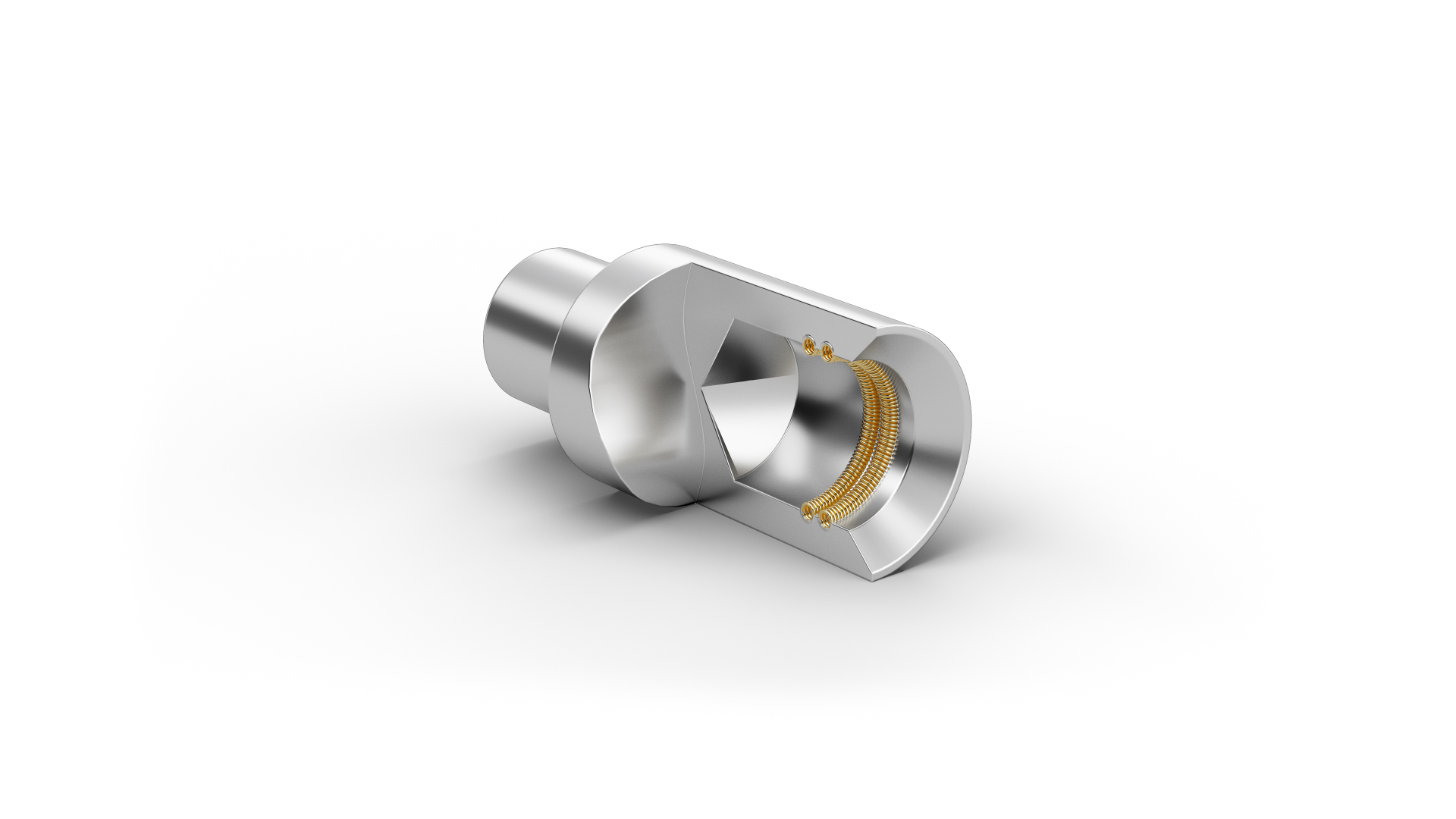

| 先端形状 | 52 |
| 先端形状 2 | 55 |
| プランジャー材質 | Brass |
| プランジャーめっき | Silver |
| バレル材質 | Brass |
| バレルめっき | Uncoated |
| バネ材質 | High-grade steel |
| バネめっき | Uncoated |
| プランジャー材質 2 | Beryllium copper |
| プランジャーめっき 2 | Gold |
| 機械的仕様 | |
|---|---|
| 予圧 (cN) | 2320 |
| バネ圧 (cN) | 2800 |
| 推奨ストローク (mm) | 4 |
| 最大ストローク (mm) | 5 |
| ねじ | M14X1 |
| 工具サイズ (mm) | 14 |
| DUT | HVSL-8000 MALE |
| 電気的仕様 | |
|---|---|
| 連続電流 (A) | 200 |
| 接触抵抗Typ. (mOhm) | 1 |
| 連続電流 (A) 2 | 2 |
| 接触抵抗Typ. (mOhm) 2 | 10 |
