技術データ
| 一般的な事項 | |
|---|---|
| 構成 | Coaxial Probe |
| タイプ/ファミリー | HF77 |
| ピッチ (mm/mil) | 20,00 / 787 |
| 温度 | -45°C...+100°C |
| 寸法 | |
|---|---|
| 全長 (mm) | 31 |
| 突出高さ (mm) | 20 |
| 先端形状直径 (mm) | 2 |
| バレル径 (mm) | 11 |
| カラー径 (mm) | 20 |
| プレスリング径 (mm) | 20 |
| 先端形状直径 (mm) 2 | 0.45 |
| 材料および表面 | |
|---|---|
| 先端形状 | 50 |
| 先端形状 2 | 16 |
| プランジャー材質 | Beryllium copper |
| プランジャーめっき | Gold |
| バレル材質 | Brass |
| バレルめっき | Gold |
| バネ材質 | High-grade steel |
| バネめっき | Uncoated |
| プランジャー材質 2 | Beryllium copper |
| プランジャーめっき 2 | Gold |
| バネ材質 2 | Spring steel |
| バネめっき 2 | Gold |
| 機械的仕様 | |
|---|---|
| 予圧 (cN) | 230 |
| バネ圧 (cN) | 420 |
| 推奨ストローク (mm) | 2 |
| 最大ストローク (mm) | 2.8 |
| ねじ | M2 |
| 接続 | Plug |
| DUT | KET MINI FAKRA |
| 電気的仕様 | |
|---|---|
| 連続電流 (A) | 0.5 |
| インピーダンス (ohm) | 50 |
| 周波数 (GHz) | 12 |
| 連続電流 (A) 2 | 0.1 |
| 内部接点仕様 | |
|---|---|
| 推奨ストローク (mm) 2 | 0.5 |
| 最大ストローク (mm) 2 | 1.8 |
| 予圧 (cN) 2 | 95 |
| バネ圧 (cN) 2 | 120 |

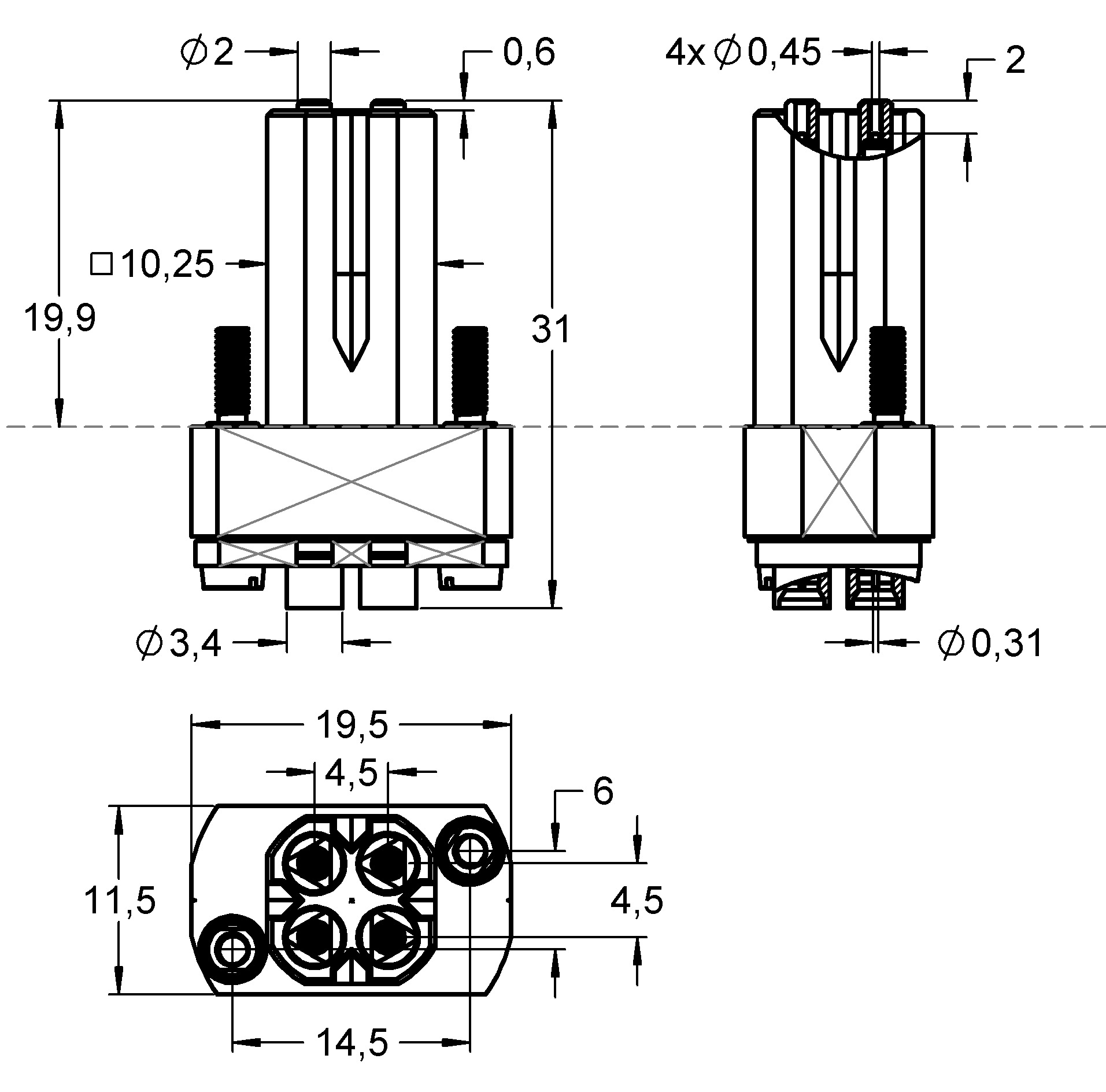

グラフィック
Beschreibung des Produkts

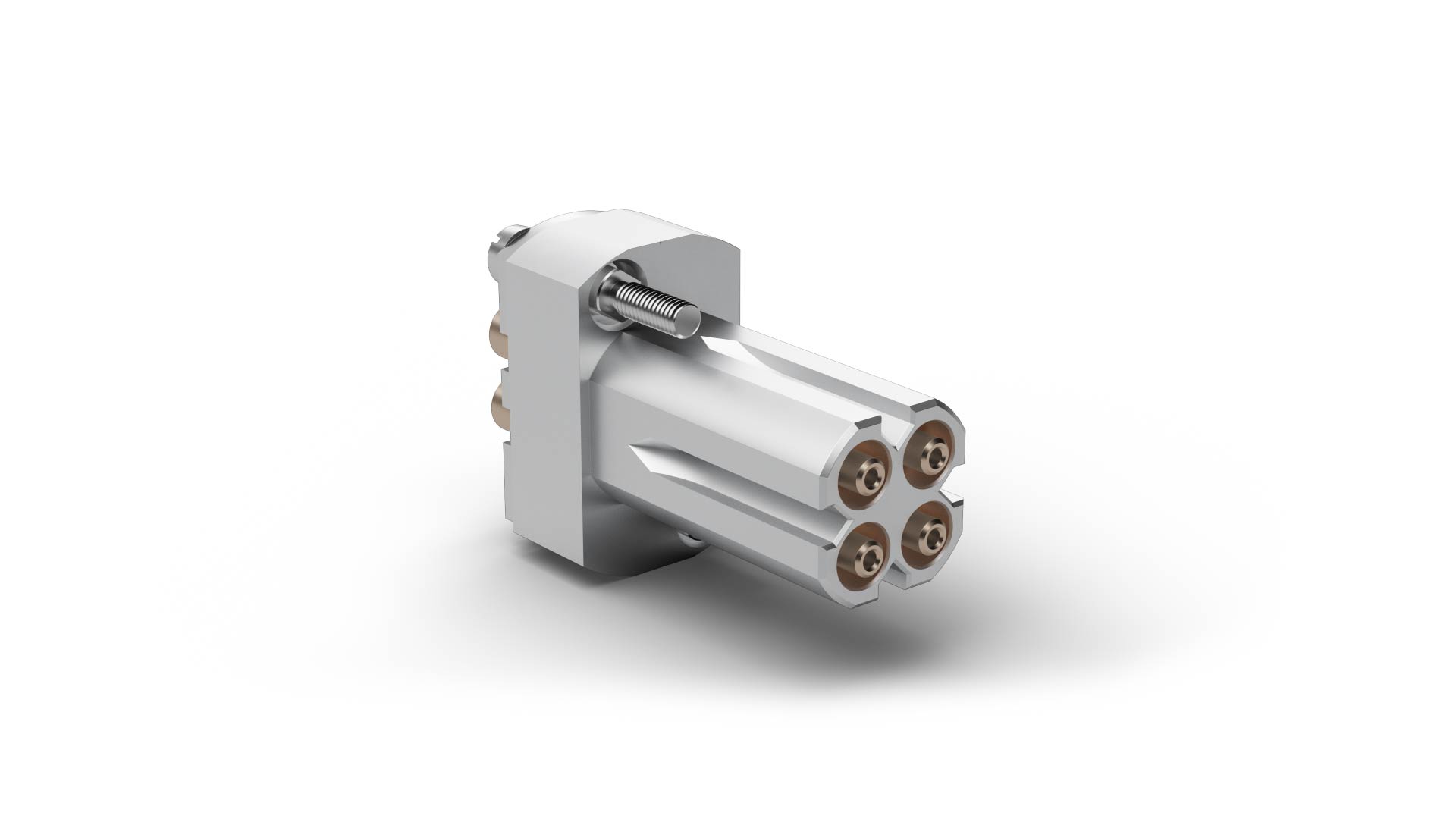

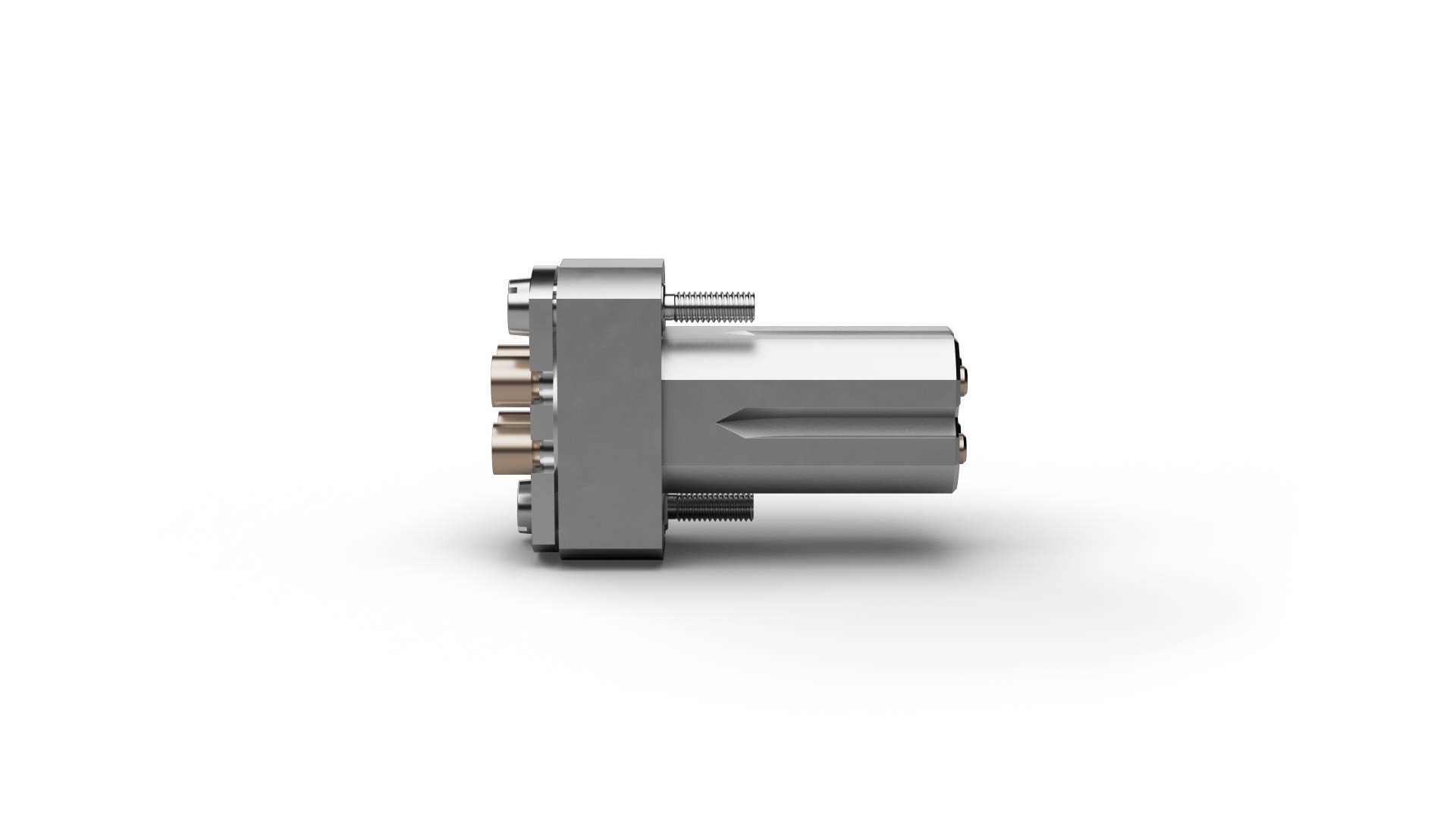

The High Frequency Probe HF77KETMINIFAKRAm0412G1080MSMPmF (item number 1109577) is designed for reliable transmission of high-frequency signals in test and measurement applications. With a defined impedance of 50 Ω, HF77KETMINIFAKRAm0412G1080MSMPmF supports controlled signal routing and helps minimize reflections and signal loss at the test interface. The frequency range of HF77KETMINIFAKRAm0412G1080MSMPmF extends up to 12 GHz, and this version is intended for contacting KET MINI FAKRA connectors. On HF77KETMINIFAKRAm0412G1080MSMPmF, spring forces of 420 cN on the outer contact and 120 cN on the inner contact provide defined mechanical contacting.
