技術データ
| 一般的な事項 | |
|---|---|
| 構成 | Coaxial Probe |
| タイプ/ファミリー | F840 |
| ピッチ (mm/mil) | 7,00 / 275 |
| 温度 | -45°C...+200°C |
| 寸法 | |
|---|---|
| 全長 (mm) | 44.85 |
| 突出高さ (mm) | 21 |
| 先端形状直径 (mm) | 5 |
| バレル径 (mm) | 5.5 |
| カラー径 (mm) | 6.8 |
| 先端形状直径 (mm) 2 | 1.3 |
| 材料および表面 | |
|---|---|
| 先端形状 | 06 |
| 先端形状 2 | 06 |
| プランジャー材質 | Steel |
| プランジャーめっき | Longtime Gold |
| バレル材質 | Brass |
| バレルめっき | Uncoated |
| バネ材質 | High-grade steel |
| バネめっき | Uncoated |
| プランジャー材質 2 | Beryllium copper |
| プランジャーめっき 2 | Gold |
| バネ材質 2 | High-grade steel |
| バネめっき 2 | Uncoated |
| 機械的仕様 | |
|---|---|
| 予圧 (cN) | 300 |
| バネ圧 (cN) | 1500 |
| 推奨ストローク (mm) | 5 |
| 最大ストローク (mm) | 5.5 |
| 電気的仕様 | |
|---|---|
| 連続電流 (A) | 30 |
| インピーダンス (ohm) | 50 |
| 連続電流 (A) 2 | 5 |
| 内部接点仕様 | |
|---|---|
| 推奨ストローク (mm) 2 | 3.5 |
| 最大ストローク (mm) 2 | 4.4 |
| 予圧 (cN) 2 | 130 |
| バネ圧 (cN) 2 | 500 |

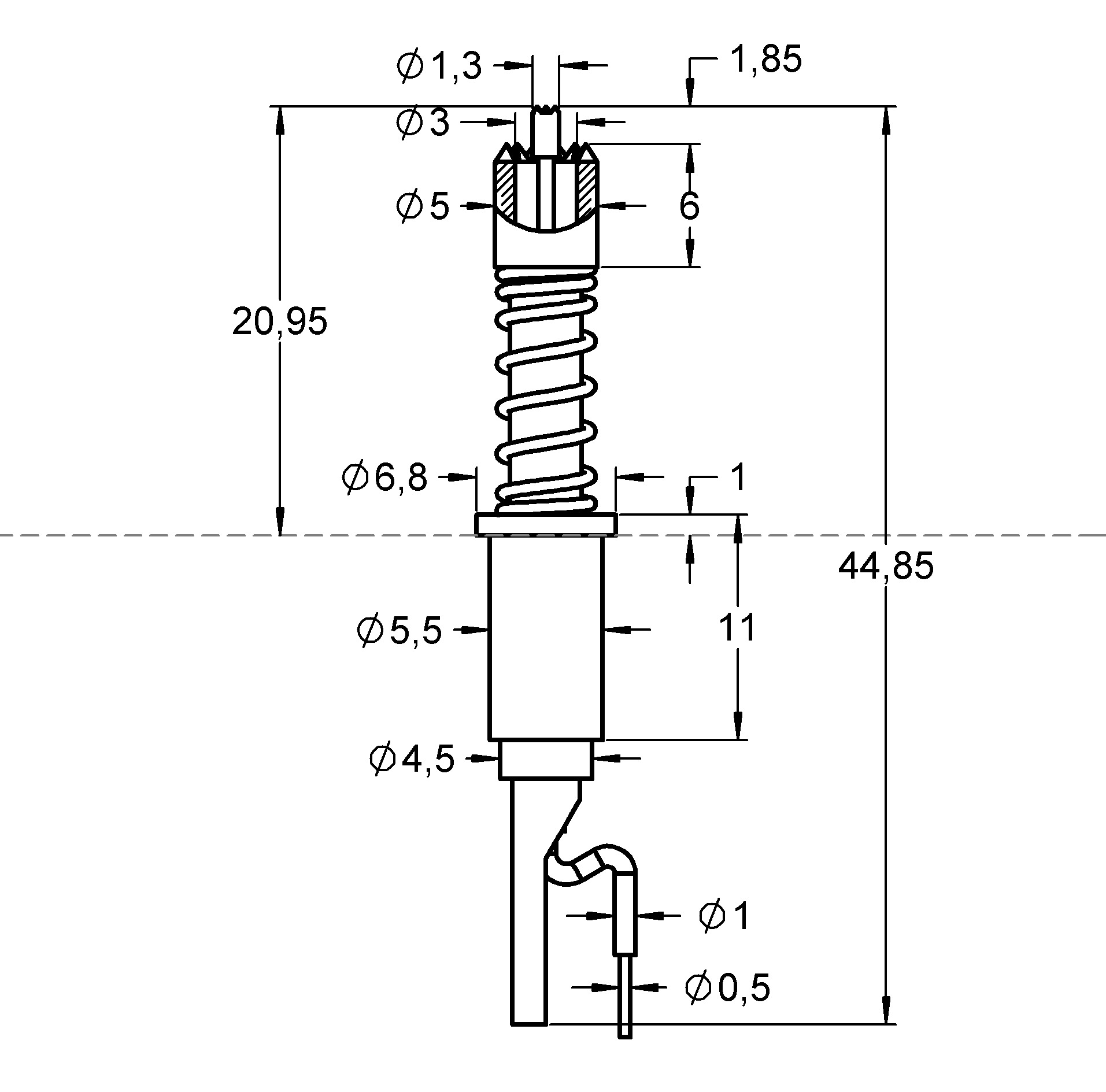

グラフィック

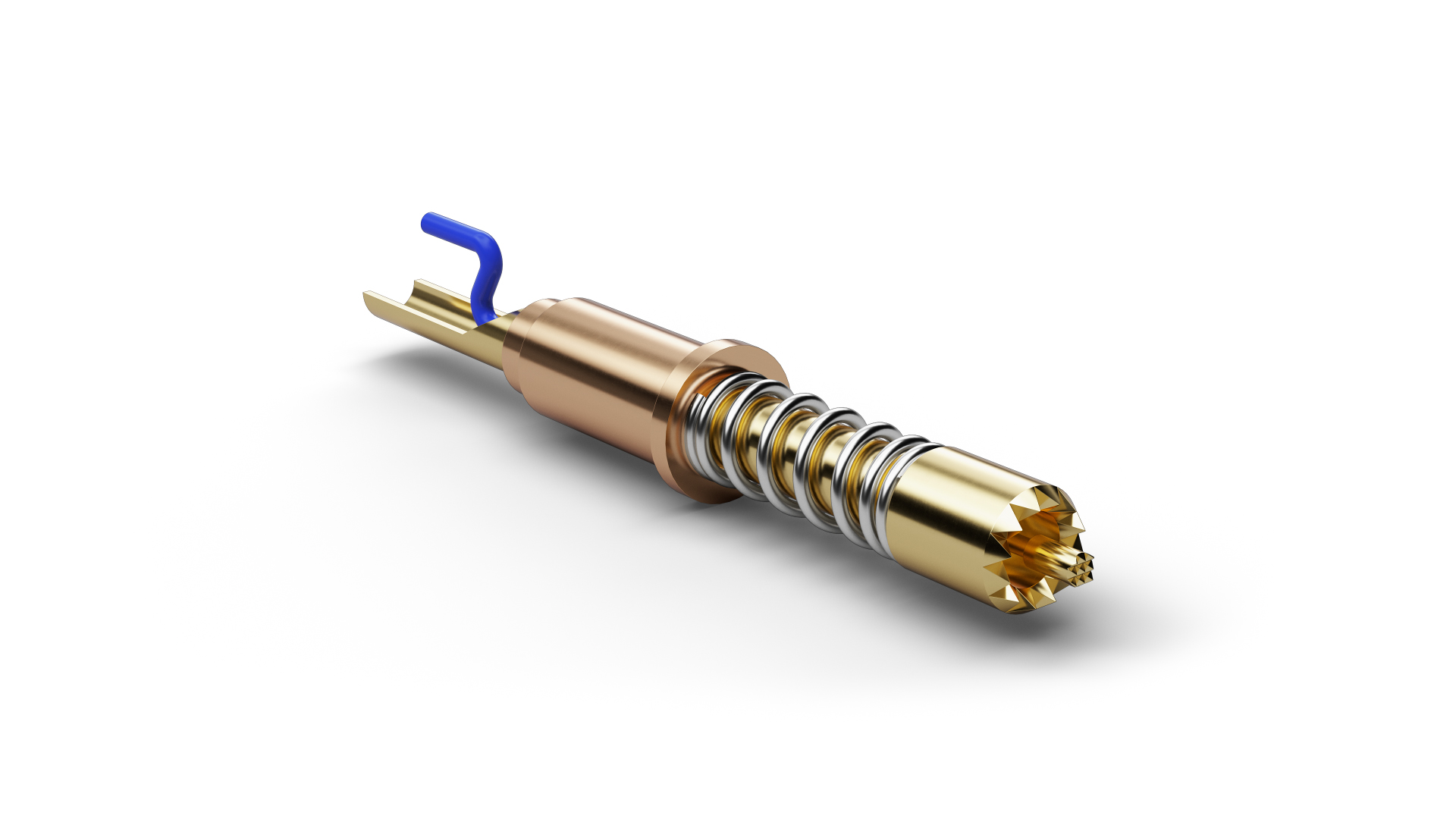

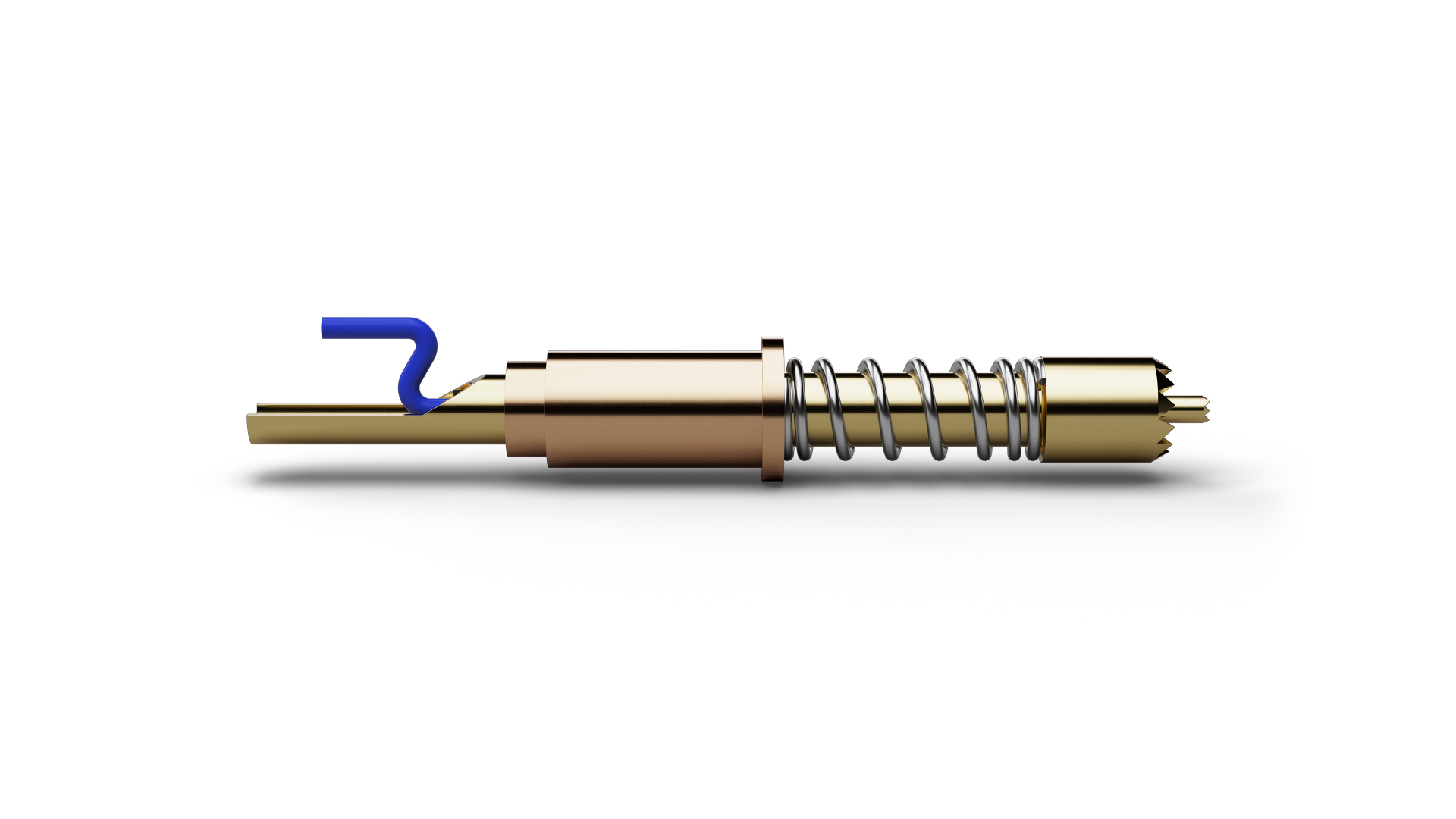

Beschreibung des Produkts
For power-intensive contacting, F84006B130G2000 (item number 1118583) provides a spring-loaded high-current path within the test setup. F84006B130G2000 focuses on current capacity and low transition losses, as required in battery testing, formation and other e-mobility applications. For F84006B130G2000, current capacity, low contact resistance and defined contact force are key to limiting electrical losses and unwanted heating. The design combines a pitch of 7 mm / 275 mil with tip style 06 (Serrated stepped) and a tip diameter of 5 mm. For F84006B130G2000, spring force is 1500 cN at a nominal travel of 5 mm. The continuous-current rating of F84006B130G2000 is 30 A.
