技術データ
| 一般的な事項 | |
|---|---|
| タイプ/ファミリー | HCC150 |
| 温度 | -45°C...+200°C |
| 追加の定義 | B |
| 寸法 | |
|---|---|
| 全長 (mm) | 75 |
| 突出高さ (mm) | 12 |
| 先端形状直径 (mm) | 2 |
| 材料および表面 | |
|---|---|
| 先端形状 | 6 |
| 先端形状 2 | 02 |
| 先端形状材質 | Beryllium copper |
| 先端形状めっき | Gold |
| プランジャー材質 | Beryllium copper |
| プランジャーめっき | Gold |
| ブロック材質 | Peek |
| ブロックめっき | Uncoated |
| バネ材質 | High-grade steel |
| バネめっき | Uncoated |
| プランジャー材質 2 | Beryllium copper |
| プランジャーめっき 2 | Gold |
| 機械的仕様 | |
|---|---|
| 予圧 (cN) | 400 |
| バネ圧 (cN) | 1000 |
| 推奨ストローク (mm) | 4 |
| 最大ストローク (mm) | 4.5 |
| DUT | Pouch Cell |
| 電気的仕様 | |
|---|---|
| 連続電流 (A) | 150 |
| 接触抵抗Typ. (mOhm) | 0.3 |

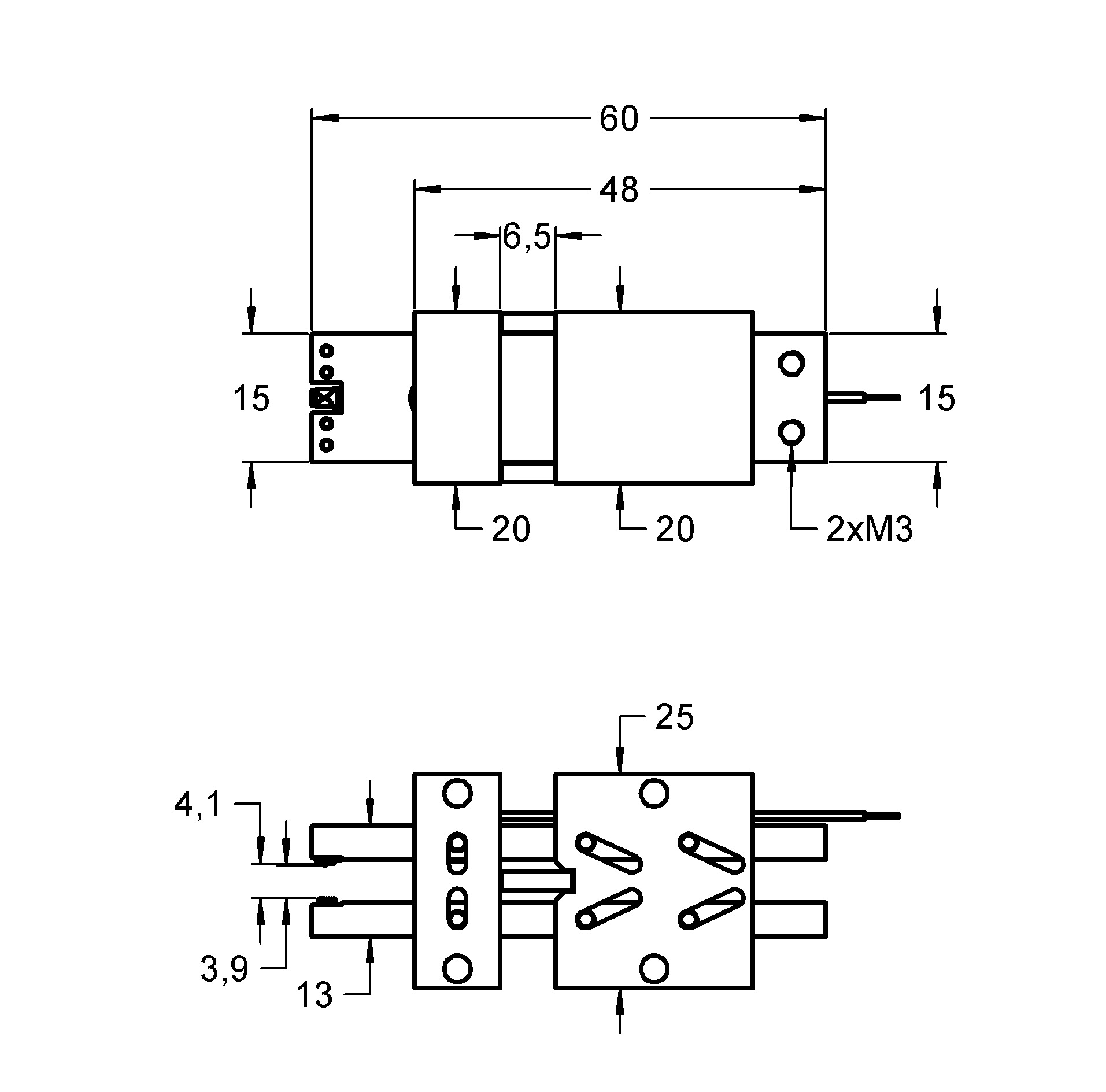

グラフィック
