技術データ
| 一般的な事項 | |
|---|---|
| 構成 | Coaxial Probe |
| タイプ/ファミリー | HF77 |
| ピッチ (mm/mil) | 27,5 / 1083 |
| 寸法 | |
|---|---|
| 全長 (mm) | 31.4 |
| 突出高さ (mm) | 19.5 |
| 先端形状直径 (mm) 2 | 0.9 |
| 材料および表面 | |
|---|---|
| 先端形状 2 | 02 |
| バネ材質 | Spring steel |
| バネめっき | Gold |
| プランジャー材質 2 | Beryllium copper |
| プランジャーめっき 2 | Gold |
| バネ材質 2 | Spring steel |
| バネめっき 2 | Gold |
| 機械的仕様 | |
|---|---|
| 予圧 (cN) | 450 |
| バネ圧 (cN) | 600 |
| 推奨ストローク (mm) | 2.5 |
| 最大ストローク (mm) | 3.5 |
| DUT | H-MTD-female (six) |
| 電気的仕様 | |
|---|---|
| インピーダンス (ohm) | 100 |
| 周波数 (GHz) | 20 |
| 内部接点仕様 | |
|---|---|
| 推奨ストローク (mm) 2 | 0.5 |
| 最大ストローク (mm) 2 | 0.8 |
| 予圧 (cN) 2 | 50 |
| バネ圧 (cN) 2 | 75 |

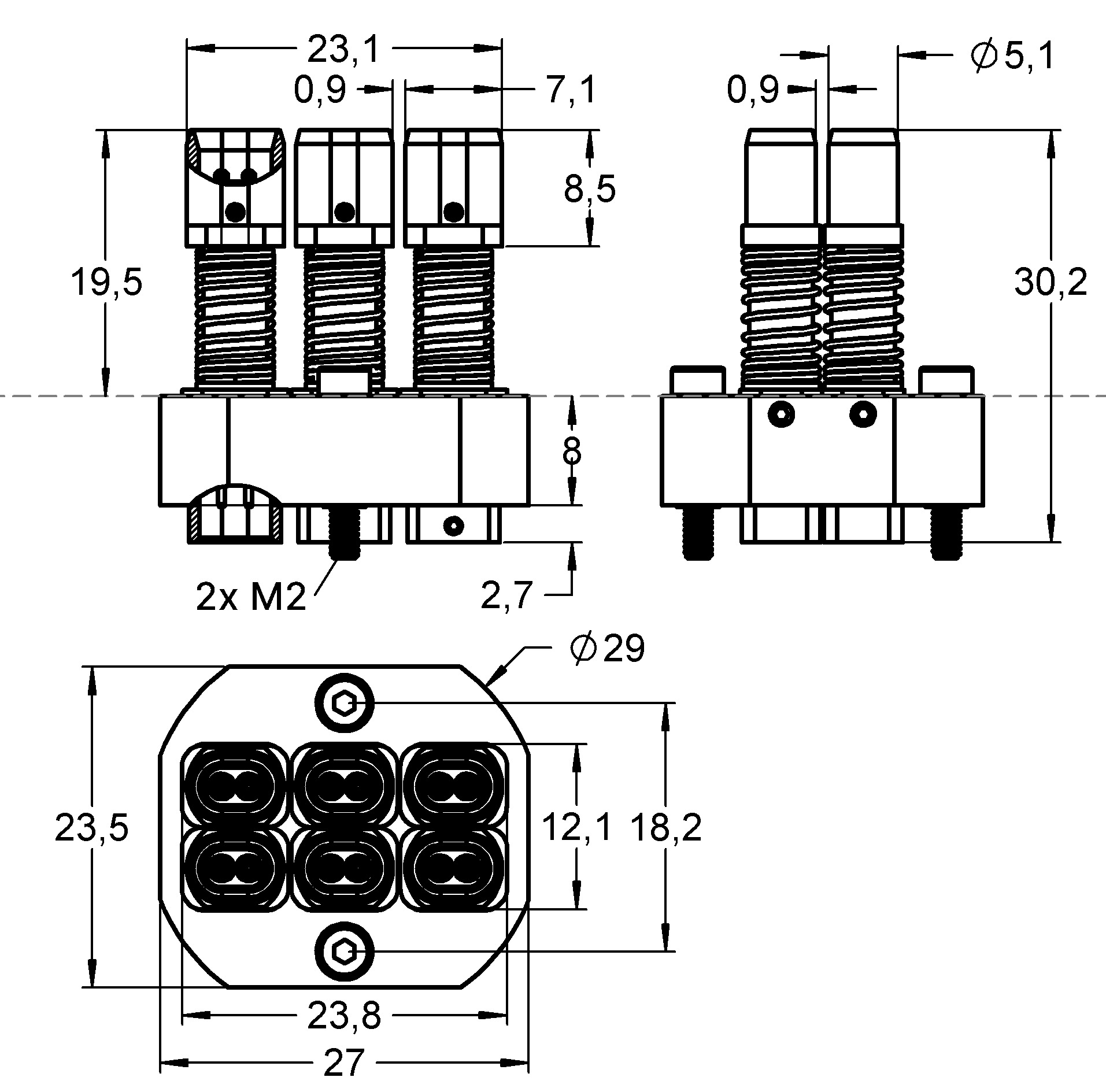

グラフィック
