기술 데이터
| 일반 사항 | |
|---|---|
| 형태/계열 | HF66 |
| 치수 | |
|---|---|
| 전체 길이(mm) | 36.5 |
| 돌출 높이 (mm) | 27 |
| 팁 스타일 직경(mm) | 2.6 |
| 내부/외부 거리(mm) | 7.25 |
| 팁 스타일 직경(mm) 2 | 0.9 |
| 재료 및 표면 | |
|---|---|
| 팁 스타일 2 | 05 |
| 팁 스타일 소재 | Beryllium copper |
| 팁 스타일 플레이팅 | Gold |
| 스프링 소재 | Spring steel |
| 스프링 플레이팅 | Uncoated |
| 플런저 소재 2 | Beryllium copper |
| 플런저 플레이팅 2 | Gold |
| 스프링 소재 2 | Spring steel |
| 스프링 플레이팅 2 | Gold |
| 기계적 사양 | |
|---|---|
| 예압력 (cN) | 150 |
| 스프링포스(cN) | 400 |
| 정격 트래블(mm) | 4 |
| 맥시멈 트래블(mm) | 4.5 |
| 도구 크기(mm) | 5 |
| 연결 | Connection Element |
| DUT | UFL |
| 전기적 사양 | |
|---|---|
| 임피던스(ohm) | 50 |
| 주파수(GHz) | 6 |
| 내부 접점 사양 | |
|---|---|
| 정격 트래블(mm) 2 | 4 |
| 맥시멈 트래블(mm) 2 | 4.5 |
| 예압력 (cN) 2 | 38 |
| 스프링포스(cN) 2 | 100 |

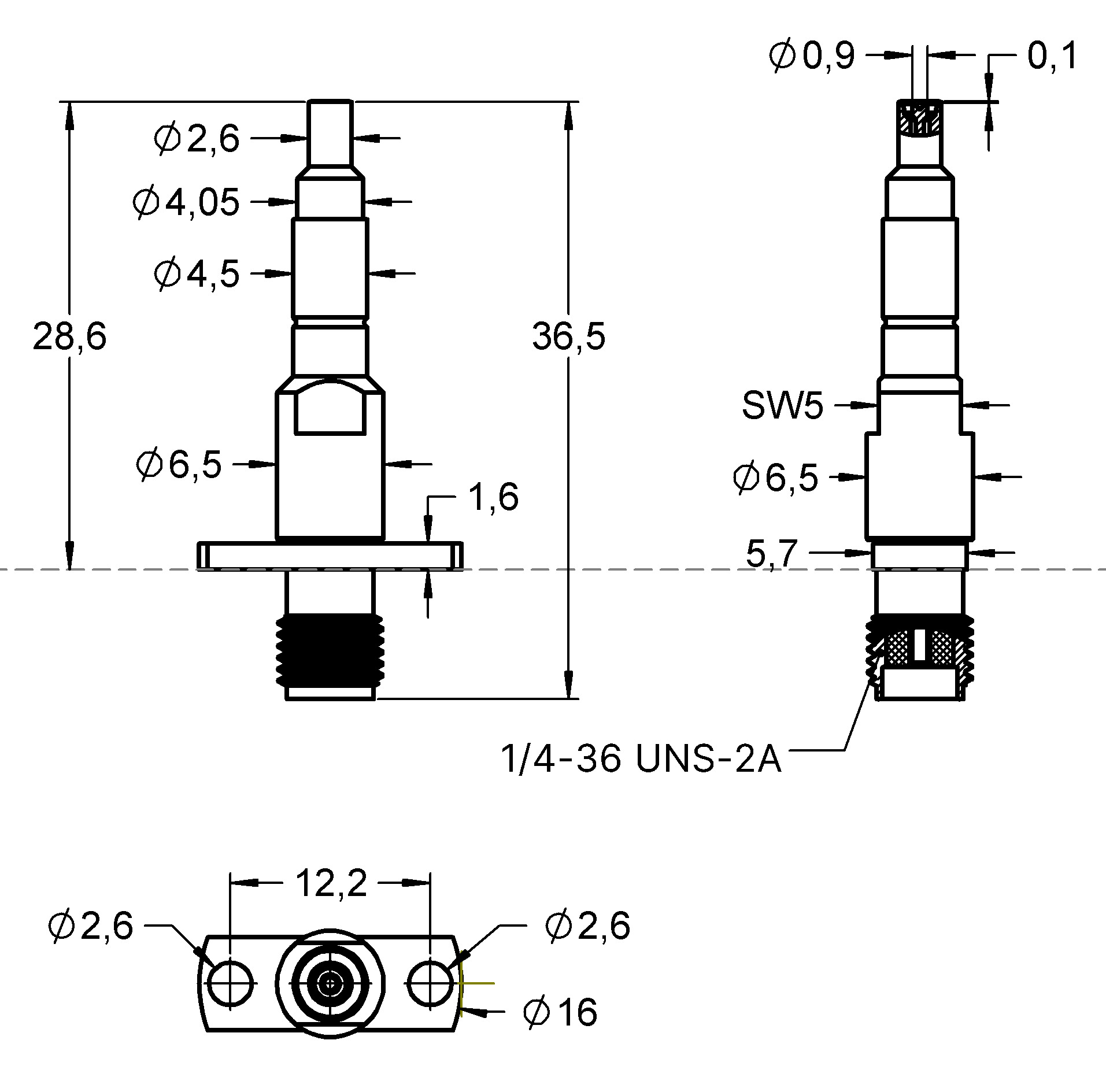

그래픽

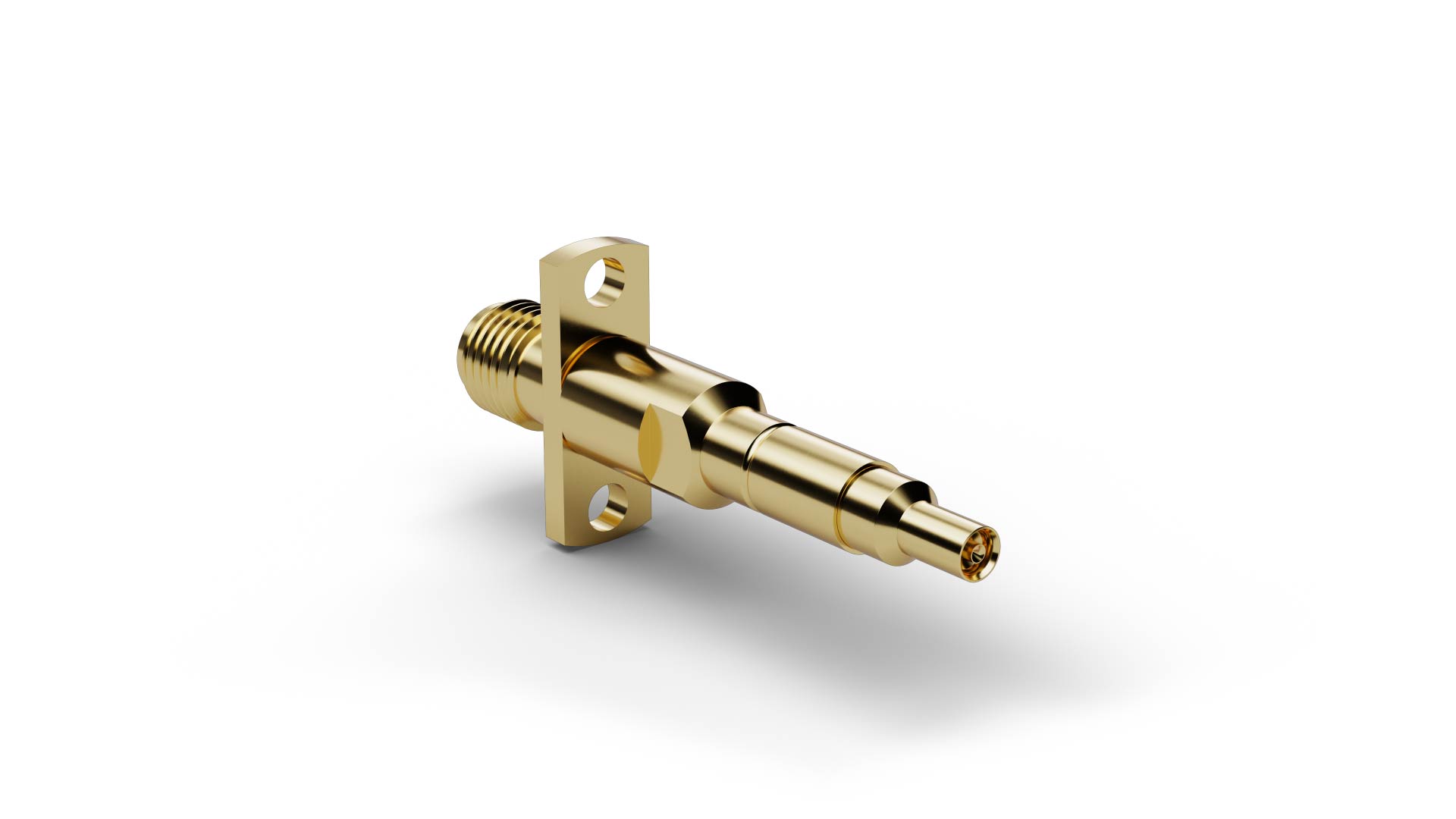

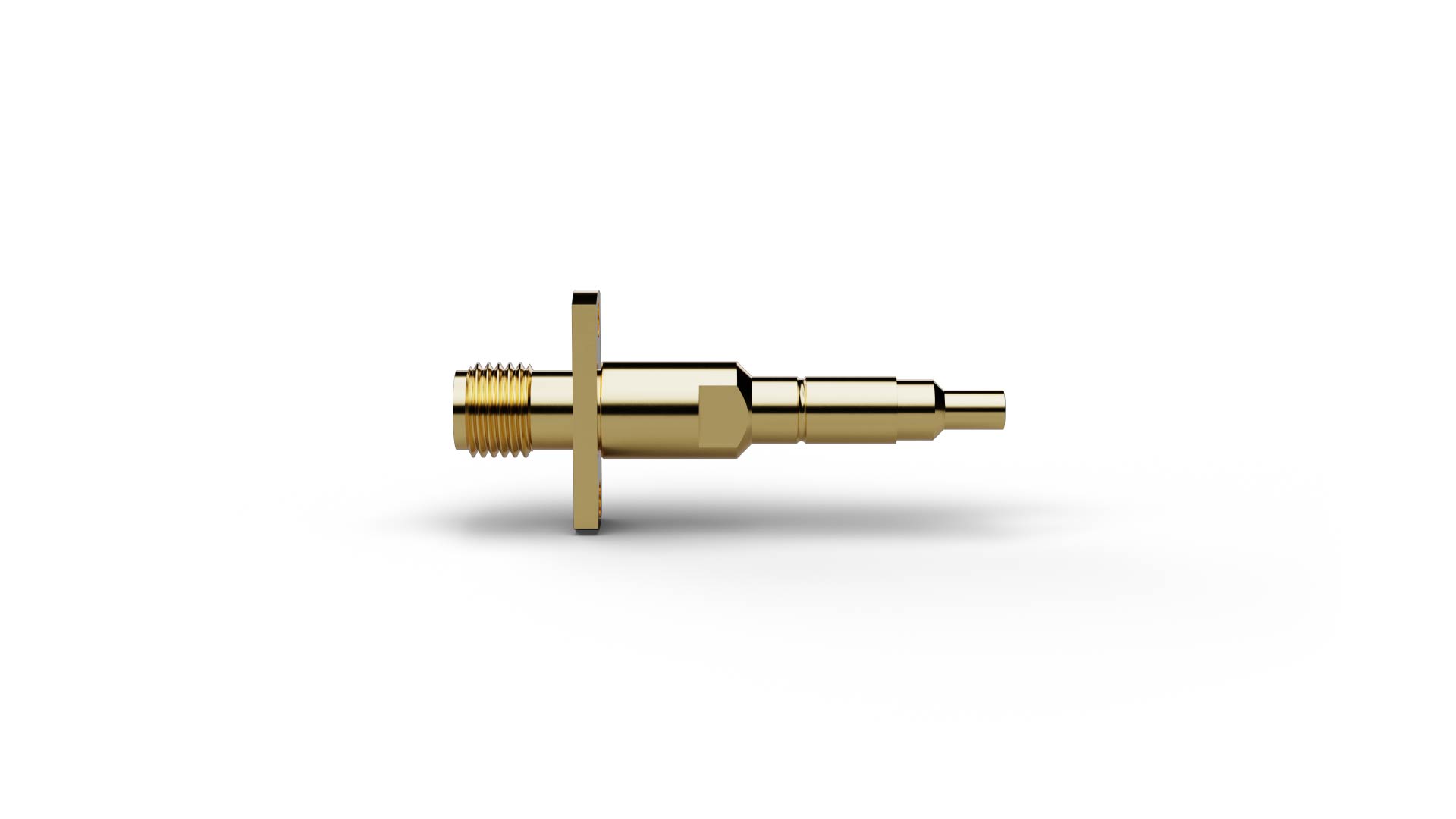

Beschreibung des Produkts
The High Frequency Probe HF66UFL016G500SMAfF (item number 1131576) is designed for reliable transmission of high-frequency signals in test and measurement applications. With a defined impedance of 50 Ω, HF66UFL016G500SMAfF supports controlled signal routing and helps minimize reflections and signal loss at the test interface. The frequency range extends up to 6 GHz, and this version is intended for contacting UFL connectors. On HF66UFL016G500SMAfF, spring forces of 400 cN on the outer contact and 100 cN on the inner contact provide defined mechanical contacting.
