Datos técnicos
| General | |
|---|---|
| Estructura | Step Probe |
| Tipo/Familia | F733SP |
| Paso (mm/mil) | 4,00 / 157 |
| Temperatura | -45°C...+100°C |
| Definición adicional | SP1 |
| Dimensiones | |
|---|---|
| Longitud total (mm) | 30.8 |
| Altura sobresaliente (mm) | 12.8 |
| Diámetro del estilo de punta (mm) | 2 |
| Diámetro del casquillo (mm) | 2.65 |
| Diámetro del collar (mm) | 3.6 |
| Diámetro del anillo de presión (mm) | 3.6 |
| A – Diámetro del pin (mm) | 2 |
| B – Diámetro de la placa (mm) | 4 |
| C – Longitud del pin (mm) | 4.5 |
| Materiales y superficies | |
|---|---|
| Estilo de punta | 16 |
| Material del émbolo | Beryllium copper |
| Recubrimiento del émbolo | Gold |
| Material del casquillo | Brass |
| Recubrimiento del casquillo | Gold |
| Material del resorte | Spring steel |
| Recubrimiento del resorte | Silver |
| Especificaciones mecánicas | |
|---|---|
| Precarga (cN) | 60 |
| Fuerza del resorte (cN) | 300 |
| Recorrido nominal (mm) | 4 |
| Recorrido máximo (mm) | 5 |
| Precisión de punteo +/- (mm) | 0.1 |
| Rosca | M2 |
| Tamaño de herramienta (mm) | 4 |
| Especificaciones eléctricas | |
|---|---|
| Corriente continua (A) | 10 |
| Resistencia de contacto típica (mΩ) | 25 |
Gráficos
Beschreibung des Produkts

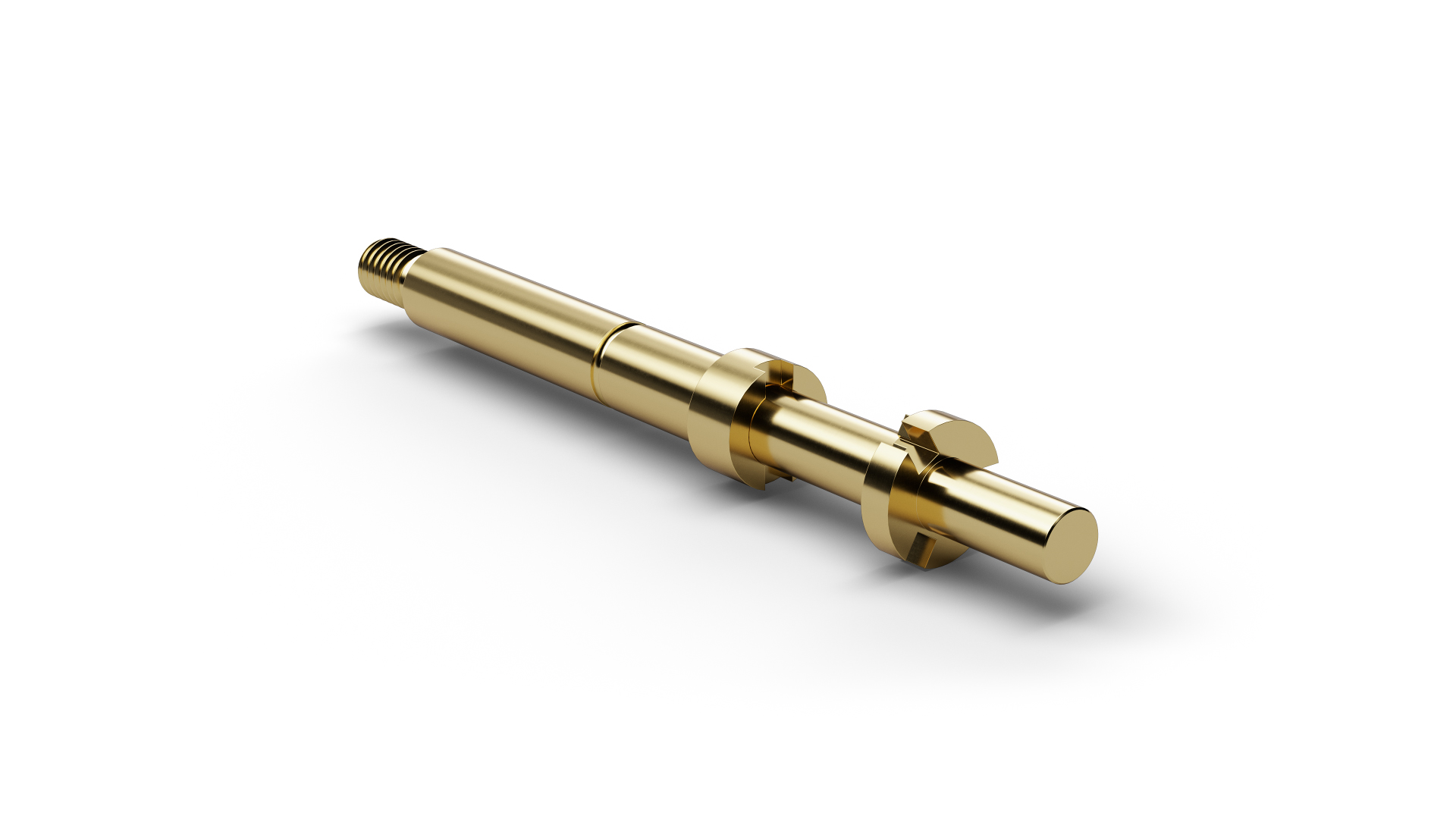

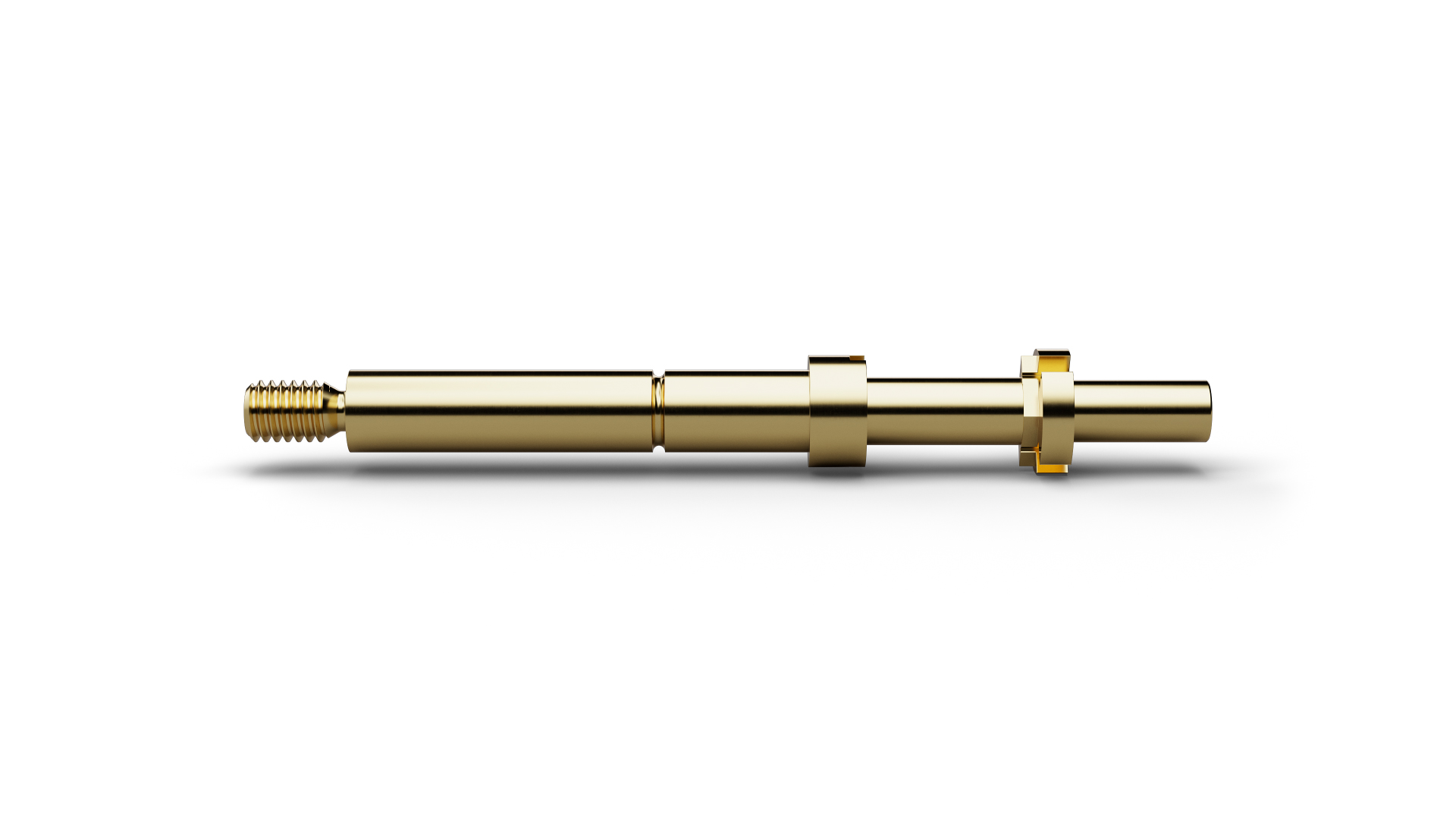

F73316B1080G300SP1 (item number 1000899) is a Step Probe for defined contacting of recessed or housing-guided electrical contacts. On F73316B1080G300SP1, electrical contact is established only at the intended penetration depth, making the Step Probe suitable for position and presence checks on connectors. Contact geometry is characterized by pin diameter 2 mm, plate diameter 4 mm, pin length 4.5 mm. On F73316B1080G300SP1, a pitch of 4 mm / 157 mil is combined with 300 cN spring force and 4 mm nominal travel. For F73316B1080G300SP1, the specified continuous current is 10 A. The plunger in F73316B1080G300SP1 is made of beryllium copper and is gold-plated.
