Datos técnicos
| General | |
|---|---|
| Estructura | Coaxial Probe |
| Tipo/Familia | F810 |
| Paso (mm/mil) | 2,54 / 100 |
| Temperatura | -45°C...+100°C |
| Dimensiones | |
|---|---|
| Longitud total (mm) | 34 |
| Altura sobresaliente (mm) | 6 |
| Diámetro del estilo de punta (mm) | 1.5 |
| Diámetro del casquillo (mm) | 1.78 |
| Diámetro del collar (mm) | 2 |
| Diámetro del anillo de presión (mm) | 2 |
| Distancia interior/exterior (mm) | 0.5 |
| Diámetro del estilo de punta (mm) 2 | 0.4 |
| Materiales y superficies | |
|---|---|
| Estilo de punta | 50 |
| Estilo de punta 2 | 01 |
| Material del émbolo | Beryllium copper |
| Recubrimiento del émbolo | Gold |
| Material del casquillo | Bronze |
| Recubrimiento del casquillo | Silver |
| Material del resorte | Spring steel |
| Recubrimiento del resorte | Silver |
| Material del émbolo 2 | Steel |
| Recubrimiento del émbolo 2 | Longtime Gold |
| Material del resorte 2 | Spring steel |
| Recubrimiento del resorte 2 | Silver |
| Especificaciones mecánicas | |
|---|---|
| Precarga (cN) | 40 |
| Fuerza del resorte (cN) | 100 |
| Recorrido nominal (mm) | 2.3 |
| Recorrido máximo (mm) | 3.5 |
| Conexión | Wire Round |
| Especificaciones eléctricas | |
|---|---|
| Corriente continua (A) | 3 |
| Resistencia de contacto típica (mΩ) | 20 |
| Impedancia (Ω) | 50 |
| Frecuencia (GHz) | 1.2 |
| Corriente continua (A) 2 | 0.8 |
| Especificaciones de contactos internos | |
|---|---|
| Recorrido nominal (mm) 2 | 2.8 |
| Recorrido máximo (mm) 2 | 4 |
| Precarga (cN) 2 | 10 |
| Fuerza del resorte (cN) 2 | 70 |
Gráficos
Beschreibung des Produkts

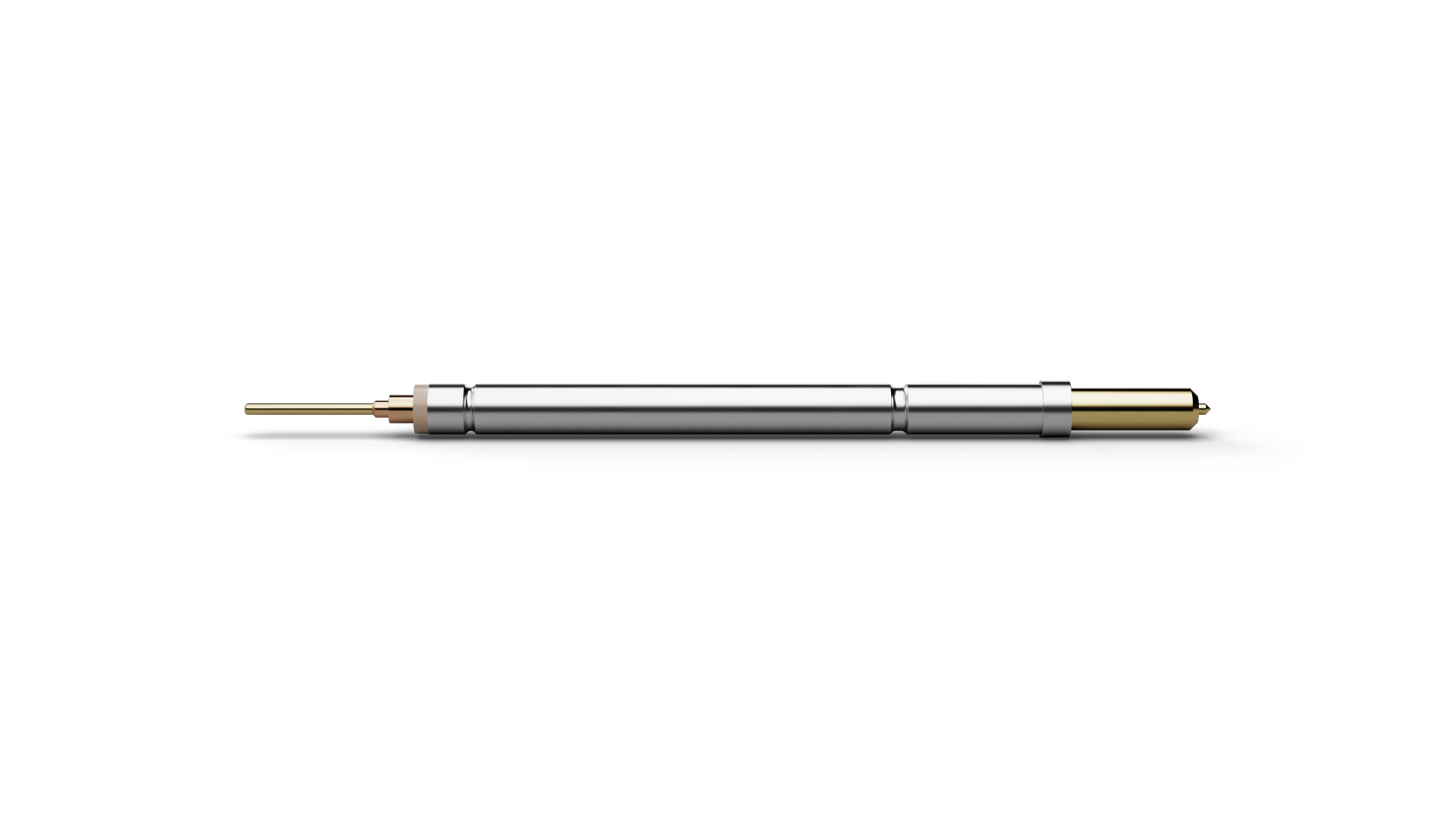

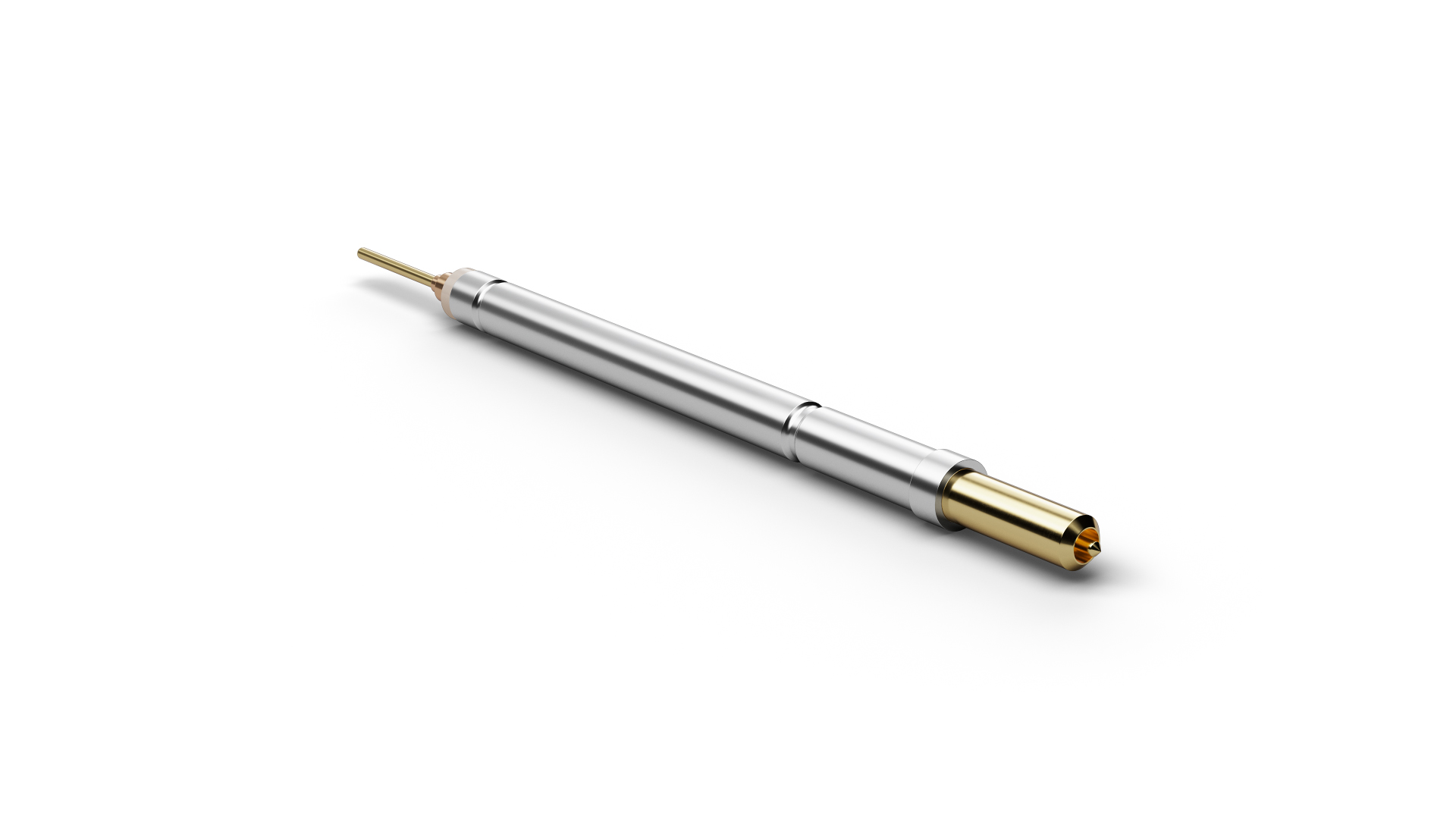

The Kelvin Probe F81001S040L170 (item number 1001710) is a Contact Probe for precise four-wire resistance measurements. The separate current and voltage paths in F81001S040L170 support four-wire measurements in which lead and contact resistance have minimal influence on the result. The impedance specified for F81001S040L170 is 50 Ω. The frequency range of F81001S040L170 extends up to 1.2 GHz. The pitch of F81001S040L170 is 2.54 mm / 100 mil. For F81001S040L170, spring forces for the outer and inner contacts are 100 / 70 cN.
