Datos técnicos
| General | |
|---|---|
| Estructura | Basic Contact Probe |
| Tipo/Familia | F885-NO |
| Paso (mm/mil) | 3,50 / 138 |
| Temperatura | -45°C...+100°C |
| Definición adicional | SM |
| Dimensiones | |
|---|---|
| Longitud total (mm) | 44.8 |
| Altura sobresaliente (mm) | 10 |
| Diámetro del estilo de punta (mm) | 2.3 |
| Diámetro del casquillo (mm) | 2.65 |
| Diámetro del collar (mm) | 3.2 |
| Diámetro del anillo de presión (mm) | 3.2 |
| Materiales y superficies | |
|---|---|
| Estilo de punta | 17K |
| Material del estilo de punta | Plastic |
| Recubrimiento del estilo de punta | Uncoated |
| Material del émbolo | Beryllium copper |
| Recubrimiento del émbolo | Gold |
| Material del casquillo | Brass |
| Recubrimiento del casquillo | Gold |
| Material del resorte | Spring steel |
| Recubrimiento del resorte | Silver |
| Especificaciones mecánicas | |
|---|---|
| Precarga (cN) | 70 |
| Fuerza del resorte (cN) | 200 |
| Recorrido nominal (mm) | 4 |
| Recorrido máximo (mm) | 5 |
| Precisión de punteo +/- (mm) | 0.08 |
| Rosca | M2,5 |
| Tamaño de herramienta (mm) | 2,6 |
| Especificaciones eléctricas | |
|---|---|
| Corriente continua (A) | 10 |
| Resistencia de contacto típica (mΩ) | 50 |
| Recorrido del interruptor (mm) | 1.7 |
| Corriente continua (A) 2 | 1 |
Gráficos
Beschreibung des Produkts

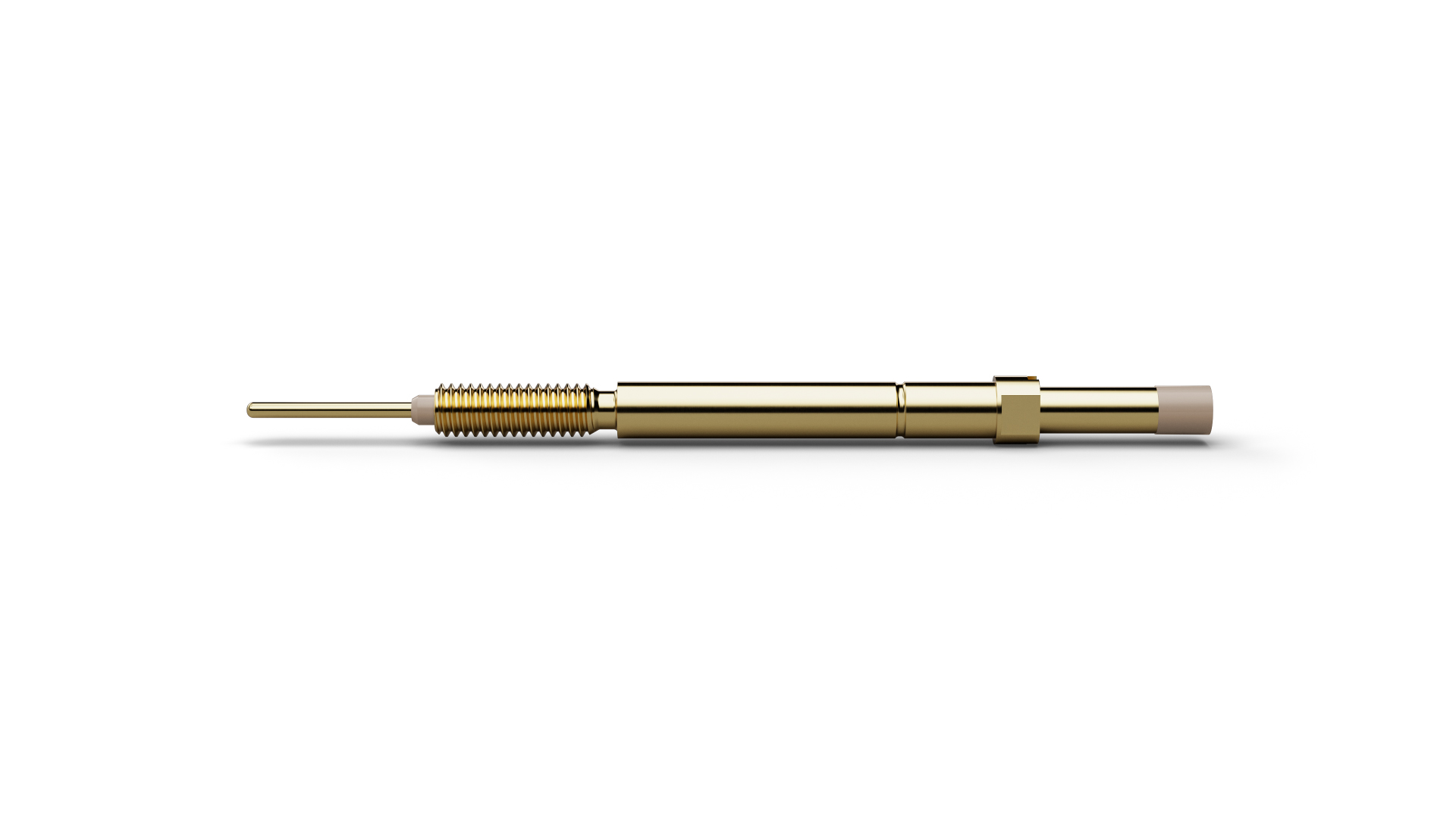

The Normally Open Switch Probe F88517K230U200SM (item number 1004337) combines spring-loaded contacting with a defined switching or sensing function. F88517K230U200SM combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. In F88517K230U200SM, the normally open function closes the electrical contact at the defined actuation travel, combining contacting with presence or position information. For F88517K230U200SM, spring force is 200 cN at a nominal travel of 4 mm. F88517K230U200SM is rated for 10 A continuous current with a typical contact resistance of 50 mΩ. F88517K230U200SM combines a pitch of 3.5 mm / 138 mil with tip style 17K and a tip diameter of 2.3 mm.
