Datos técnicos
| General | |
|---|---|
| Estructura | Basic Contact Probe |
| Tipo/Familia | F886-NO |
| Paso (mm/mil) | 3,50 / 138 |
| Temperatura | -45°C...+100°C |
| Definición adicional | SM |
| Dimensiones | |
|---|---|
| Longitud total (mm) | 44.8 |
| Altura sobresaliente (mm) | 10 |
| Diámetro del estilo de punta (mm) | 4 |
| Diámetro del casquillo (mm) | 2.65 |
| Diámetro del collar (mm) | 3.2 |
| Materiales y superficies | |
|---|---|
| Estilo de punta | 17 |
| Material del émbolo | Beryllium copper |
| Recubrimiento del émbolo | Gold |
| Material del casquillo | Brass |
| Recubrimiento del casquillo | Gold |
| Material del resorte | Spring steel |
| Recubrimiento del resorte | Silver |
| Especificaciones mecánicas | |
|---|---|
| Precarga (cN) | 220 |
| Fuerza del resorte (cN) | 900 |
| Recorrido nominal (mm) | 4 |
| Recorrido máximo (mm) | 5 |
| Precisión de punteo +/- (mm) | 0.09 |
| Rosca | M2,5 |
| Tamaño de herramienta (mm) | 2,6 |
| Especificaciones eléctricas | |
|---|---|
| Corriente continua (A) | 10 |
| Resistencia de contacto típica (mΩ) | 50 |
| Recorrido del interruptor (mm) | 3.5 |
| Corriente continua (A) 2 | 1 |
Gráficos
Beschreibung des Produkts

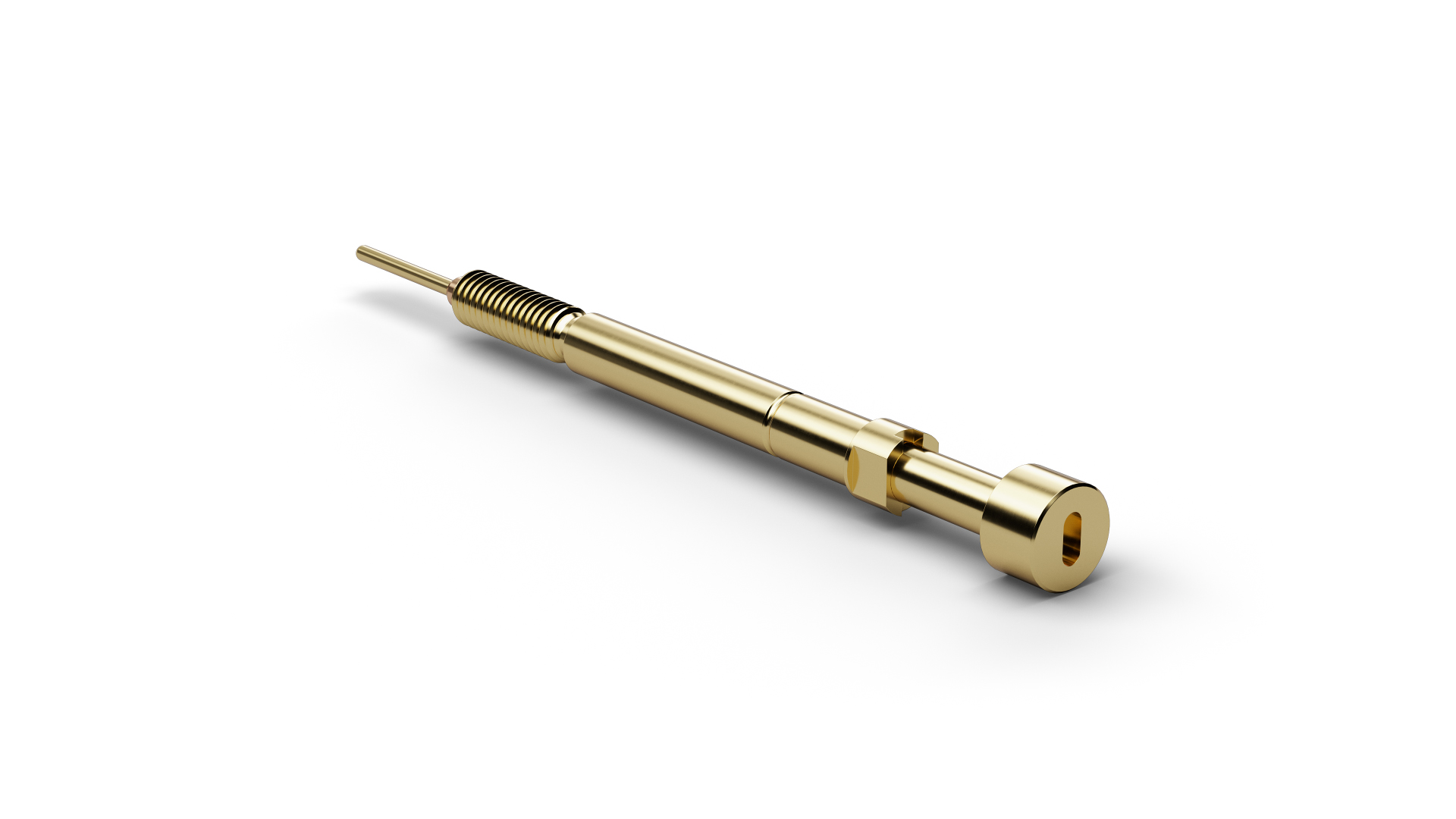

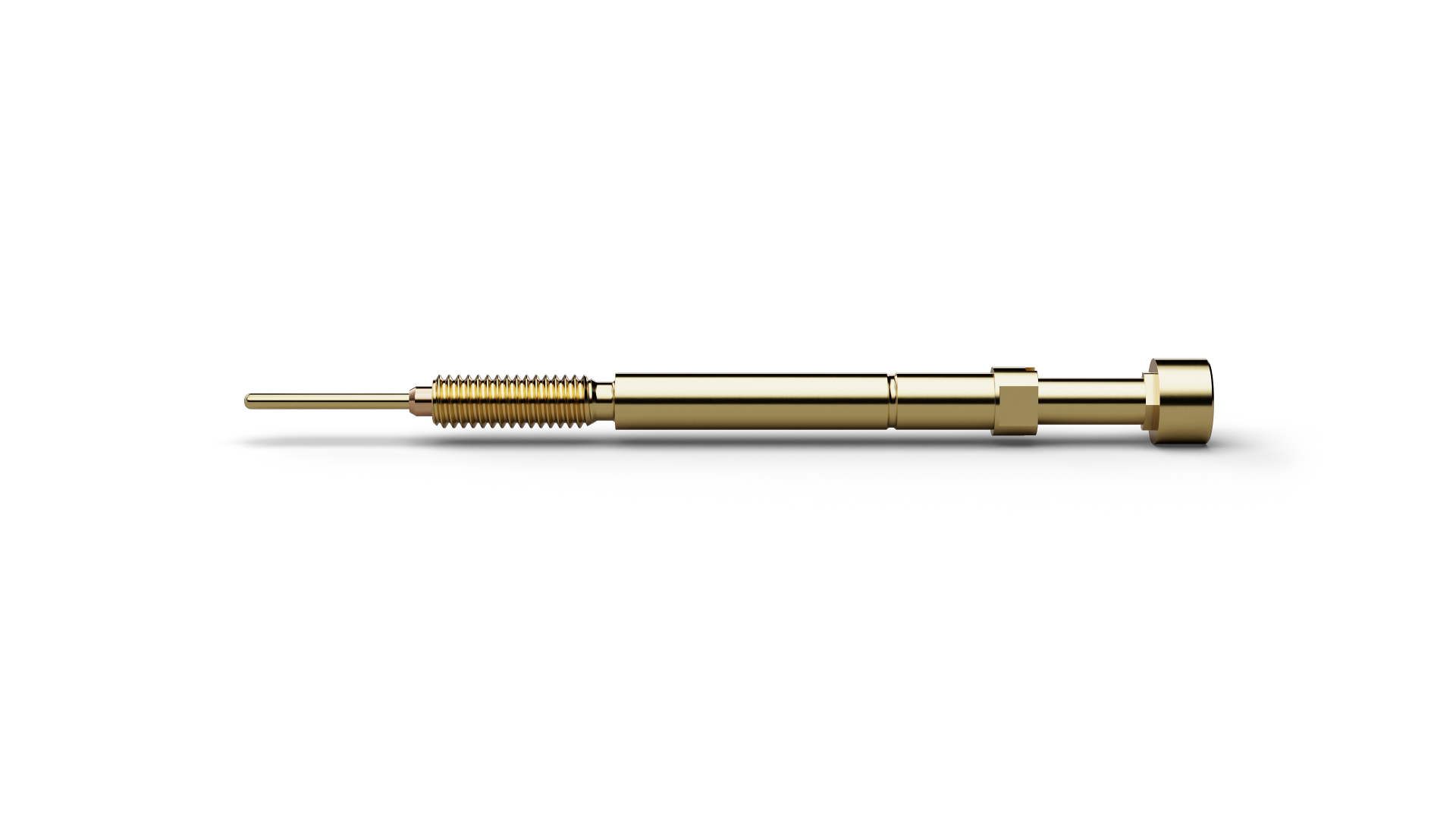

F88617B400G900SM35 (item number 1007917) is a Switch Probe for combined electrical contacting and presence or position detection. F88617B400G900SM35 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. The switch type specified for F88617B400G900SM35 is NO (Normally Open). The switching travel specified for F88617B400G900SM35 is 3.5 mm. F88617B400G900SM35 combines a pitch of 3.5 mm / 138 mil with tip style 17 (Flat stepped) and a tip diameter of 4 mm. For F88617B400G900SM35, spring force is 900 cN at a nominal travel of 4 mm.
