Datos técnicos
| General | |
|---|---|
| Estructura | Coaxial Probe |
| Tipo/Familia | F822 |
| Paso (mm/mil) | 5,50 / 217 |
| Temperatura | -45°C...+200°C |

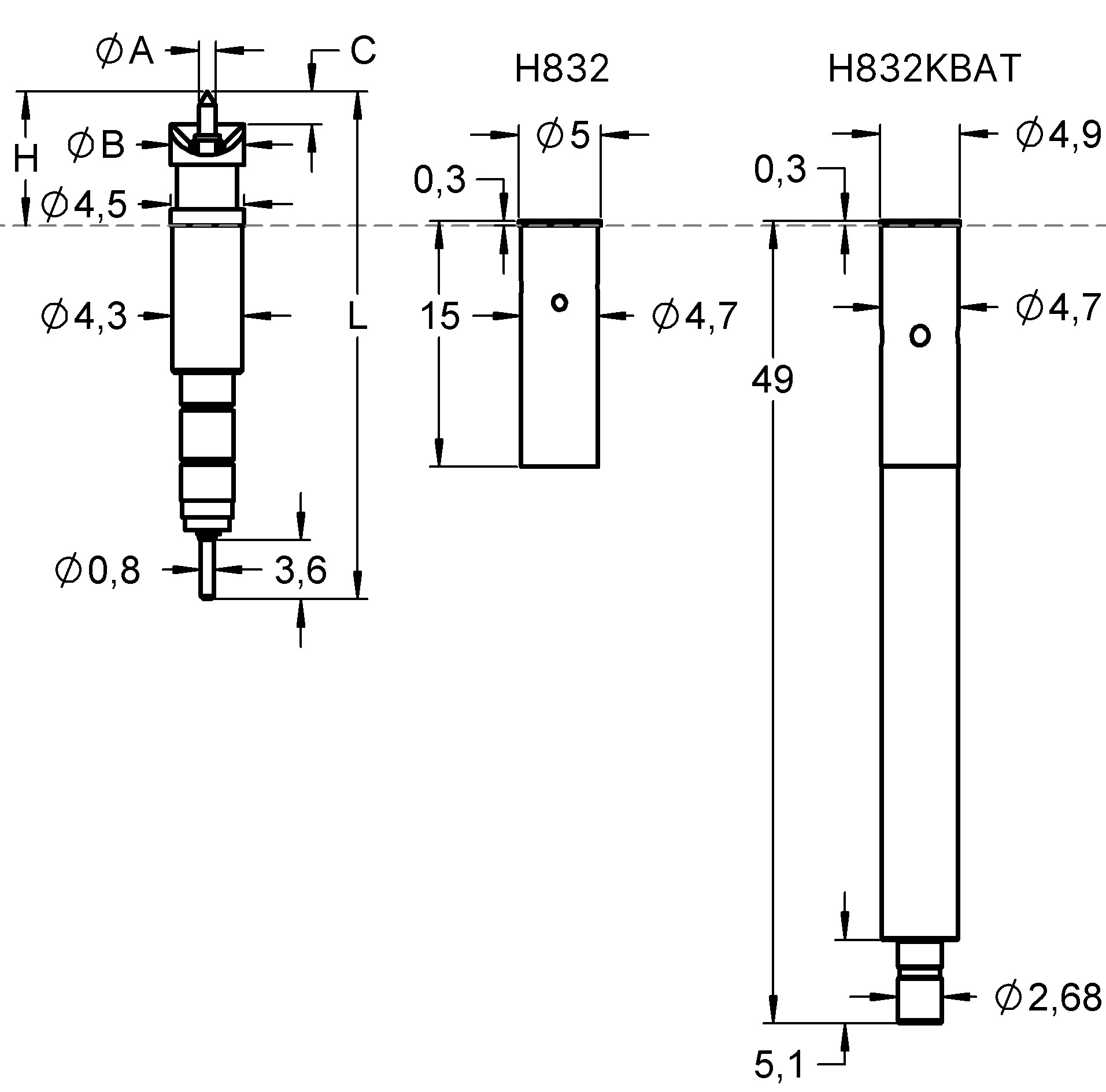

| Dimensiones | |
|---|---|
| Longitud total (mm) | 32.5 |
| Altura sobresaliente (mm) | 9.7 |
| Diámetro del estilo de punta (mm) | 4.5 |
| Diámetro del casquillo (mm) | 4.3 |
| Diámetro del collar (mm) | 4.5 |
| Diámetro del anillo de presión (mm) | 4.5 |
| Distancia interior/exterior (mm) | 3.5 |
| Diámetro del estilo de punta (mm) 2 | 0.64 |
| Materiales y superficies | |
|---|---|
| Estilo de punta | 05 |
| Estilo de punta 2 | 11 |
| Material del émbolo | Beryllium copper |
| Recubrimiento del émbolo | Gold |
| Material del casquillo | Bronze |
| Recubrimiento del casquillo | Uncoated |
| Material del resorte | High-grade steel |
| Recubrimiento del resorte | Uncoated |
| Material del émbolo 2 | Steel |
| Recubrimiento del émbolo 2 | Longtime Gold |
| Material del resorte 2 | High-grade steel |
| Recubrimiento del resorte 2 | Uncoated |
| Especificaciones mecánicas | |
|---|---|
| Precarga (cN) | 250 |
| Fuerza del resorte (cN) | 450 |
| Recorrido nominal (mm) | 2 |
| Recorrido máximo (mm) | 2.6 |
| Especificaciones eléctricas | |
|---|---|
| Corriente continua (A) | 6 |
| Resistencia de contacto típica (mΩ) | 60 |
| Impedancia (Ω) | 50 |
| Frecuencia (GHz) | 1.2 |
| Corriente continua (A) 2 | 1.6 |
| Resistencia de contacto típica (mΩ) 2 | 30 |
| Especificaciones de contactos internos | |
|---|---|
| Recorrido nominal (mm) 2 | 3 |
| Recorrido máximo (mm) 2 | 3.5 |
| Precarga (cN) 2 | 100 |
| Fuerza del resorte (cN) 2 | 200 |
Gráficos
