Datos técnicos
| General | |
|---|---|
| Estructura | Basic Contact Probe |
| Tipo/Familia | F756 |
| Paso (mm/mil) | 2,54 / 100 |
| Temperatura | -45°C...+200°C |
| Dimensiones | |
|---|---|
| Longitud total (mm) | 41.6 |
| Altura sobresaliente (mm) | 10.3 |
| Diámetro del estilo de punta (mm) | 1.5 |
| Diámetro del casquillo (mm) | 1.64 |
| Diámetro del collar (mm) | 2.3 |
| Diámetro del anillo de presión (mm) | 2.3 |
| A – Diámetro de la pala (mm) | 1.5 |
| B – Ancho de la pala (mm) | 0.25 |
| C – Longitud de la pala (mm) | 4.15 |
| Materiales y superficies | |
|---|---|
| Estilo de punta | 84 |
| Material del émbolo | Beryllium copper |
| Recubrimiento del émbolo | Gold |
| Material del casquillo | Brass |
| Recubrimiento del casquillo | Gold |
| Material del resorte | High-grade steel |
| Recubrimiento del resorte | Uncoated |
| Especificaciones mecánicas | |
|---|---|
| Precarga (cN) | 60 |
| Fuerza del resorte (cN) | 150 |
| Recorrido nominal (mm) | 4 |
| Recorrido máximo (mm) | 4.4 |
| Precisión de punteo +/- (mm) | 0.08 |
| Rosca | M1,6 |
| Tamaño de herramienta (mm) | 1,7 |
| Especificaciones eléctricas | |
|---|---|
| Corriente continua (A) | 5 |
| Resistencia de contacto típica (mΩ) | 25 |
Gráficos
Beschreibung des Produkts

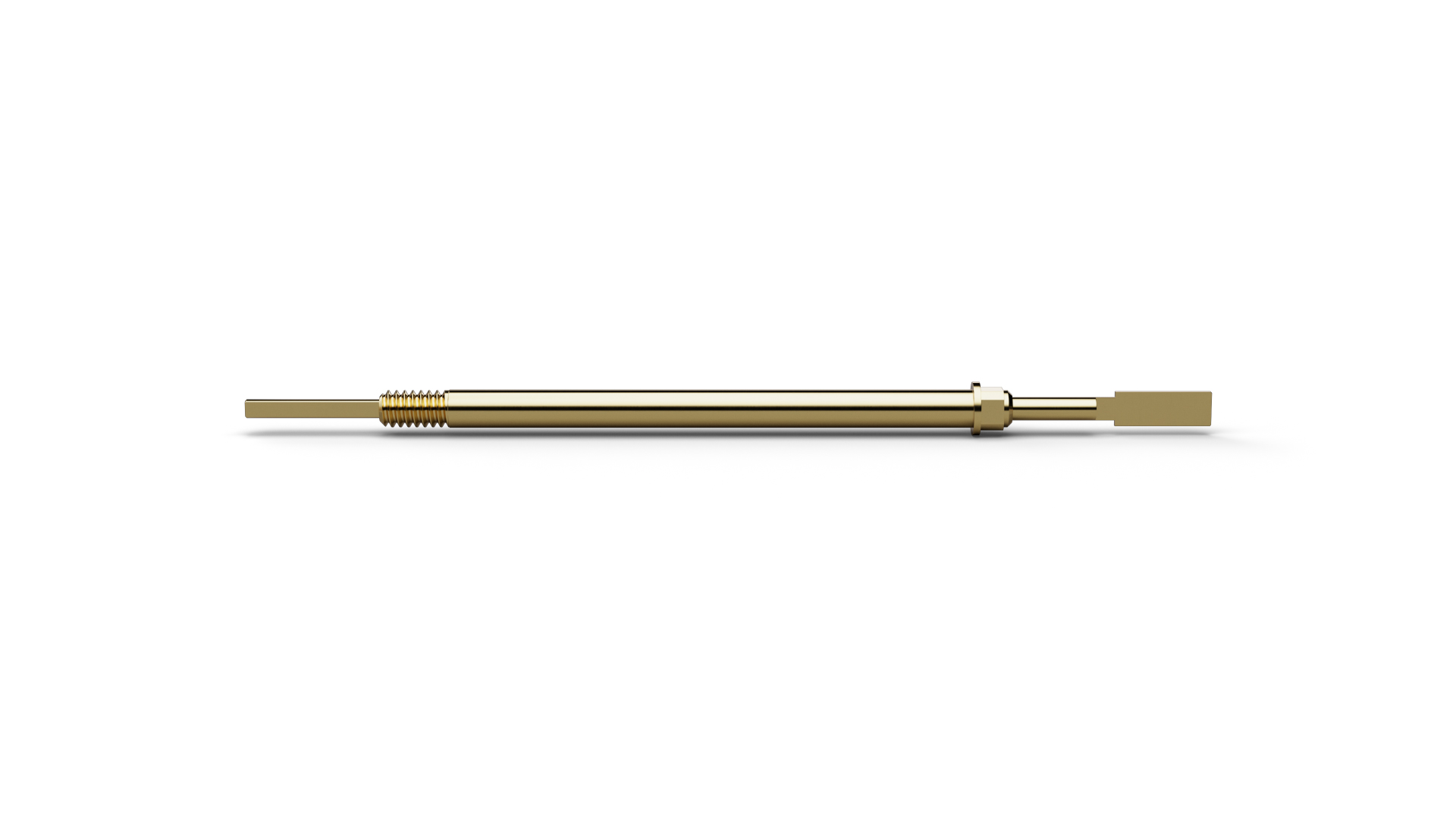

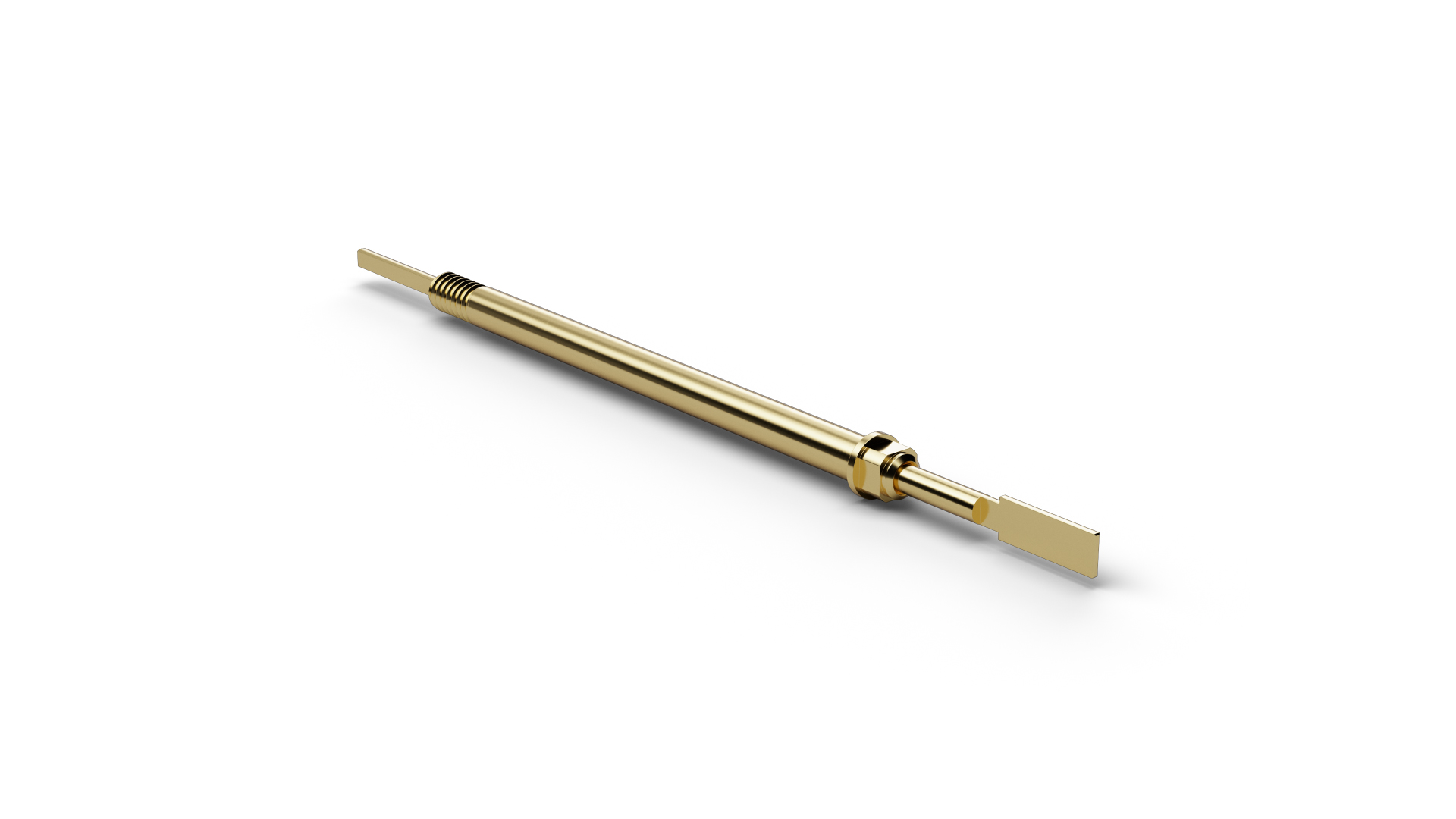

The Twist Proof Probe F75684B0009G150 (item number 1021284) is designed for connector tests where the orientation of the contact geometry must remain defined. On F75684B0009G150, tip style 84 (SpadeØ > plungerØ stepped) supports twist-proof contacting of connector elements whose orientation must be maintained in the test fixture. Orientation-relevant dimensions include spade diameter 1.5 mm, spade width 0.25 mm, spade length 4.15 mm. F75684B0009G150 combines a pitch of 2.54 mm / 100 mil with tip style 84 (SpadeØ > plungerØ stepped) and a tip diameter of 1.5 mm. F75684B0009G150 operates with 150 cN spring force and 4 mm nominal travel. F75684B0009G150 is specified for 5 A continuous current.
