Datos técnicos
| General | |
|---|---|
| Estructura | Basic Contact Probe |
| Tipo/Familia | F885-NO |
| Paso (mm/mil) | 3,50 / 138 |
| Temperatura | -45°C...+100°C |
| Definición adicional | LM |
| Dimensiones | |
|---|---|
| Longitud total (mm) | 51.3 |
| Altura sobresaliente (mm) | 16.5 |
| Diámetro del estilo de punta (mm) | 2.3 |
| Diámetro del casquillo (mm) | 2.65 |
| Diámetro del collar (mm) | 3.2 |
| Diámetro del anillo de presión (mm) | 3.2 |
| Materiales y superficies | |
|---|---|
| Estilo de punta | 06 |
| Material del émbolo | Beryllium copper |
| Recubrimiento del émbolo | Gold |
| Material del casquillo | Brass |
| Recubrimiento del casquillo | Gold |
| Material del resorte | Spring steel |
| Recubrimiento del resorte | Silver |
| Especificaciones mecánicas | |
|---|---|
| Precarga (cN) | 20 |
| Fuerza del resorte (cN) | 80 |
| Recorrido nominal (mm) | 4 |
| Recorrido máximo (mm) | 5 |
| Precisión de punteo +/- (mm) | 0.08 |
| Rosca | M2,5 |
| Tamaño de herramienta (mm) | 2,6 |
| Especificaciones eléctricas | |
|---|---|
| Corriente continua (A) | 10 |
| Resistencia de contacto típica (mΩ) | 50 |
| Recorrido del interruptor (mm) | 1.7 |
| Corriente continua (A) 2 | 1 |
Gráficos
Beschreibung des Produkts

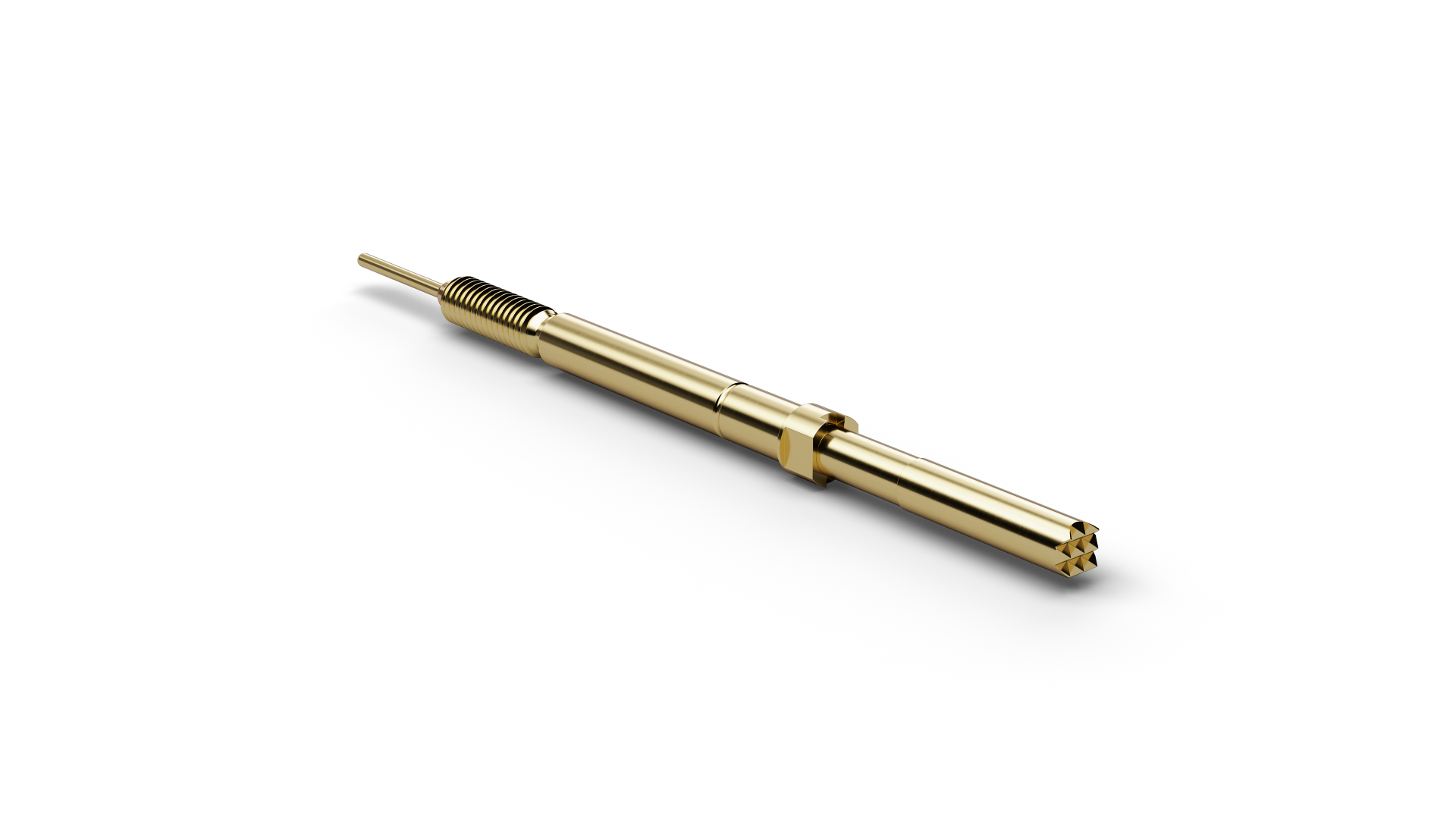

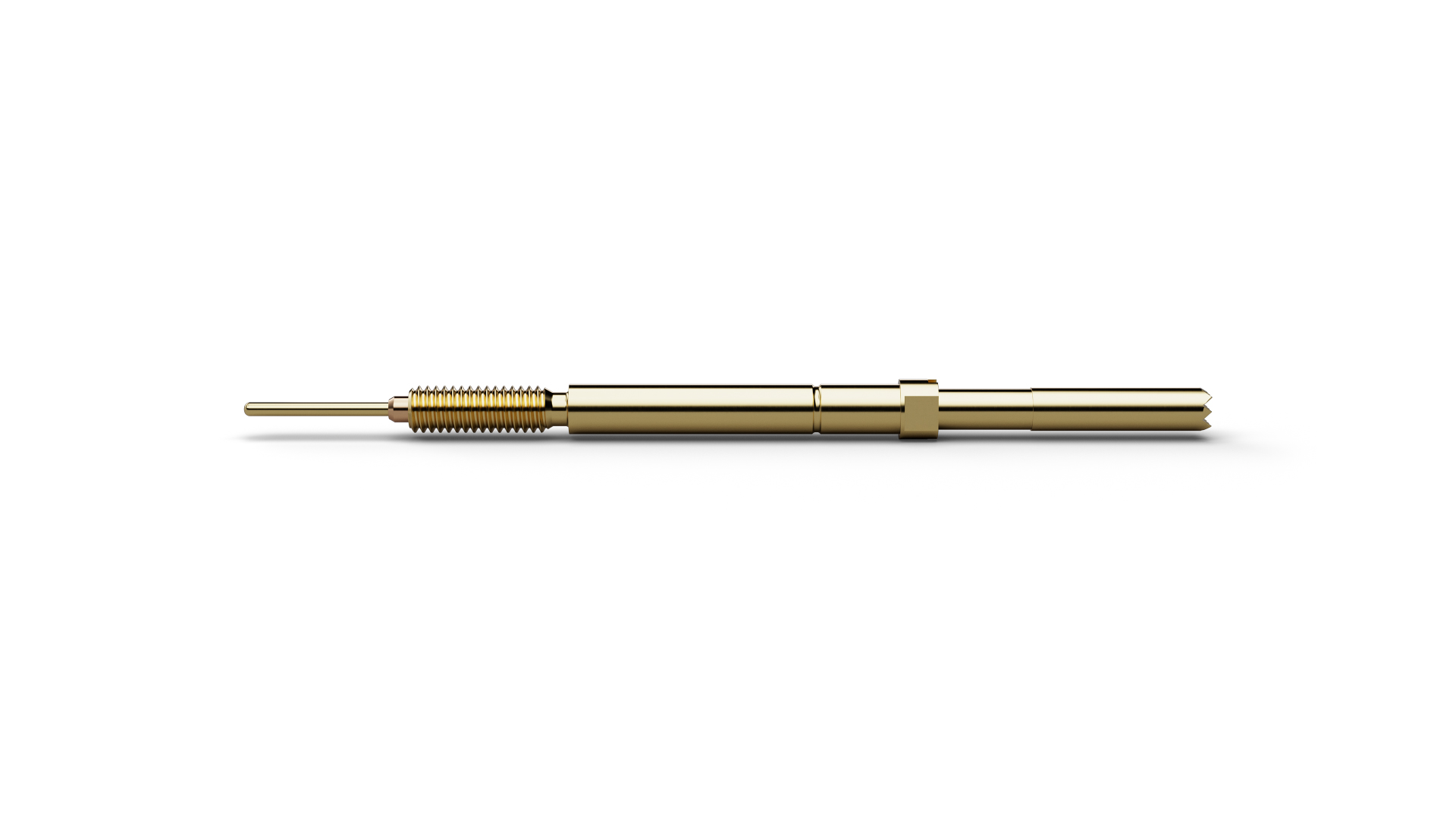

For test tasks requiring status feedback, F88506B230G080LM (item number 1023294) provides spring-loaded contacting with a defined switching function. F88506B230G080LM combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. The switch type specified for F88506B230G080LM is NO (Normally Open). The switching travel specified for F88506B230G080LM is 1.7 mm. F88506B230G080LM combines a pitch of 3.5 mm / 138 mil with tip style 06 (Serrated stepped) and a tip diameter of 2.3 mm. For F88506B230G080LM, spring force is 80 cN at a nominal travel of 4 mm.
