Datos técnicos
| General | |
|---|---|
| Estructura | Basic Contact Probe |
| Tipo/Familia | F879-NO |
| Paso (mm/mil) | 2,54 / 100 |
| Temperatura | -45°C...+100°C |
| Definición adicional | E16S1 |
| Dimensiones | |
|---|---|
| Longitud total (mm) | 31.8 |
| Altura sobresaliente (mm) | 16.3 |
| Diámetro del estilo de punta (mm) | 1.8 |
| Diámetro del casquillo (mm) | 1.65 |
| Diámetro del collar (mm) | 2.3 |
| Diámetro del anillo de presión (mm) | 2.3 |
| Materiales y superficies | |
|---|---|
| Estilo de punta | 06 |
| Material del émbolo | Beryllium copper |
| Recubrimiento del émbolo | Gold |
| Material del casquillo | Brass |
| Recubrimiento del casquillo | Gold |
| Material del resorte | Spring steel |
| Recubrimiento del resorte | Silver |
| Especificaciones mecánicas | |
|---|---|
| Precarga (cN) | 50 |
| Fuerza del resorte (cN) | 200 |
| Recorrido nominal (mm) | 3.5 |
| Recorrido máximo (mm) | 4 |
| Precisión de punteo +/- (mm) | 0.08 |
| Rosca | M2X0,25 |
| Tamaño de herramienta (mm) | 1,7 |
| Especificaciones eléctricas | |
|---|---|
| Corriente continua (A) | 3 |
| Resistencia de contacto típica (mΩ) | 65 |
| Recorrido del interruptor (mm) | 1.5 |
| Corriente continua (A) 2 | 1 |
Gráficos
Beschreibung des Produkts

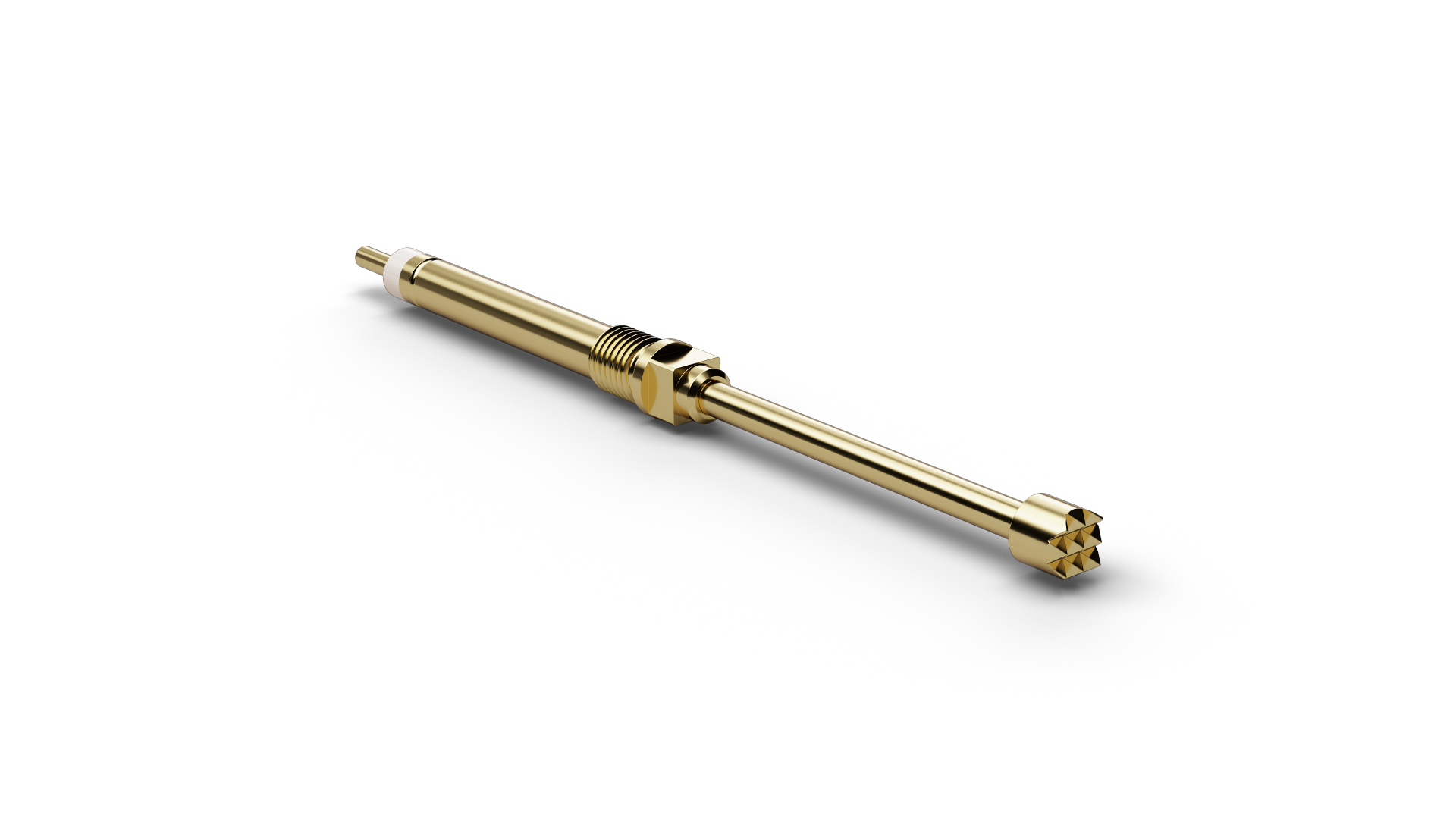

F87906B180G200E16S1 (item number 1057672) belongs to the Switch Probe range and generates an electrical signal at a defined actuation travel. F87906B180G200E16S1 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. The switch type specified for F87906B180G200E16S1 is NO (Normally Open). The switching travel specified for F87906B180G200E16S1 is 1.5 mm. F87906B180G200E16S1 combines a pitch of 2.54 mm / 100 mil with tip style 06 (Serrated stepped) and a tip diameter of 1.8 mm. Spring force is 200 cN at a nominal travel of 3.5 mm.
