Datos técnicos
| General | |
|---|---|
| Estructura | Coaxial Probe |
| Tipo/Familia | HC200 |
| Paso (mm/mil) | 25,0 / 984 |
| Temperatura | -45°C...+200°C |
| Tipo de sensor | PT1000 |
| Definición adicional | F |
| Dimensiones | |
|---|---|
| Longitud total (mm) | 54.8 |
| Altura sobresaliente (mm) | 22.5 |
| Diámetro del estilo de punta (mm) | 20 |
| Diámetro del casquillo (mm) | 19 |
| Diámetro del collar (mm) | 20 |
| Diámetro del estilo de punta (mm) 2 | 0.76 |
| Materiales y superficies | |
|---|---|
| Estilo de punta | 06 |

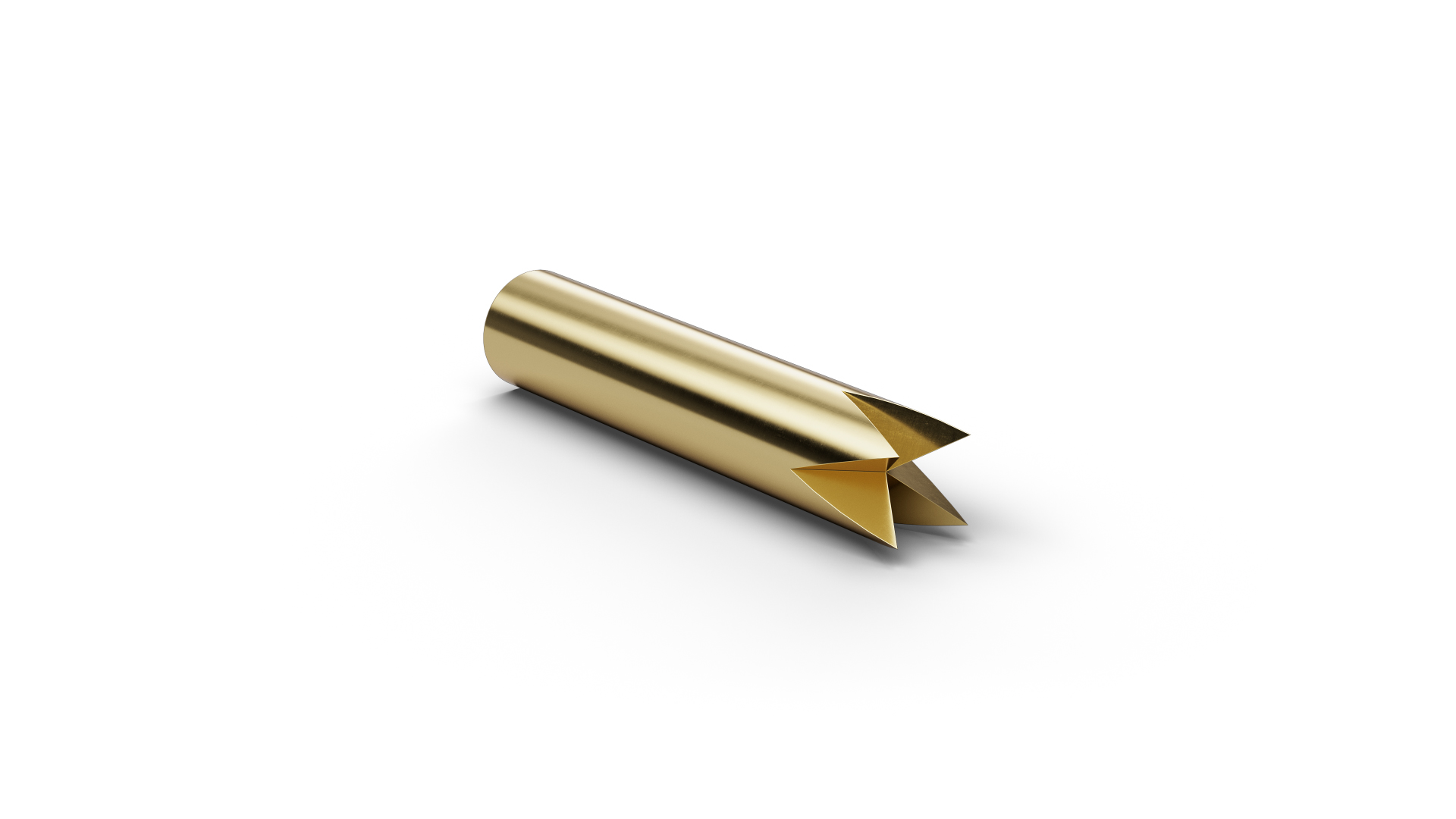

| Estilo de punta 2 | 21 |
| Material del estilo de punta | Beryllium copper |
| Recubrimiento del estilo de punta | Gold |
| Material del émbolo | Brass |
| Recubrimiento del émbolo | Silver |
| Material del casquillo | Brass |
| Recubrimiento del casquillo | Uncoated |
| Material del resorte | High-grade steel |
| Recubrimiento del resorte | Uncoated |
| Material del émbolo 2 | Beryllium copper |
| Recubrimiento del émbolo 2 | Longtime Gold |
| Material del resorte 2 | High-grade steel |
| Recubrimiento del resorte 2 | Uncoated |
| Especificaciones mecánicas | |
|---|---|
| Precarga (cN) | 3500 |
| Fuerza del resorte (cN) | 7500 |
| Recorrido nominal (mm) | 5.6 |
| Recorrido máximo (mm) | 7 |
| Rosca | M10 |
| Tamaño de herramienta (mm) | 17 |
| Especificaciones eléctricas | |
|---|---|
| Corriente continua (A) | 300 |
| Resistencia de contacto típica (mΩ) | 0.2 |
| Corriente continua (A) 2 | 5 |
| Especificaciones de contactos internos | |
|---|---|
| Precarga (cN) 2 | 60 |
| Fuerza del resorte (cN) 2 | 150 |
Gráficos
Beschreibung des Produkts

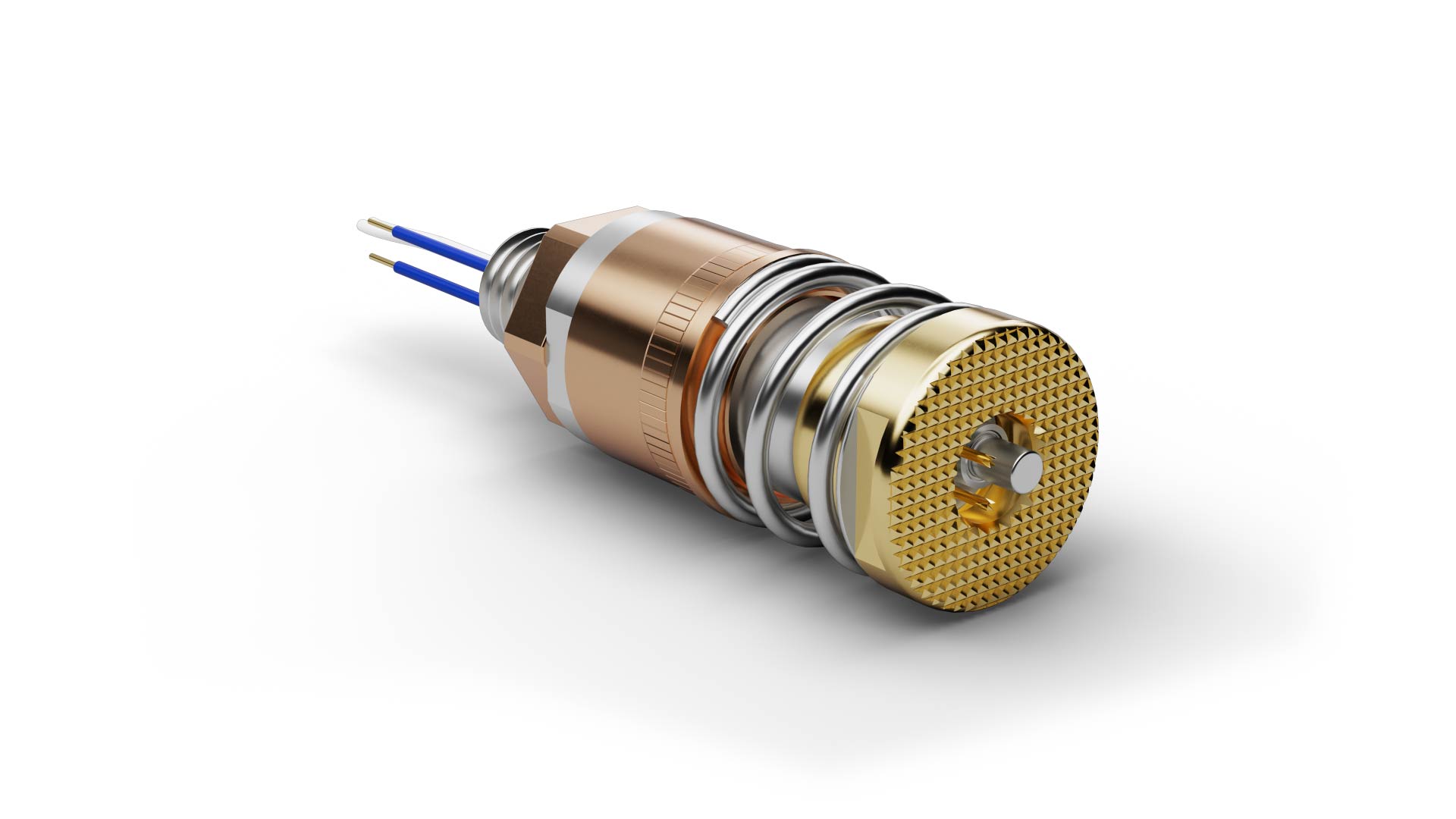

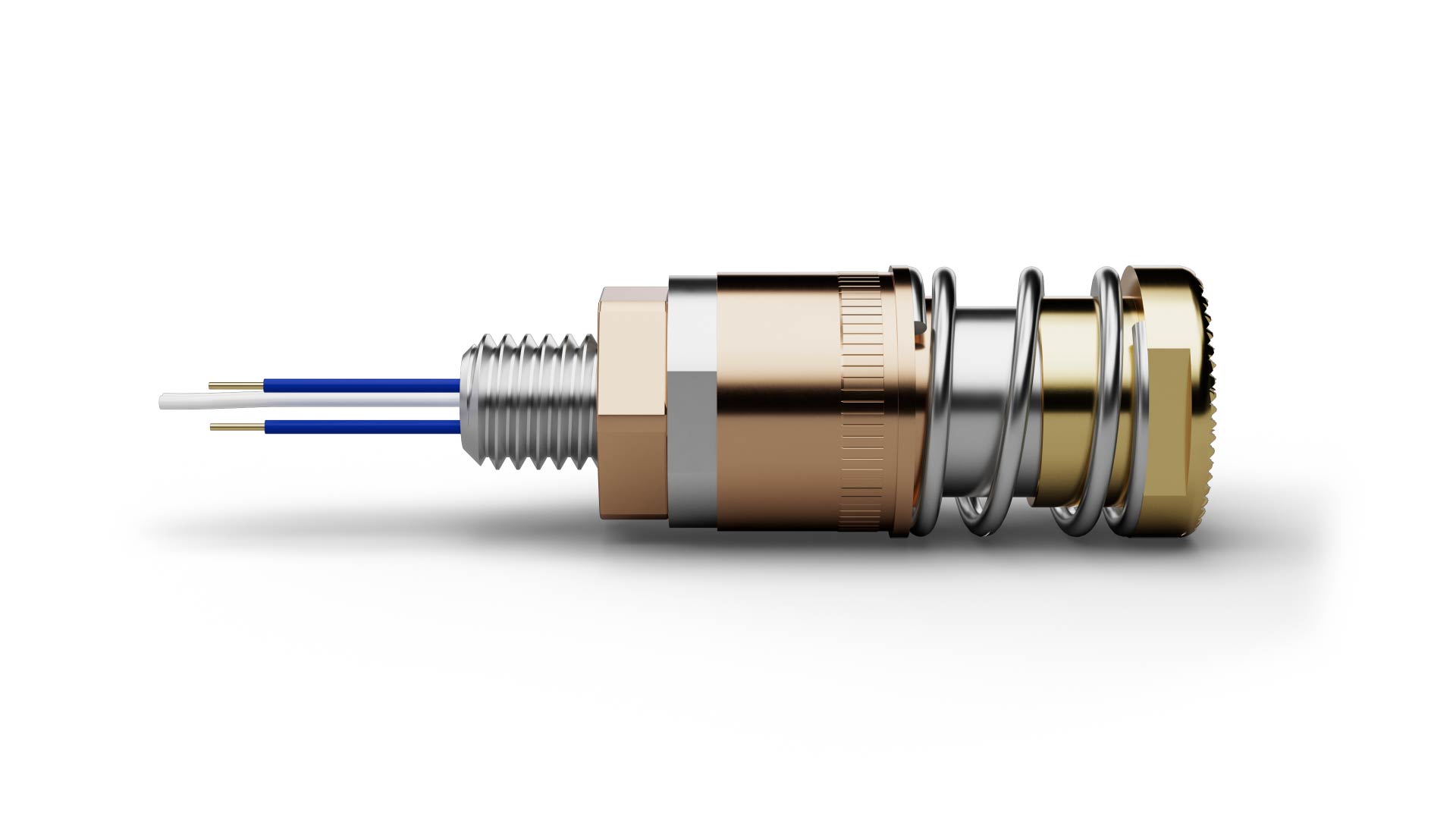

The temperature sensor HC200F06G75PT1000 (item number 1089288) is designed for direct temperature measurement on components, contact points or critical test points. HC200F06G75PT1000 focuses on current capacity and low transition losses, as required in battery testing, formation and other e-mobility applications. The spring-loaded design of HC200F06G75PT1000 provides defined mechanical contact with the measurement point and enables temperature changes to be captured directly at the test location. The sensor type specified for HC200F06G75PT1000 is PT1000. The specified temperature range for HC200F06G75PT1000 is -45 °C to +200 °C. For HC200F06G75PT1000, spring force is 7500 cN at a nominal travel of 5.6 mm.
