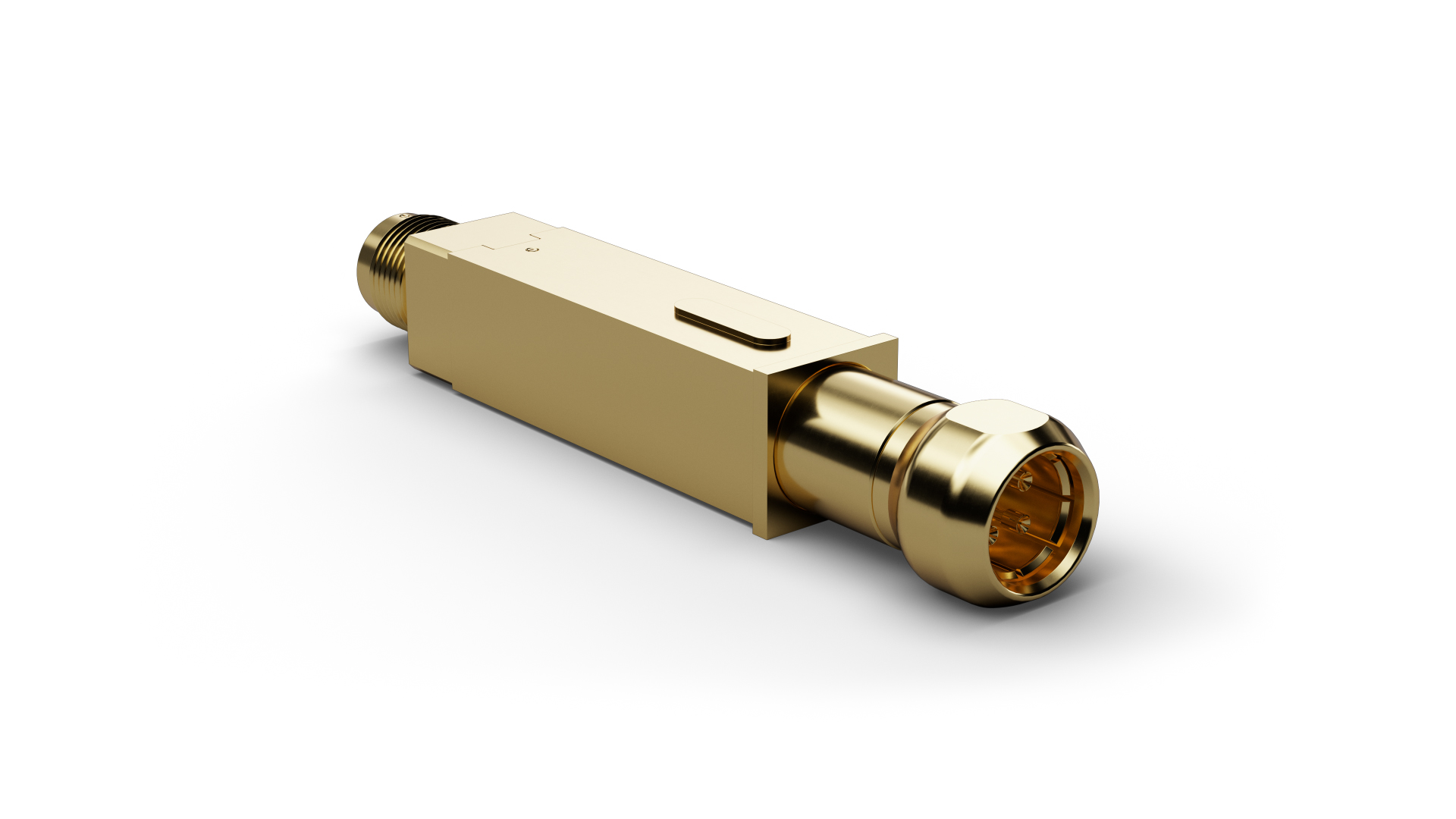

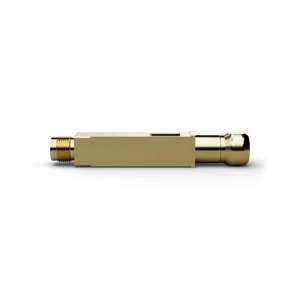

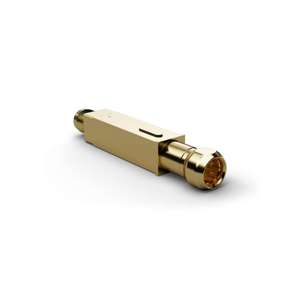

Datos técnicos
| General | |
|---|---|
| Estructura | Coaxial Probe |
| Tipo/Familia | HF819 |
| Paso (mm/mil) | 12,0 / 472 |
| Temperatura | -45°C...+100°C |
| Dimensiones | |
|---|---|
| Longitud total (mm) | 50 |
| Altura sobresaliente (mm) | 14.4 |
| Diámetro del estilo de punta (mm) | 8.81 |
| Diámetro del casquillo (mm) | 7.4 |
| Diámetro del collar (mm) | 8 |
| Diámetro del anillo de presión (mm) | 8 |
| Distancia interior/exterior (mm) | 2.35 |
| Diámetro del estilo de punta (mm) 2 | 1.2 |
| Materiales y superficies | |
|---|---|
| Estilo de punta | 55 |
| Estilo de punta 2 | 55 |
| Material del émbolo | Brass |
| Recubrimiento del émbolo | Gold |
| Material del casquillo | Brass |
| Recubrimiento del casquillo | Gold |
| Material del resorte | High-grade steel |
| Recubrimiento del resorte | Uncoated |
| Material del émbolo 2 | Beryllium copper |
| Recubrimiento del émbolo 2 | Gold |
| Material del resorte 2 | Spring steel |
| Recubrimiento del resorte 2 | Gold |
| Especificaciones mecánicas | |
|---|---|
| Precarga (cN) | 300 |
| Fuerza del resorte (cN) | 750 |
| Recorrido nominal (mm) | 5 |
| Recorrido máximo (mm) | 6 |
| Tamaño de herramienta (mm) | 8 |
| Conexión | Connection Element |
| DUT | HSD-Connector Male |
| Especificaciones eléctricas | |
|---|---|
| Corriente continua (A) | 10 |
| Resistencia de contacto típica (mΩ) | 1 |
| Impedancia (Ω) | 100 |
| Frecuencia (GHz) | 3 |
| Corriente continua (A) 2 | 3 |
| Especificaciones de contactos internos | |
|---|---|
| Recorrido nominal (mm) 2 | 2 |
| Recorrido máximo (mm) 2 | 3.1 |
| Precarga (cN) 2 | 75 |
| Fuerza del resorte (cN) 2 | 130 |

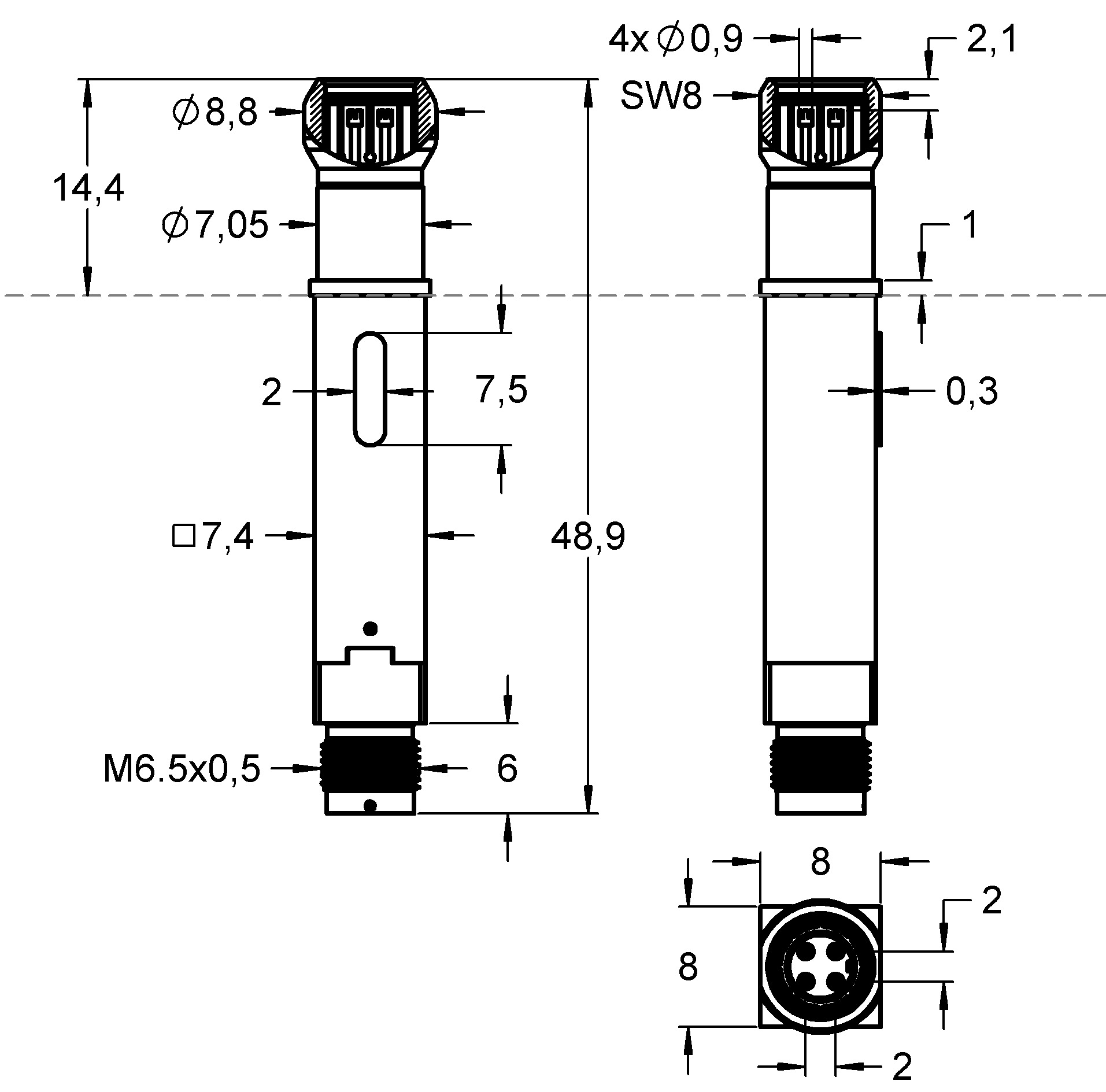

Gráficos
