Datos técnicos
| General | |
|---|---|
| Estructura | Coaxial Probe |
| Tipo/Familia | HF66 |
| Paso (mm/mil) | 9,00 / 354 |
| Temperatura | -45°C...+100°C |

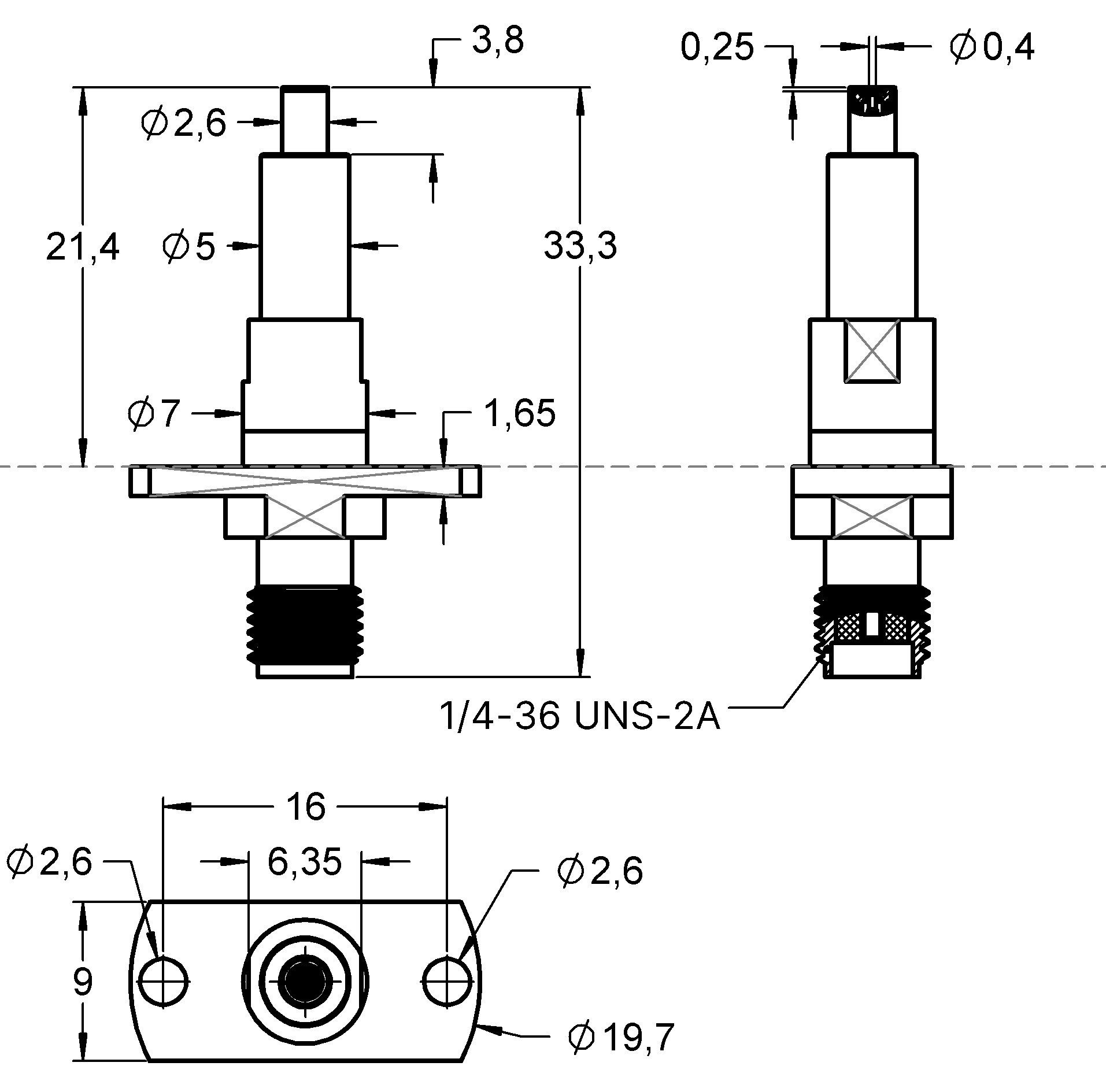

| Dimensiones | |
|---|---|
| Longitud total (mm) | 33.25 |
| Altura sobresaliente (mm) | 21.4 |
| Diámetro del estilo de punta (mm) | 2.6 |
| Diámetro del casquillo (mm) | 7 |
| Distancia interior/exterior (mm) | 0.25 |
| Diámetro del estilo de punta (mm) 2 | 0.4 |
| Materiales y superficies | |
|---|---|
| Estilo de punta | 50 |
| Estilo de punta 2 | 11 |
| Material del émbolo | Beryllium copper |
| Recubrimiento del émbolo | Gold |
| Material del casquillo | Beryllium copper |
| Recubrimiento del casquillo | Gold |
| Material del resorte | Spring steel |
| Recubrimiento del resorte | Gold |
| Material del émbolo 2 | Beryllium copper |
| Recubrimiento del émbolo 2 | Gold |
| Material del resorte 2 | Spring steel |
| Recubrimiento del resorte 2 | Gold |
| Especificaciones mecánicas | |
|---|---|
| Precarga (cN) | 220 |
| Fuerza del resorte (cN) | 400 |
| Recorrido nominal (mm) | 0.8 |
| Recorrido máximo (mm) | 1.5 |
| Tamaño de herramienta (mm) | 6,35 |
| Conexión | Jack |
| DUT | SWG |
| Especificaciones eléctricas | |
|---|---|
| Impedancia (Ω) | 50 |
| Frecuencia (GHz) | 6 |
| Especificaciones de contactos internos | |
|---|---|
| Recorrido nominal (mm) 2 | 0.3 |
| Recorrido máximo (mm) 2 | 1.1 |
| Precarga (cN) 2 | 100 |
| Fuerza del resorte (cN) 2 | 120 |
Gráficos
Beschreibung des Produkts

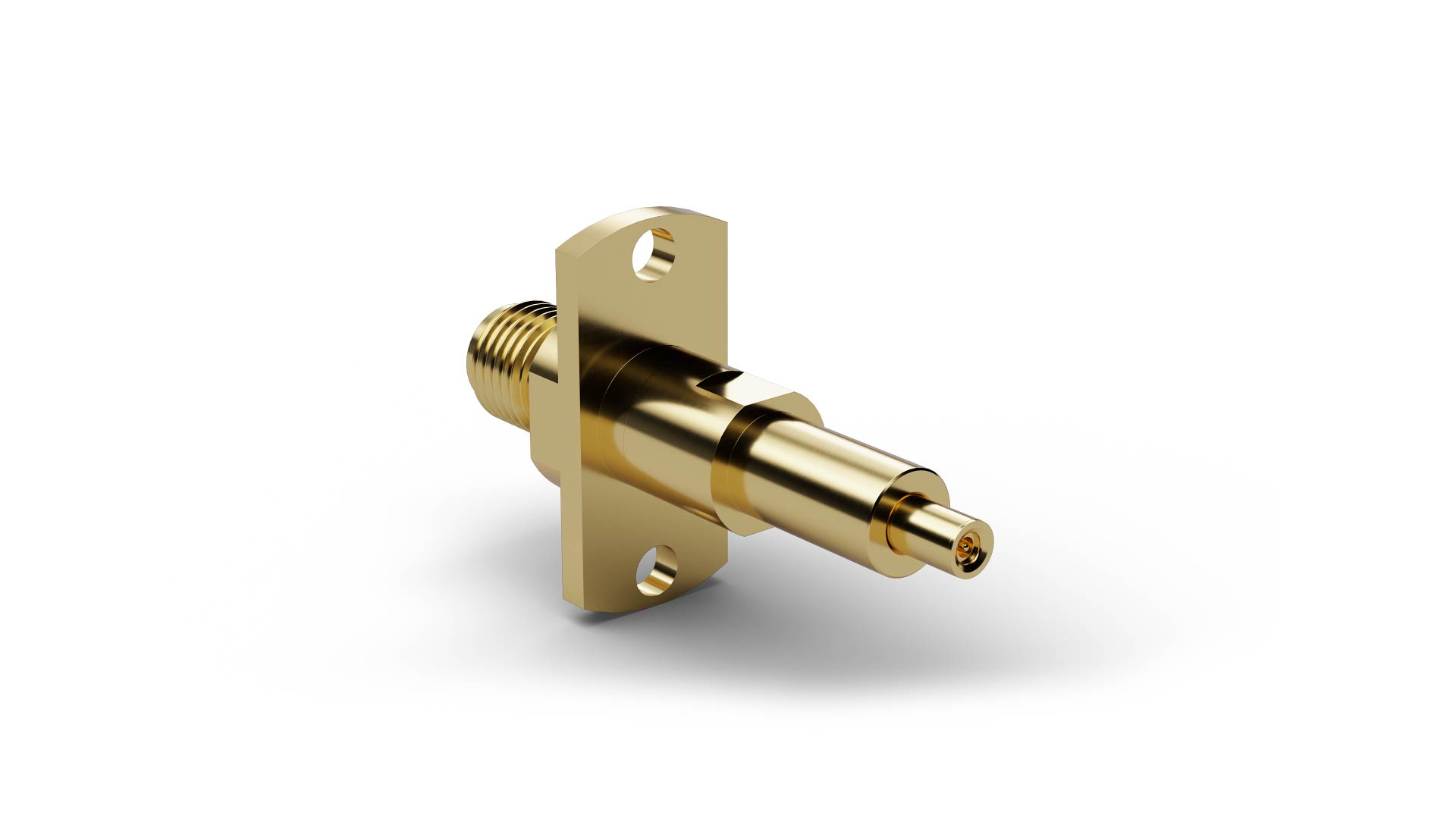

The High Frequency Probe HF66SWG016G520SMAfF (item number 1105636) is designed for reliable transmission of high-frequency signals in test and measurement applications. With a defined impedance of 50 Ω, HF66SWG016G520SMAfF supports controlled signal routing and helps minimize reflections and signal loss at the test interface. The frequency range of HF66SWG016G520SMAfF extends up to 6 GHz, and this version is intended for contacting SWG connectors. On HF66SWG016G520SMAfF, spring forces of 400 cN on the outer contact and 120 cN on the inner contact provide defined mechanical contacting.
