Datos técnicos
| General | |
|---|---|
| Estructura | Coaxial Probe |
| Tipo/Familia | HF860 |
| Paso (mm/mil) | 6,50 / 256 |
| Temperatura | -45°C...+100°C |
| Dimensiones | |
|---|---|
| Longitud total (mm) | 43.9 |
| Altura sobresaliente (mm) | 12.4 |
| Diámetro del estilo de punta (mm) | 6 |
| Diámetro del casquillo (mm) | 4.5 |
| Diámetro del collar (mm) | 4.7 |
| Diámetro del anillo de presión (mm) | 4.7 |
| Distancia interior/exterior (mm) | 0.1 |
| Diámetro del estilo de punta (mm) 2 | 0.45 |
| Materiales y superficies | |
|---|---|
| Estilo de punta | 02 |
| Estilo de punta 2 | 01 |
| Material del émbolo | Beryllium copper |
| Recubrimiento del émbolo | Gold |
| Material del casquillo | Brass |
| Recubrimiento del casquillo | Gold |
| Material del resorte | High-grade steel |
| Recubrimiento del resorte | Uncoated |
| Material del émbolo 2 | Beryllium copper |
| Recubrimiento del émbolo 2 | Gold |
| Material del resorte 2 | Spring steel |
| Recubrimiento del resorte 2 | Gold |
| Especificaciones mecánicas | |
|---|---|
| Precarga (cN) | 90 |
| Fuerza del resorte (cN) | 400 |
| Recorrido nominal (mm) | 4 |
| Recorrido máximo (mm) | 5 |
| Tamaño de herramienta (mm) | 3,5/4,0 |
| Conexión | Plug |
| DUT | DIA3.3 |
| Especificaciones eléctricas | |
|---|---|
| Corriente continua (A) | 10 |
| Impedancia (Ω) | 50 |
| Frecuencia (GHz) | 6 |
| Corriente continua (A) 2 | 3 |
| Especificaciones de contactos internos | |
|---|---|
| Recorrido nominal (mm) 2 | 4 |
| Recorrido máximo (mm) 2 | 5 |
| Precarga (cN) 2 | 105 |
| Fuerza del resorte (cN) 2 | 150 |
Gráficos
Beschreibung des Produkts

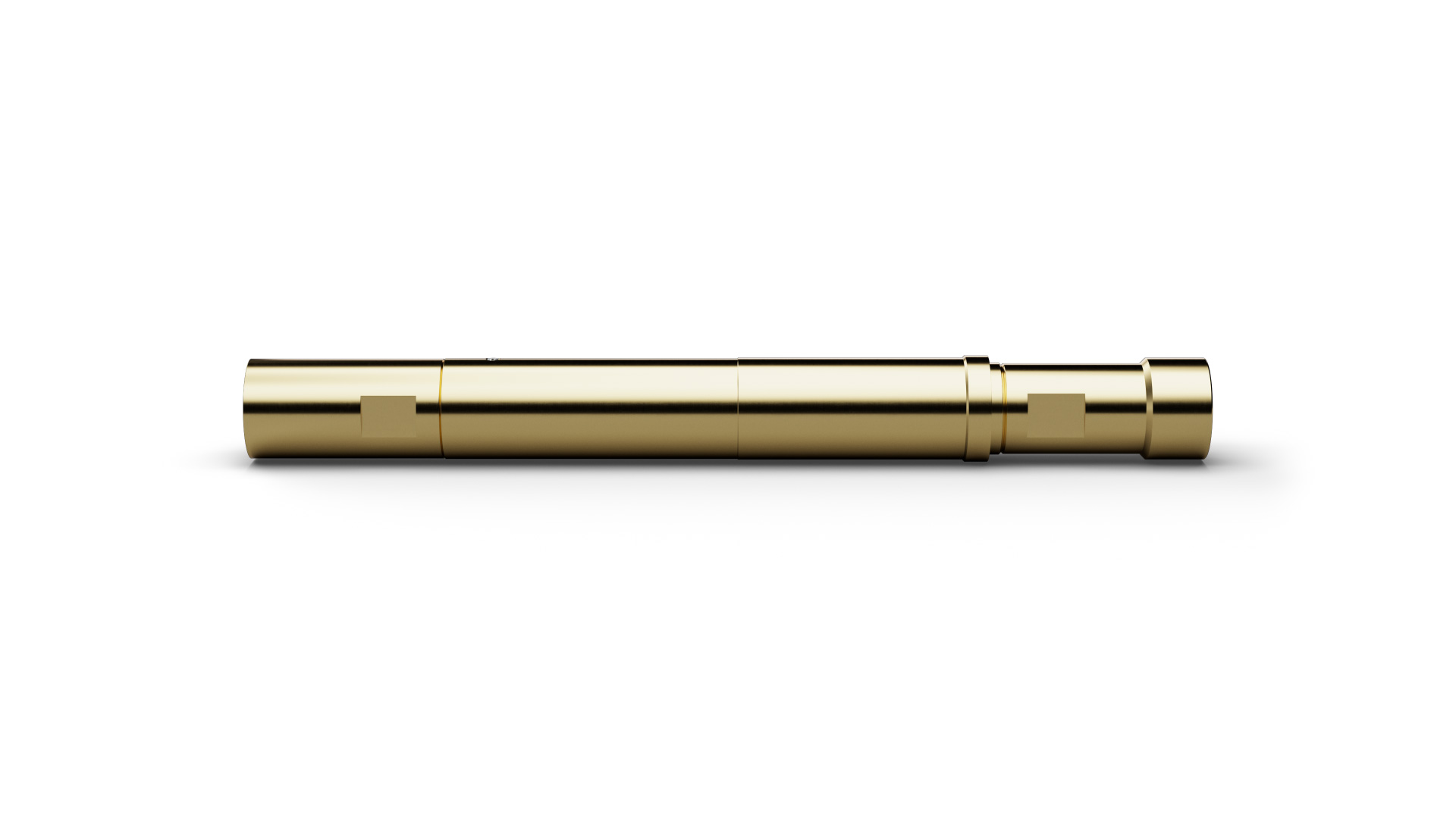

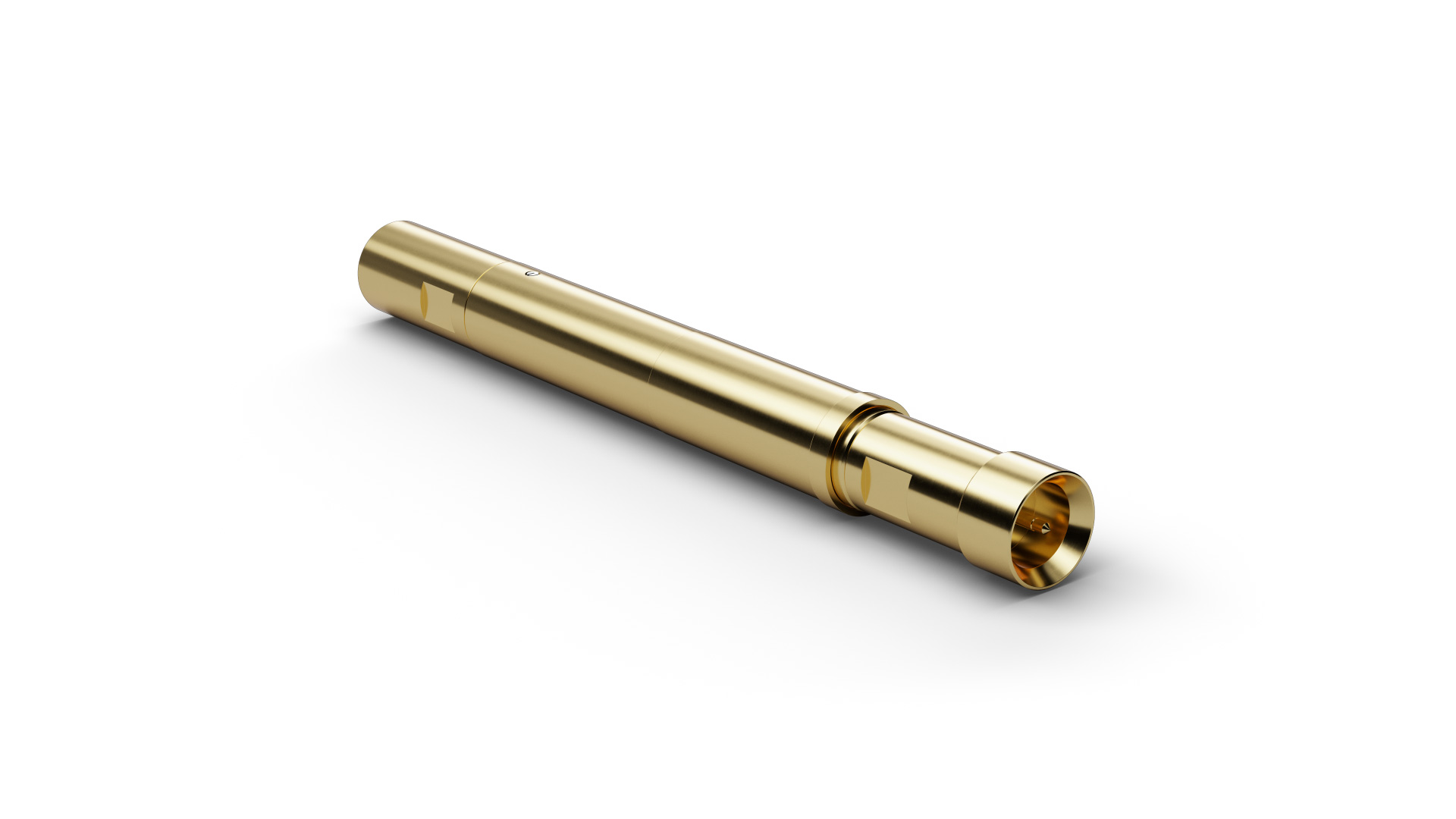

The High Frequency Probe HF860DIA3.3016G950MCXfPK (item number 1146545) is designed for reliable transmission of high-frequency signals in test and measurement applications. With a defined impedance of 50 Ω and a frequency range up to 6 GHz, HF860DIA3.3016G950MCXfPK supports matched signal routing and helps minimize reflections and signal loss at the test interface. The specified DUT interface is DIA3.3. Spring forces of 400 cN on the outer contact and 150 cN on the inner contact support defined mechanical contacting.
