Datos técnicos
| General | |
|---|---|
| Estructura | Basic Contact Probe |
| Tipo/Familia | F039 |
| Paso (mm/mil) | 1,00 / 39 |
| Definición adicional | AE |
| Dimensiones | |
|---|---|
| Longitud total (mm) | 23.9 |
| Altura sobresaliente (mm) | 5 |
| Diámetro del estilo de punta (mm) | 0.5 |
| Diámetro del casquillo (mm) | 0.78 |
| Materiales y superficies | |
|---|---|
| Estilo de punta | 18 |
| Material del émbolo | Sandvik |
| Recubrimiento del émbolo | Multiplex Gold |
| Material del casquillo | Bronze |
| Recubrimiento del casquillo | Gold |
| Material del resorte | High-grade steel |
| Recubrimiento del resorte | Gold |
| Especificaciones mecánicas | |
|---|---|
| Precarga (cN) | 10 |
| Fuerza del resorte (cN) | 30 |
| Recorrido nominal (mm) | 2 |
| Recorrido máximo (mm) | 3.7 |
| Precisión de punteo +/- (mm) | 0.05 |
| Especificaciones eléctricas | |
|---|---|
| Corriente continua (A) | 2 |
| Resistencia de contacto típica (mΩ) | 150 |
Gráficos
Beschreibung des Produkts

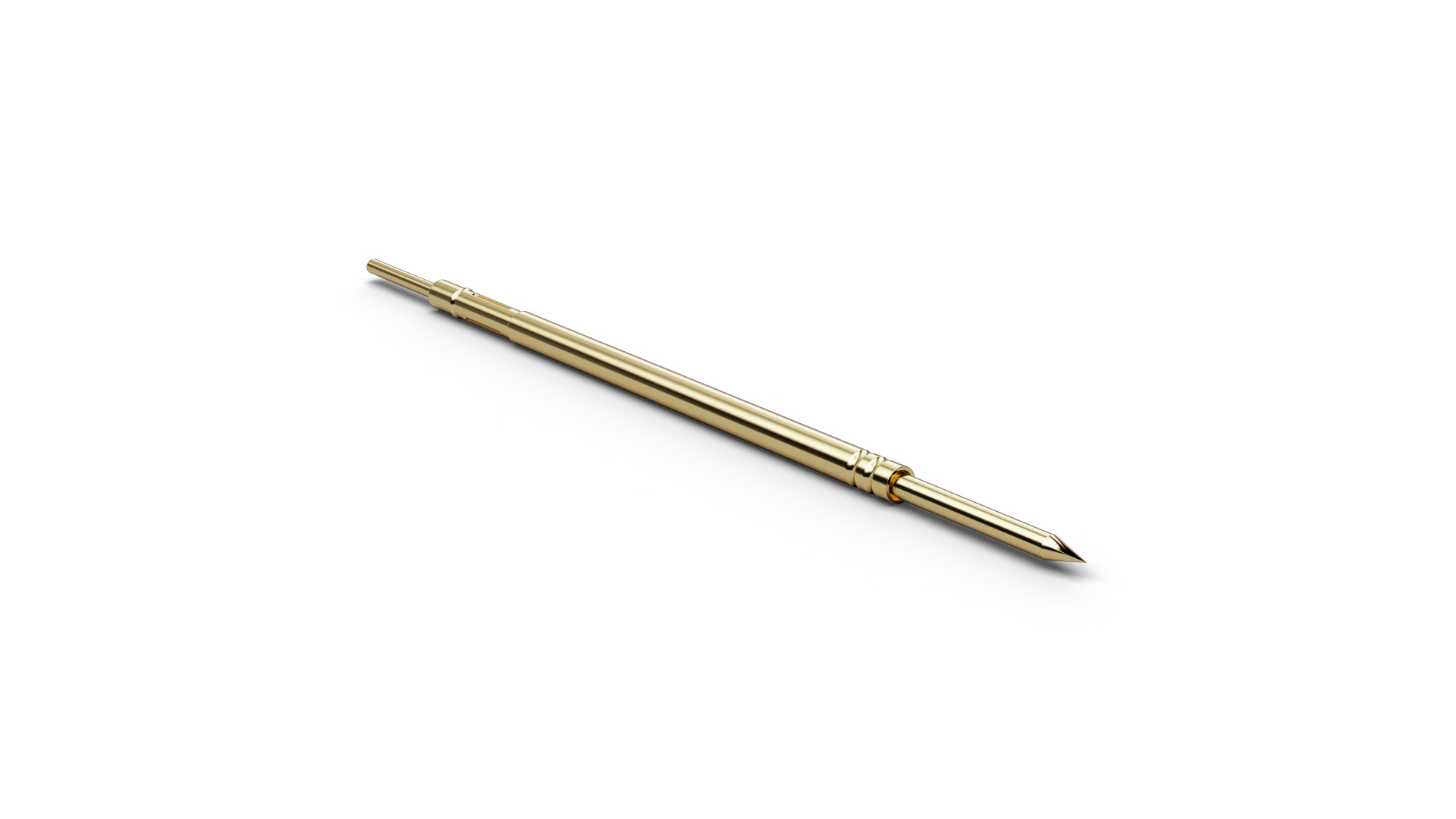

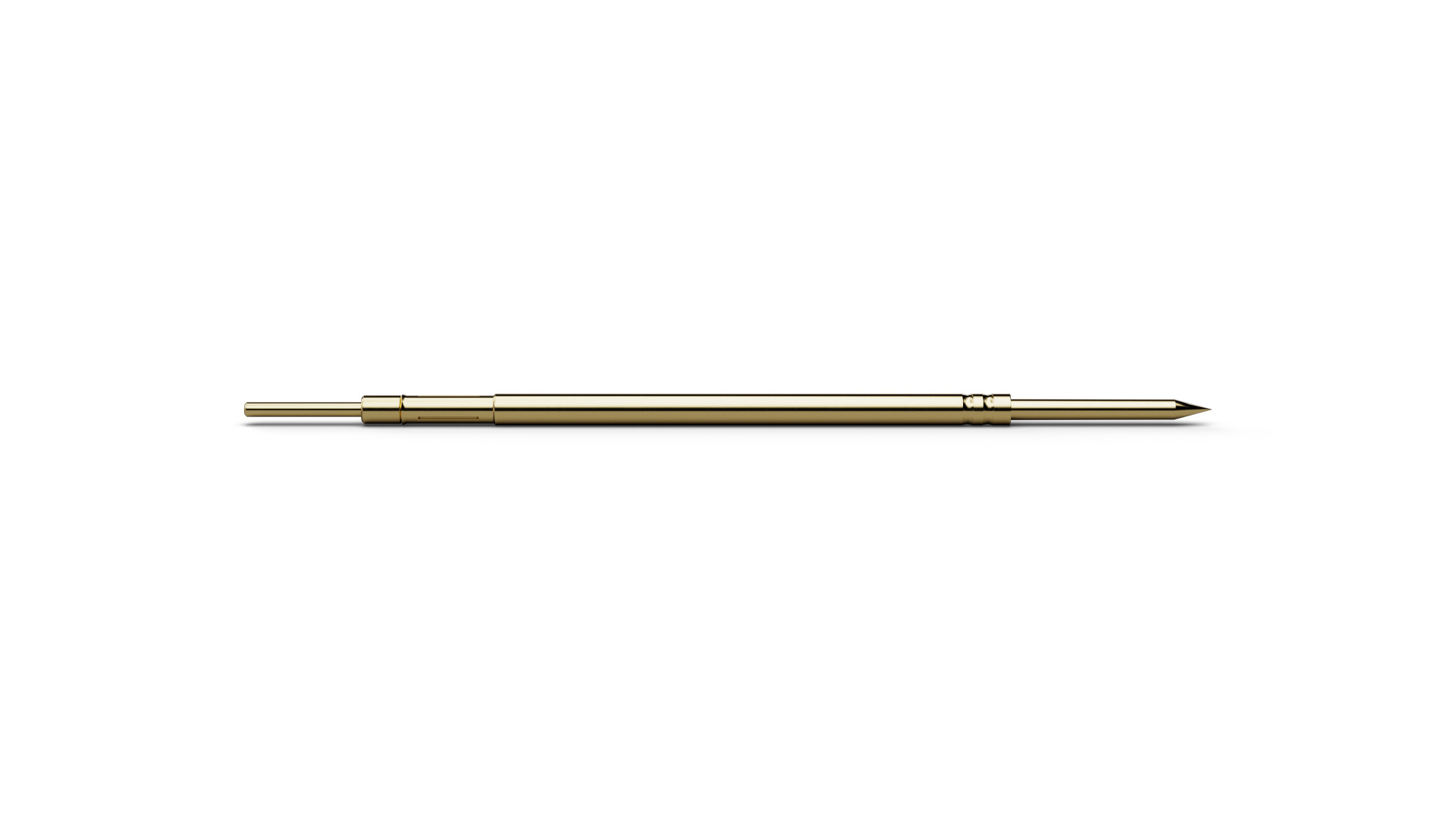

The Basic Contact Probe F03918S050M030AE (item number 1176291) is designed for repeated contacting of test points in electronic test fixtures. With tip style 18 (Conical 30°), F03918S050M030AE combines ICT/FCT use with a geometry intended for solder pads and vias. F03918S050M030AE combines a pitch of 1 mm / 39 mil with tip style 18 (Conical 30°) and a tip diameter of 0.5 mm. For F03918S050M030AE, spring force is 30 cN at a nominal travel of 2 mm. For F03918S050M030AE, the specified continuous current is 2 A.
