Datos técnicos
| General | |
|---|---|
| Estructura | Basic Contact Probe |
| Tipo/Familia | F772 |
| Paso (mm/mil) | 2,54 / 100 |
| Temperatura | -45°C...+80°C |
| Definición adicional | EXX |
| Dimensiones | |
|---|---|
| Longitud total (mm) | 40 |
| Altura sobresaliente (mm) | 18 |
| Diámetro del estilo de punta (mm) | 1.8 |
| Diámetro del casquillo (mm) | 1.66 |
| Diámetro del collar (mm) | 2.04 |
| Diámetro del anillo de presión (mm) | 2.04 |
| Materiales y superficies | |
|---|---|
| Estilo de punta | 05 |
| Material del émbolo | Beryllium copper |
| Recubrimiento del émbolo | Gold |
| Material del casquillo | Nickel silver |
| Recubrimiento del casquillo | Gold |
| Material del resorte | Spring steel |
| Recubrimiento del resorte | Silver |
| Especificaciones mecánicas | |
|---|---|
| Precarga (cN) | 30 |
| Fuerza del resorte (cN) | 80 |
| Recorrido nominal (mm) | 4 |
| Recorrido máximo (mm) | 5 |
| Precisión de punteo +/- (mm) | 0.08 |
| Especificaciones eléctricas | |
|---|---|
| Corriente continua (A) | 5 |
| Resistencia de contacto típica (mΩ) | 25 |
Gráficos
Beschreibung des Produkts

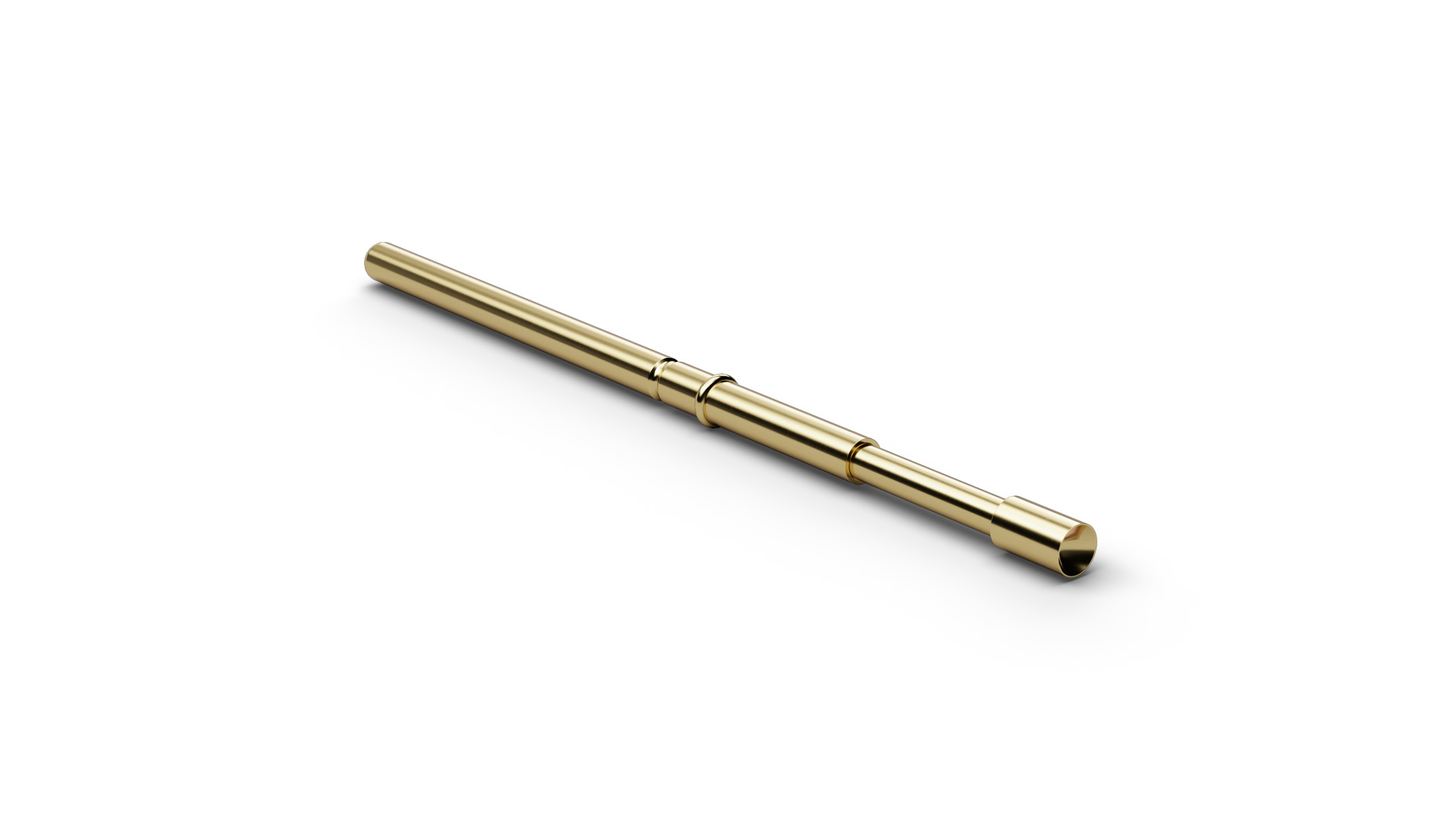

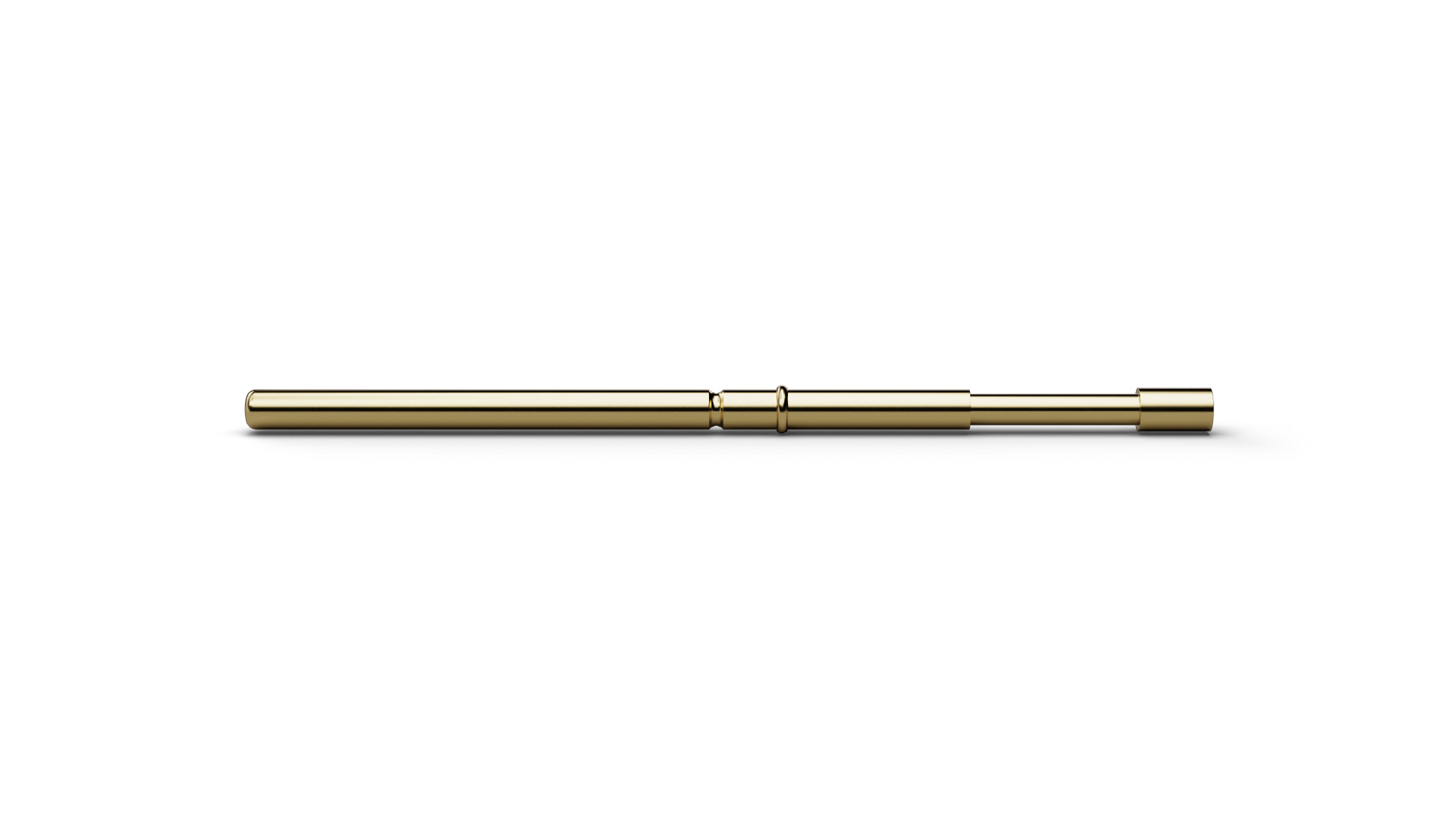

F77205B180G080E18 (item number 1178420) is a Basic Contact Probe for repeatable temporary electrical connections between the test system and a test point. With tip style 05 (Concave stepped), F77205B180G080E18 combines ICT/FCT use with a geometry intended for pins and wire-wrap posts with a guided, smooth contacting action. F77205B180G080E18 combines a pitch of 2.54 mm / 100 mil with tip style 05 (Concave stepped) and a tip diameter of 1.8 mm. For F77205B180G080E18, spring force is 80 cN at a nominal travel of 4 mm. The continuous-current rating of F77205B180G080E18 is 5 A.
