Données techniques
| Généralités | |
|---|---|
| Type/famille | F805 |
| Pas (mm/mil) | 2,20 / 87 |
| Température | -45°C...+150°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 31 |
| Hauteur hors tout (mm) | 4 |
| Diamètre du style de pointe (mm) | 1.18 |
| Diamètre du fût (mm) | 1.42 |
| Diamètre du collet (mm) | 1.7 |
| Diamètre de la bague de serrage (mm) | 1.7 |
| Diamètre du style de pointe (mm) 2 | 0.27 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 06 |
| Style de pointe 2 | 18 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Bronze |
| Revêtement du fût | Gold |
| Matériau du ressort | High-grade steel |
| Revêtement du ressort | Gold |
| Matériau du piston 2 | Beryllium copper |
| Revêtement du piston 2 | Gold |
| Matériau du ressort 2 | High-grade steel |
| Revêtement du ressort 2 | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 80 |
| Force du ressort (cN) | 200 |
| Course nominale (mm) | 2 |
| Course maximale (mm) | 2.5 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 2.5 |
| Résistance de contact typique (mΩ) | 20 |
| Impédance (Ω) | 50 |
| Courant continu (A) 2 | 0.5 |
| Spécifications des contacts internes | |
|---|---|
| Course nominale (mm) 2 | 2 |
| Course maximale (mm) 2 | 2.8 |
| Précontrainte (cN) 2 | 10 |
| Force du ressort (cN) 2 | 50 |
Graphiques
Beschreibung des Produkts

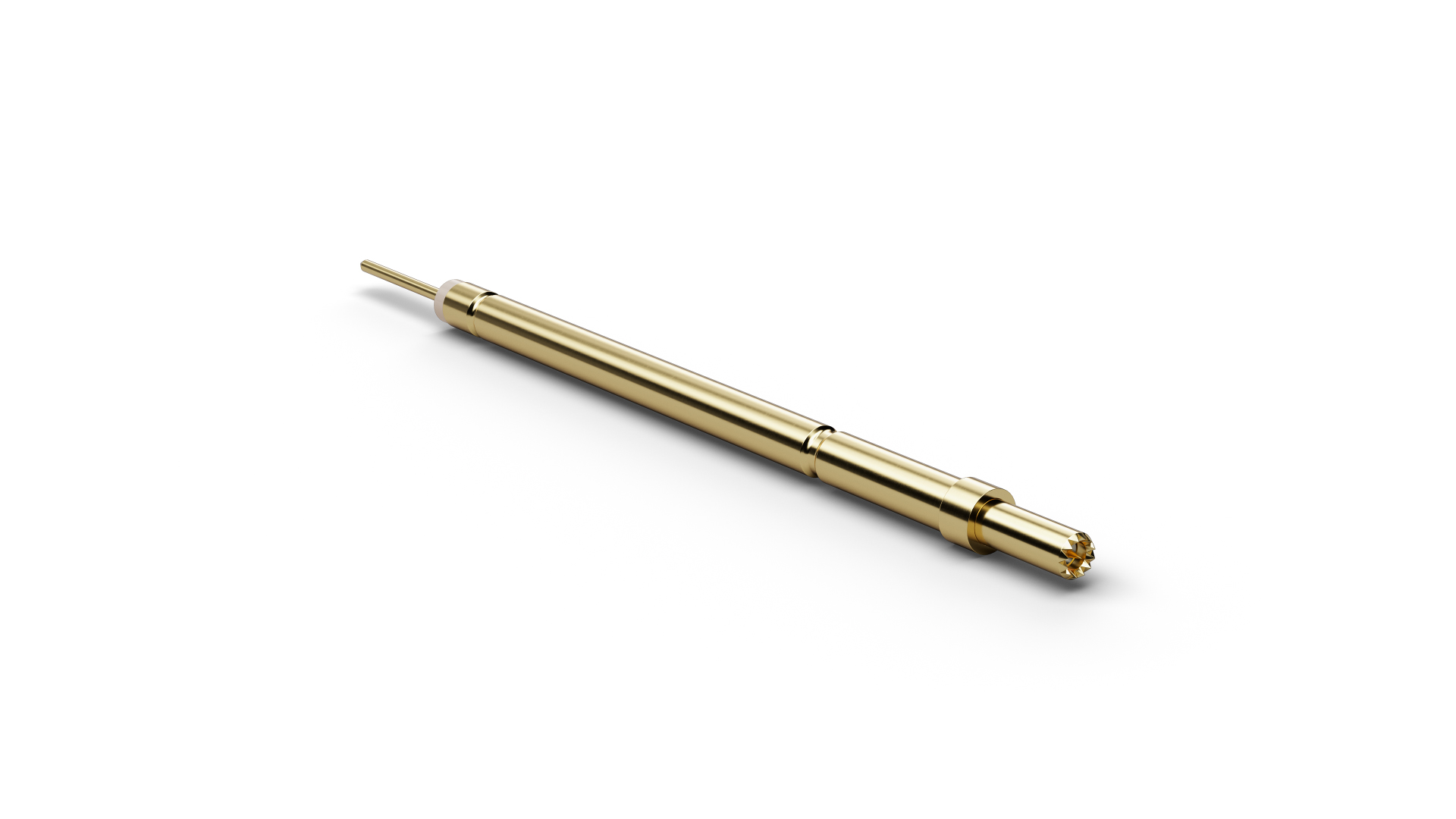

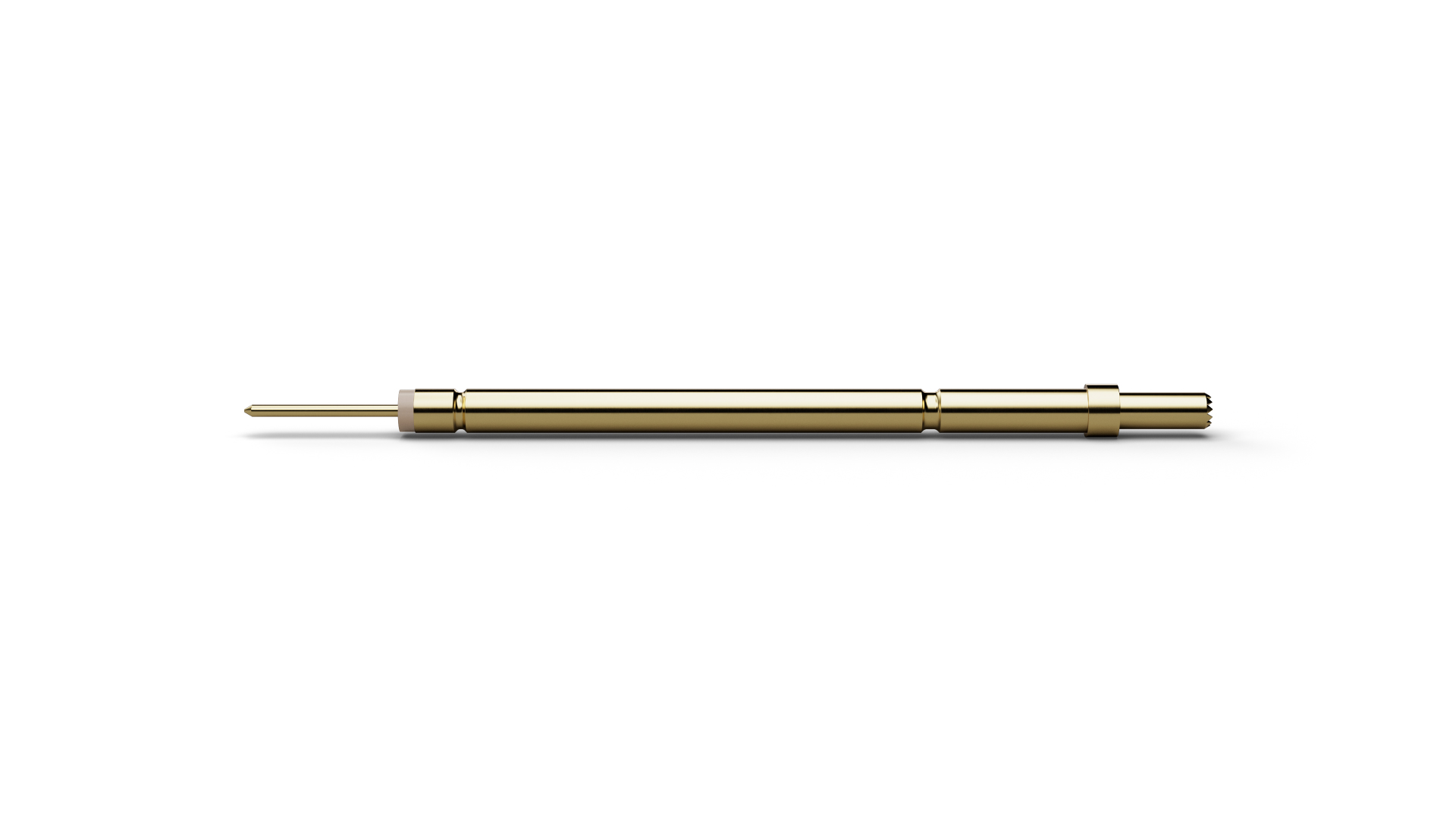

The Kelvin Probe F80518B0001G250 (item number 1000083) is a Contact Probe for precise four-wire resistance measurements. The separate current and voltage paths in F80518B0001G250 support four-wire measurements in which lead and contact resistance have minimal influence on the result. The impedance specified for F80518B0001G250 is 50 Ω. The pitch of F80518B0001G250 is 2.2 mm / 87 mil. For F80518B0001G250, spring forces for the outer and inner contacts are 200 / 50 cN.
