Données techniques
| Généralités | |
|---|---|
| Structure | Step Probe |
| Type/famille | F733SP |
| Pas (mm/mil) | 4,00 / 157 |
| Température | -45°C...+100°C |
| Définition complémentaire | SP1 |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 29.3 |
| Hauteur hors tout (mm) | 11.3 |
| Diamètre du style de pointe (mm) | 2 |
| Diamètre du fût (mm) | 2.65 |
| Diamètre du collet (mm) | 3.6 |
| Diamètre de la bague de serrage (mm) | 3.6 |
| A – diamètre de la broche (mm) | 2 |
| B – diamètre de la plaque (mm) | 4 |
| C – longueur de la broche (mm) | 3 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 16 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 60 |
| Force du ressort (cN) | 300 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.1 |
| Filetage | M2 |
| Taille d’outil (mm) | 4 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 10 |
| Résistance de contact typique (mΩ) | 25 |
Graphiques
Beschreibung des Produkts

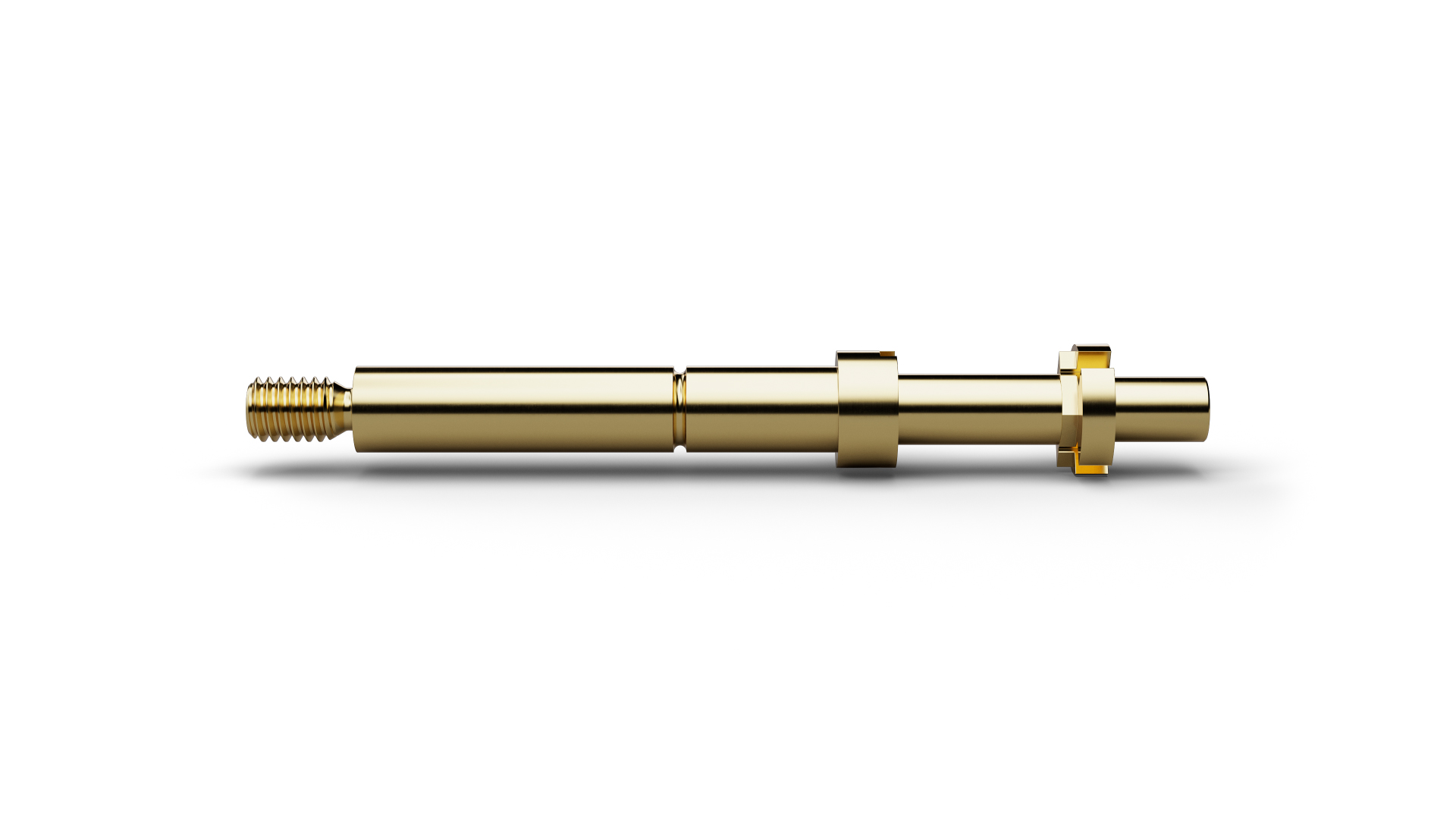

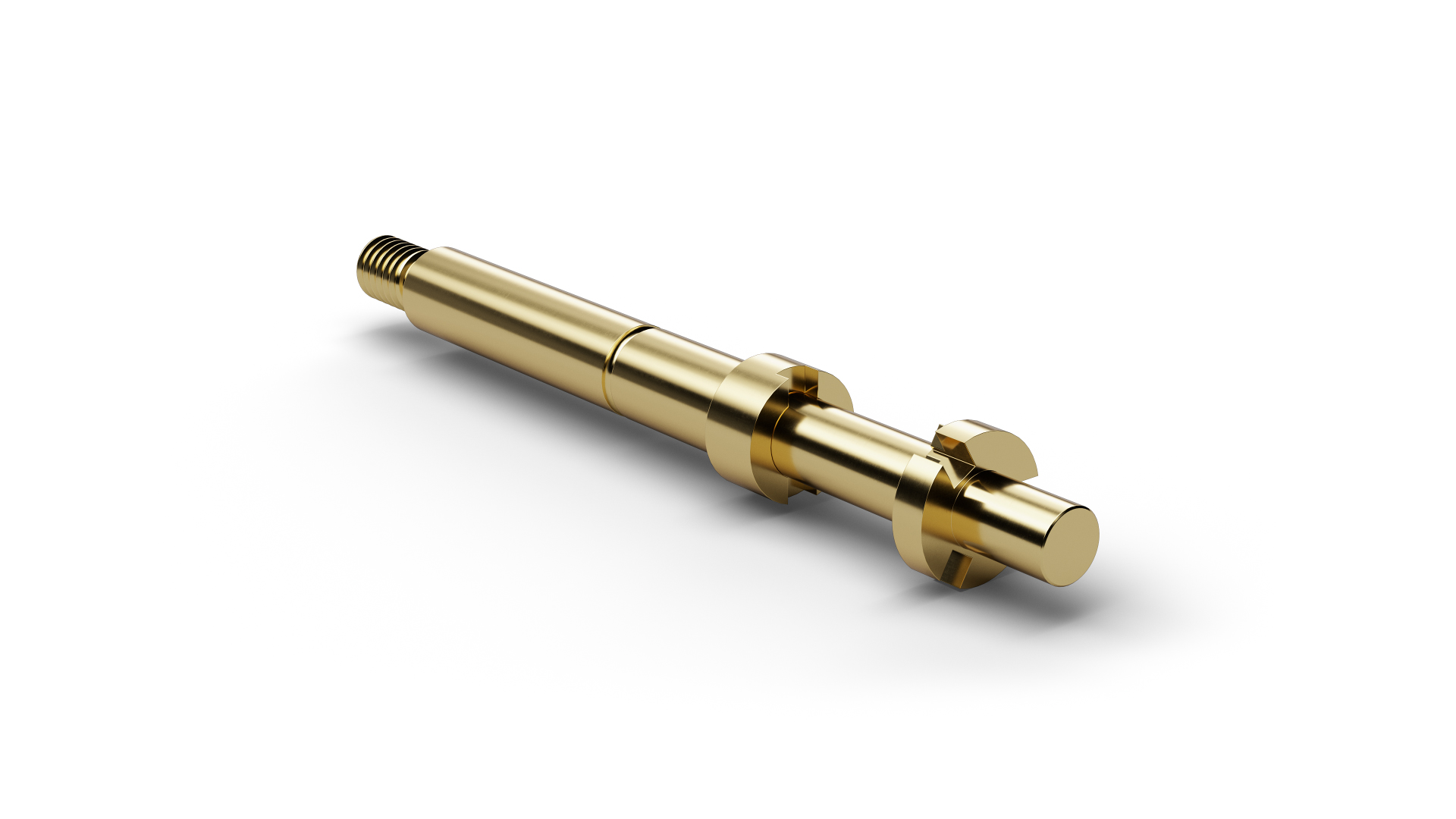

F73316B1077G300SP1 (item number 1000883) is a Step Probe for defined contacting of recessed or housing-guided electrical contacts. On F73316B1077G300SP1, electrical contact is established only at the intended penetration depth, making the Step Probe suitable for position and presence checks on connectors. Contact geometry is characterized by pin diameter 2 mm, plate diameter 4 mm, pin length 3 mm. On F73316B1077G300SP1, a pitch of 4 mm / 157 mil is combined with 300 cN spring force and 4 mm nominal travel. The continuous-current rating of F73316B1077G300SP1 is 10 A. The plunger in F73316B1077G300SP1 is made of beryllium copper and is gold-plated.
