Données techniques
| Généralités | |
|---|---|
| Structure | Step Probe |
| Type/famille | F733SP |
| Pas (mm/mil) | 4,00 / 157 |
| Température | -45°C...+100°C |
| Définition complémentaire | SP |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 29.3 |
| Hauteur hors tout (mm) | 11.3 |
| Diamètre du style de pointe (mm) | 1.5 |
| Diamètre du fût (mm) | 2.65 |
| Diamètre du collet (mm) | 3.6 |
| Diamètre de la bague de serrage (mm) | 3.6 |
| A – diamètre de la broche (mm) | 1.5 |
| B – diamètre de la plaque (mm) | 3 |
| C – longueur de la broche (mm) | 3 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 16 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 80 |
| Force du ressort (cN) | 300 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.1 |
| Filetage | M2 |
| Taille d’outil (mm) | 3,0 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 10 |
| Résistance de contact typique (mΩ) | 25 |
Graphiques
Beschreibung des Produkts

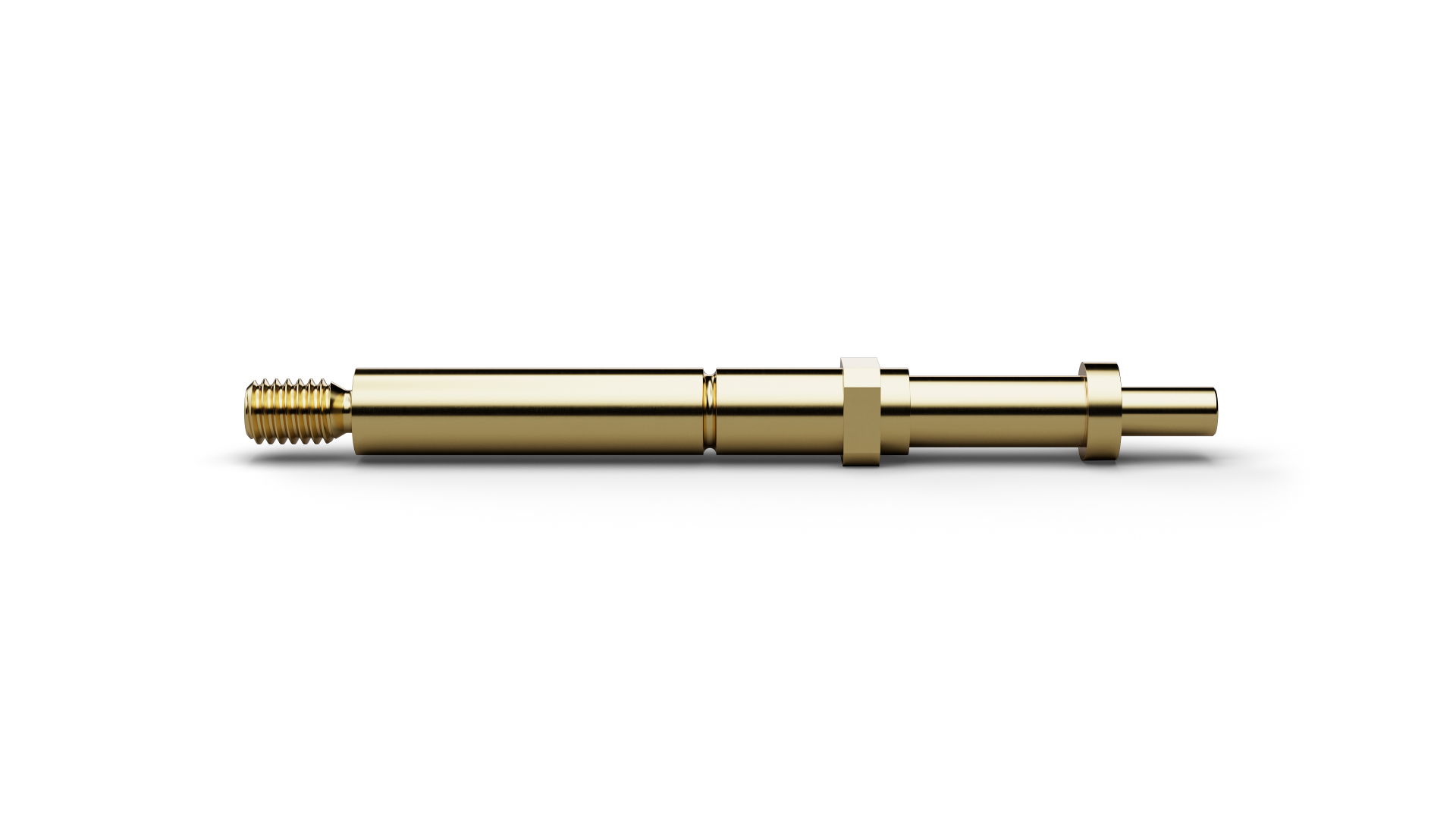

The Step Probe F73316B0063G300SP (item number 1000970) is designed for position and presence checks on contacts located in connector housings, recesses or other difficult-to-access areas. On F73316B0063G300SP, electrical contact is established only at the intended penetration depth, making the Step Probe suitable for position and presence checks on connectors. Contact geometry is characterized by pin diameter 1.5 mm, plate diameter 3 mm, pin length 3 mm. On F73316B0063G300SP, a pitch of 4 mm / 157 mil is combined with 300 cN spring force and 4 mm nominal travel. F73316B0063G300SP is specified for 10 A continuous current. The plunger in F73316B0063G300SP is made of beryllium copper and is gold-plated.
