Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F502 |
| Pas (mm/mil) | 2,54 / 100 |
| Température | -45°C...+80°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 24.7 |
| Hauteur hors tout (mm) | 6.2 |
| Diamètre du style de pointe (mm) | 1.9 |
| Diamètre du fût (mm) | 1.37 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 12 |
| Matériau du piston | Steel |
| Revêtement du piston | Nickel |
| Matériau du fût | Bronze |
| Revêtement du fût | Silver |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 60 |
| Force du ressort (cN) | 130 |
| Course nominale (mm) | 2.7 |
| Course maximale (mm) | 4.1 |
| Précision de pointage +/- (mm) | 0.05 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 5 |
| Résistance de contact typique (mΩ) | 55 |
Graphiques
Beschreibung des Produkts

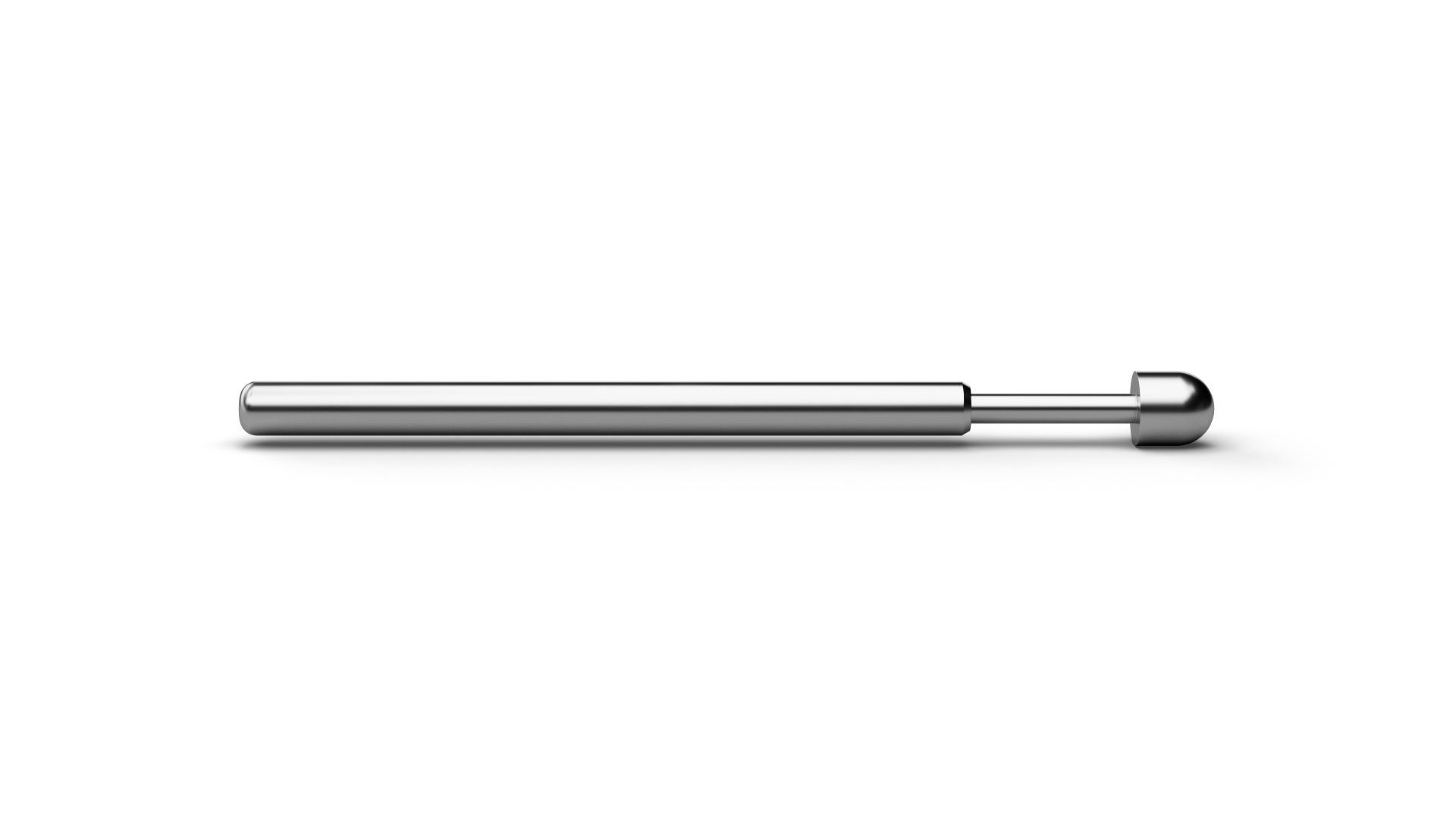

As a Basic Contact Probe, F50212S190N130 (item number 1001341) establishes a spring-loaded electrical connection to the test point. With tip style 12 (Spherical stepped), F50212S190N130 combines ICT/FCT use with a geometry intended for clean contact surfaces where marking or scratching should be minimized. F50212S190N130 combines a pitch of 2.54 mm / 100 mil with tip style 12 (Spherical stepped) and a tip diameter of 1.9 mm. For F50212S190N130, spring force is 130 cN at a nominal travel of 2.7 mm. The electrical rating of F50212S190N130 combines 5 A continuous current with 55 mΩ typical contact resistance. The plunger in F50212S190N130 is made of steel and is Nickel-plated.
