Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F538 |
| Pas (mm/mil) | 2,54 / 100 |
| Température | -45°C...+80°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 25.7 |
| Hauteur hors tout (mm) | 7.2 |
| Diamètre du style de pointe (mm) | 1.3 |
| Diamètre du fût (mm) | 1.37 |
| Matériaux et surfaces | |
|---|---|

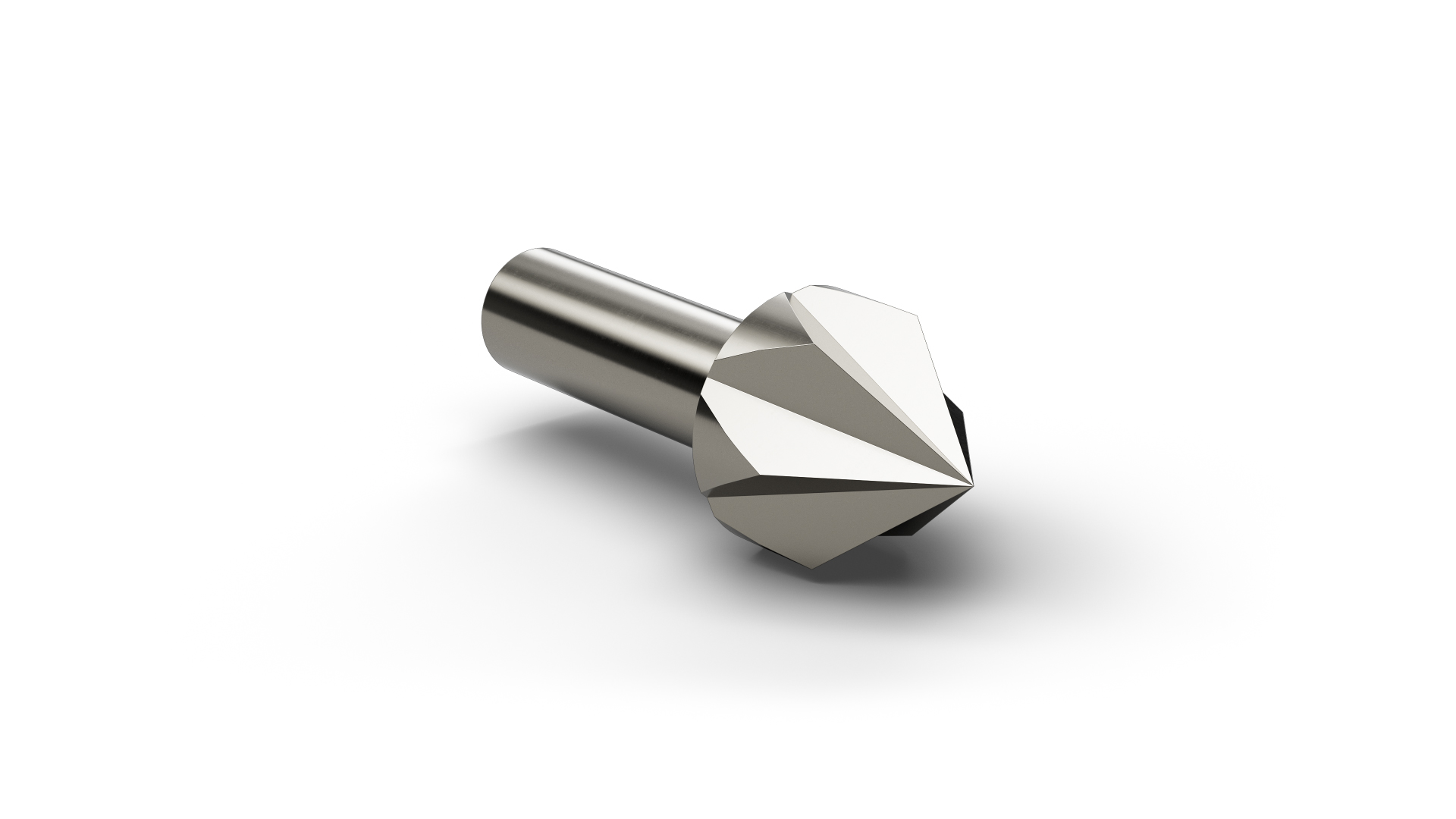

| Style de pointe | 07 |
| Matériau du piston | Steel |
| Revêtement du piston | Nickel |
| Matériau du fût | Bronze |
| Revêtement du fût | Silver |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 60 |
| Force du ressort (cN) | 220 |
| Course nominale (mm) | 2.7 |
| Course maximale (mm) | 4 |
| Précision de pointage +/- (mm) | 0.05 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 5 |
| Résistance de contact typique (mΩ) | 55 |
Graphiques
Beschreibung des Produkts

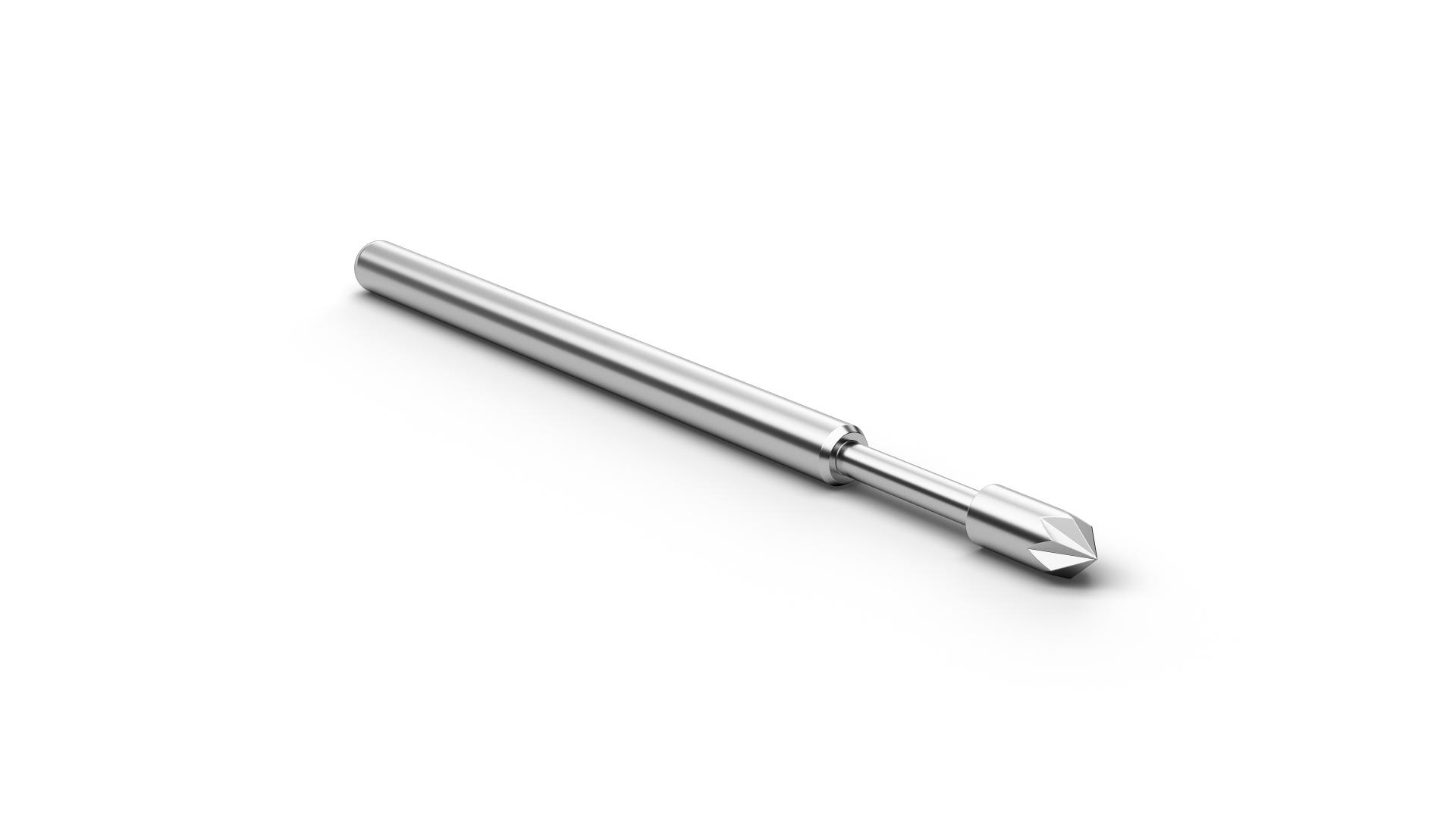

F53807S130N220 (item number 1001344) is a Contact Probe for defined interfaces within electronic test setups. F53807S130N220 provides a standardized contact or interface element for repeatable transfer of test and measurement signals between fixture and test system. The design combines a pitch of 2.54 mm / 100 mil with tip style 07 (Hexagonal 90° stepped) and a tip diameter of 1.3 mm. F53807S130N220 operates with 220 cN spring force and 2.7 mm nominal travel. F53807S130N220 is specified for 5 A continuous current.
