Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | FP-S |
| Pas (mm/mil) | 1,00 / 39 |
| Température | -45°C...+100°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 15.8 |
| Hauteur hors tout (mm) | 4 |
| Diamètre du style de pointe (mm) | 0.34 |
| Diamètre du fût (mm) | 0.48 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 01 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Bronze |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 15 |
| Force du ressort (cN) | 50 |
| Course nominale (mm) | 2 |
| Course maximale (mm) | 2.3 |
| Précision de pointage +/- (mm) | 0.05 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 1 |
| Résistance de contact typique (mΩ) | 65 |
Graphiques
Beschreibung des Produkts

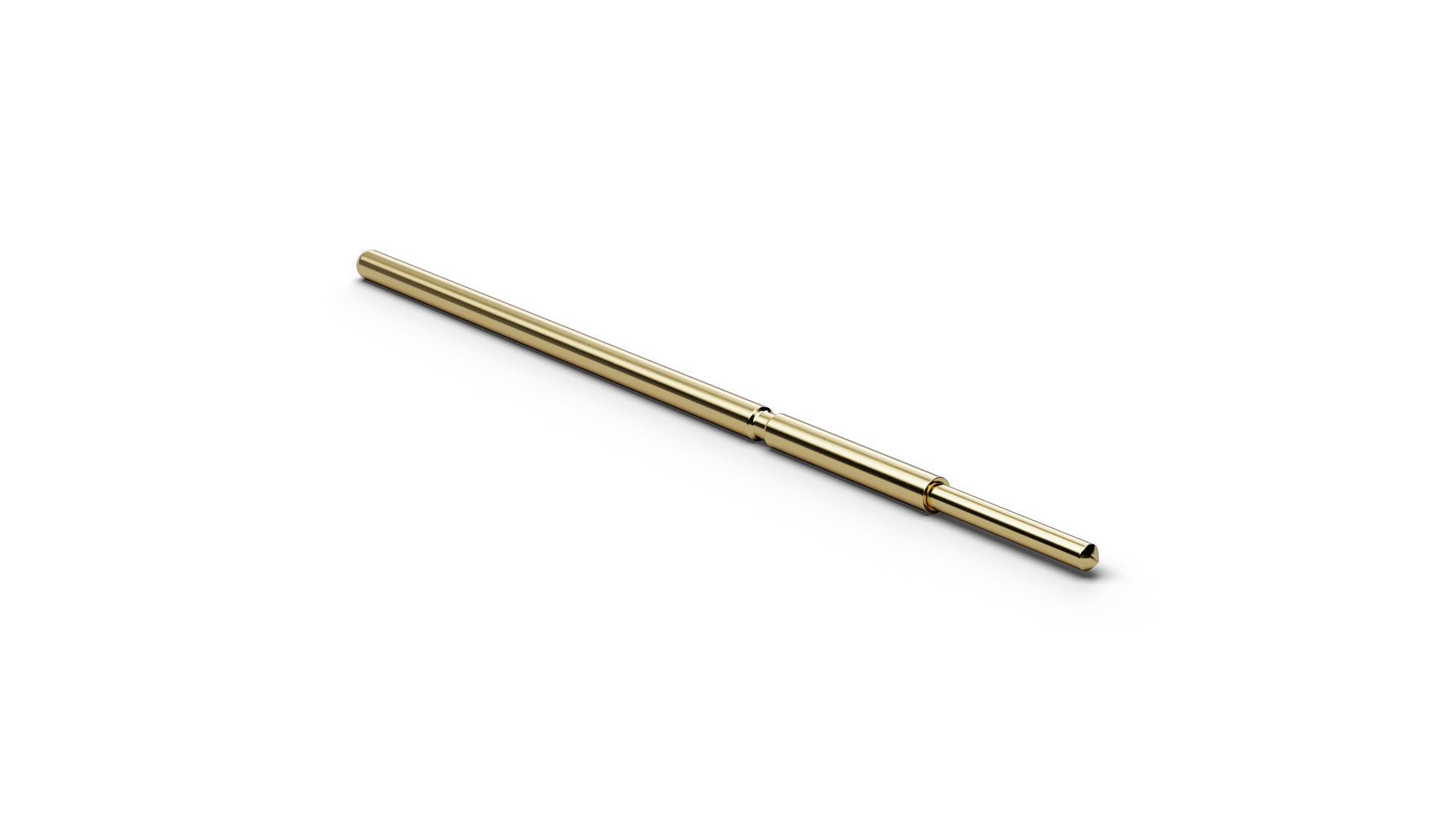

The Fine Pitch Probe FP480S01B034G050L158 (item number 1001399) is designed for precise contacting where installation space is limited. Tip style 01 (Conical 90°) targets FP480S01B034G050L158 at solder pads and vias at small pitches; Fine Pitch Probes are used, among other applications, in semiconductor final test, WLCSP solutions, MEMS and micro-PCB testing. Key design data for FP480S01B034G050L158 includes pitch 1 mm / 39 mil, spring force 50 cN, continuous current 1 A. FP480S01B034G050L158 belongs to the FP-S family.
