Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F788 |
| Pas (mm/mil) | 1,27 / 50 |
| Température | -45°C...+80°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 43 |
| Hauteur hors tout (mm) | 12 |
| Diamètre du style de pointe (mm) | 0.6 |
| Diamètre du fût (mm) | 0.78 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 11 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Bronze |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 30 |
| Force du ressort (cN) | 165 |
| Course nominale (mm) | 6.4 |
| Course maximale (mm) | 7 |
| Précision de pointage +/- (mm) | 0.1 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 2 |
| Résistance de contact typique (mΩ) | 20 |
Graphiques
Beschreibung des Produkts

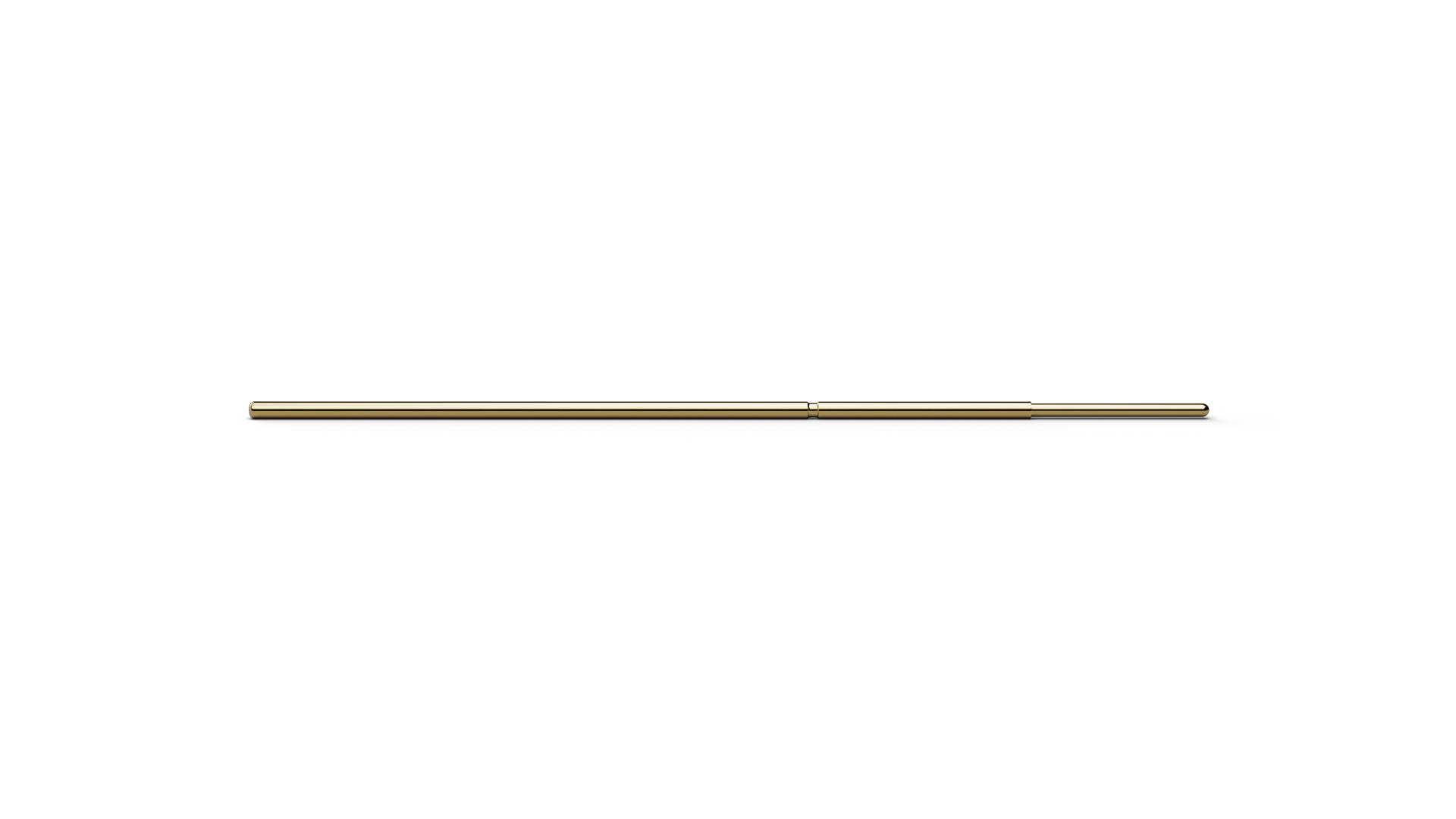

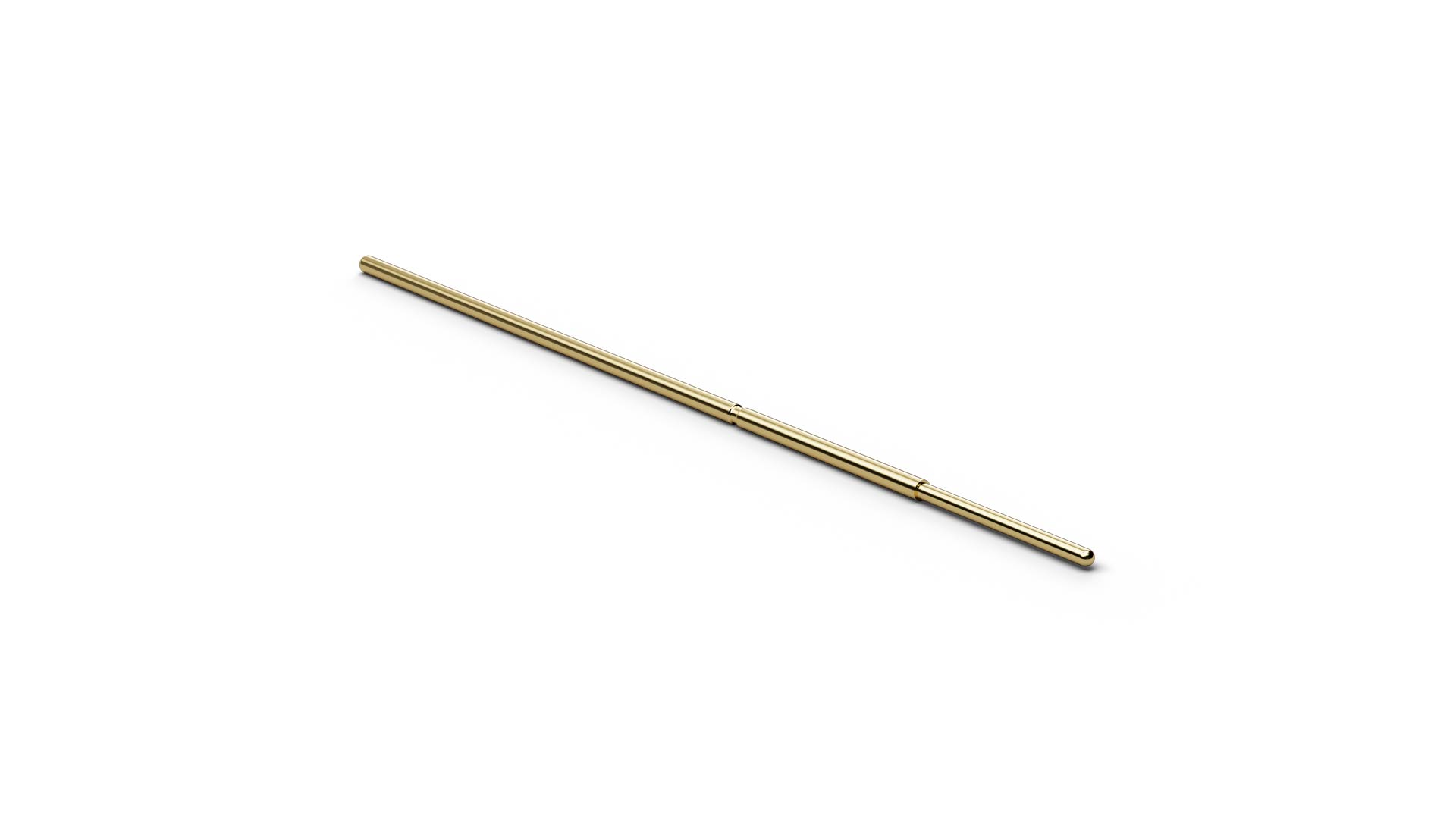

As a Basic Contact Probe, F78811B060G165 (item number 1001548) establishes a spring-loaded electrical connection to the test point. With tip style 11 (Spherical), F78811B060G165 combines ICT/FCT use with a geometry intended for clean contact surfaces where marking or scratching should be minimized. F78811B060G165 combines a pitch of 1.27 mm / 50 mil with tip style 11 (Spherical) and a tip diameter of 0.6 mm. F78811B060G165 operates with 165 cN spring force and 6.4 mm nominal travel. The electrical rating of F78811B060G165 combines 2 A continuous current with 20 mΩ typical contact resistance. The plunger in F78811B060G165 is made of beryllium copper and is gold-plated.
