Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F786 |
| Pas (mm/mil) | 2,54 / 100 |
| Température | -45°C...+80°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 38 |
| Hauteur hors tout (mm) | 16 |
| Diamètre du style de pointe (mm) | 1.3 |
| Diamètre du fût (mm) | 1.66 |
| Diamètre du collet (mm) | 2.04 |
| Diamètre de la bague de serrage (mm) | 2.04 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 33 |
| Matériau du piston | Steel |
| Revêtement du piston | Longtime Gold |
| Matériau du fût | Nickel silver |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 70 |
| Force du ressort (cN) | 300 |
| Course nominale (mm) | 6.4 |
| Course maximale (mm) | 8 |
| Précision de pointage +/- (mm) | 0.1 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 5 |
| Résistance de contact typique (mΩ) | 25 |
Graphiques
Beschreibung des Produkts

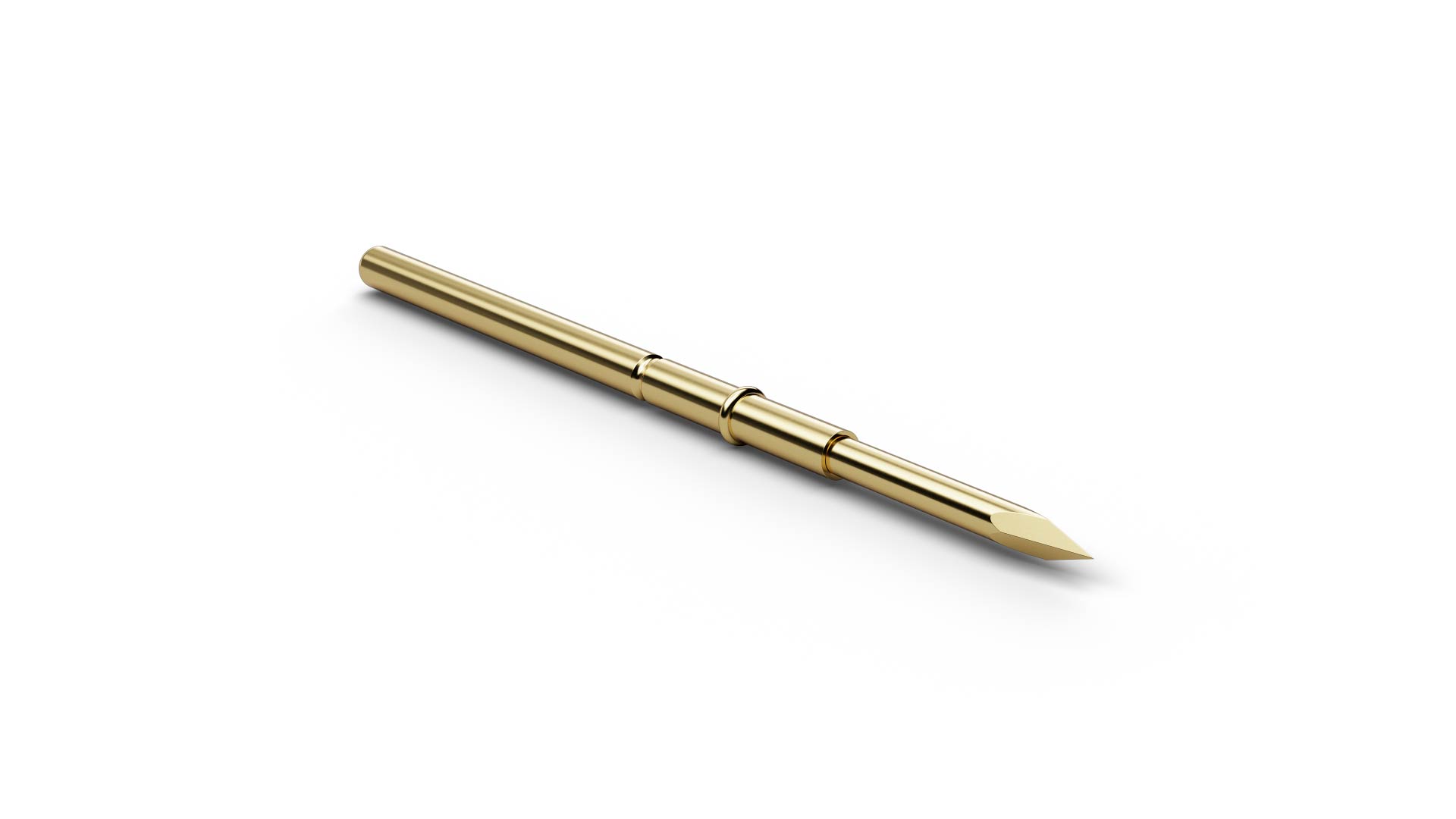

F78633S130L300 (item number 1003047) is a Basic Contact Probe for repeatable temporary connections between the test system and a test point. With tip style 33 (Square lance 38°), F78633S130L300 combines ICT/FCT use with a geometry intended for vias and solder pads where the edges can break through residues and oxide layers. F78633S130L300 combines a pitch of 2.54 mm / 100 mil with tip style 33 (Square lance 38°) and a tip diameter of 1.3 mm. For F78633S130L300, spring force is 300 cN at a nominal travel of 6.4 mm. The electrical rating of F78633S130L300 combines 5 A continuous current with 25 mΩ typical contact resistance. The plunger in F78633S130L300 is made of steel and uses Longtime Gold plating.
