Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F875-NO |
| Pas (mm/mil) | 2,54 / 100 |
| Température | -45°C...+100°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 50.6 |
| Hauteur hors tout (mm) | 10.2 |
| Diamètre du style de pointe (mm) | 1.8 |
| Diamètre du fût (mm) | 1.65 |
| Diamètre du collet (mm) | 2.3 |
| Diamètre de la bague de serrage (mm) | 2.3 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 17K |
| Matériau de la pointe | Plastic |
| Revêtement de la pointe | Uncoated |
| Matériau du piston | Brass |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 70 |
| Force du ressort (cN) | 300 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.08 |
| Filetage | M1,6 |
| Taille d’outil (mm) | 1,7 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 5 |
| Résistance de contact typique (mΩ) | 65 |
| Course de l’interrupteur (mm) | 1.5 |
| Courant continu (A) 2 | 1 |
Graphiques
Beschreibung des Produkts

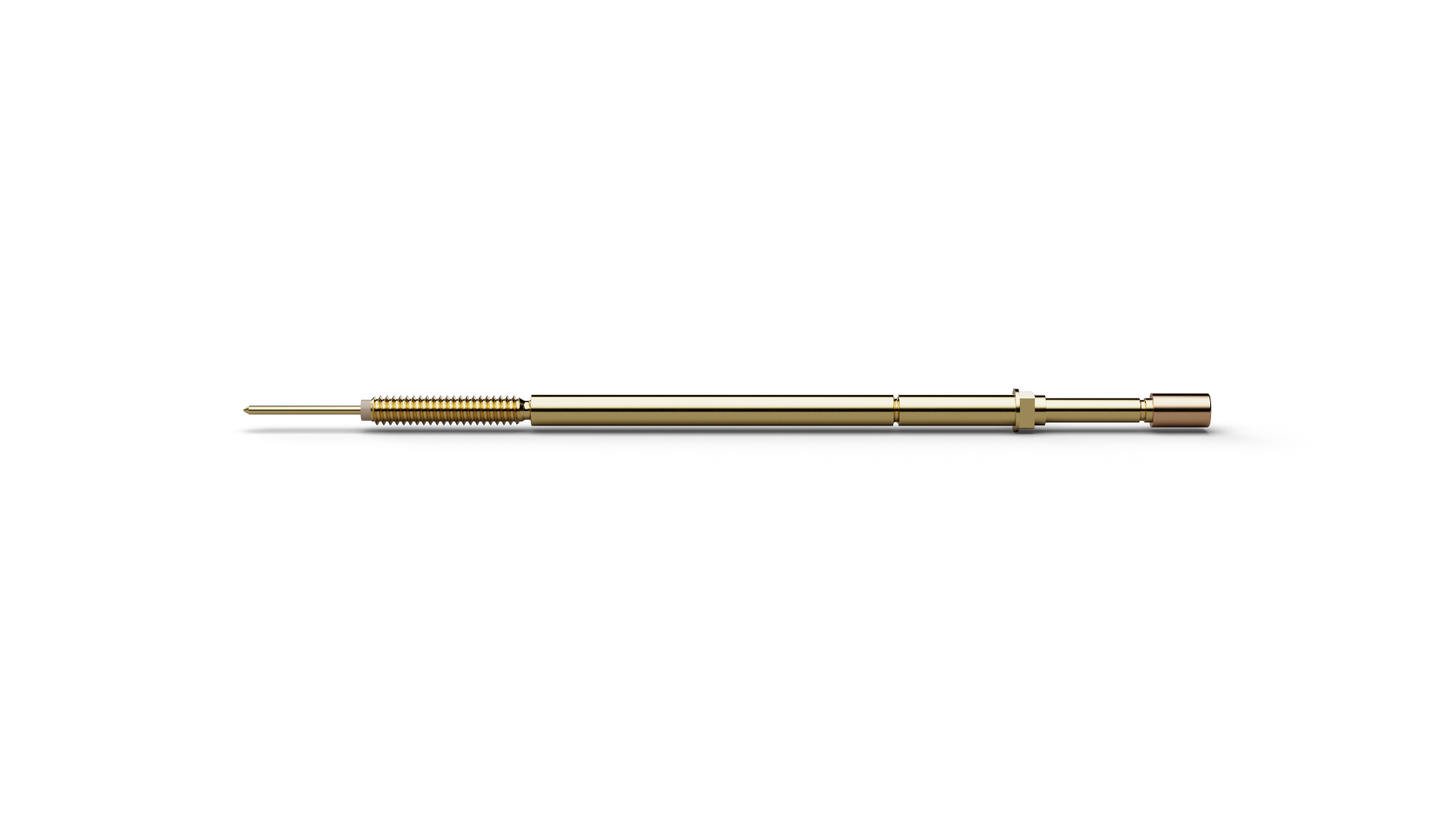

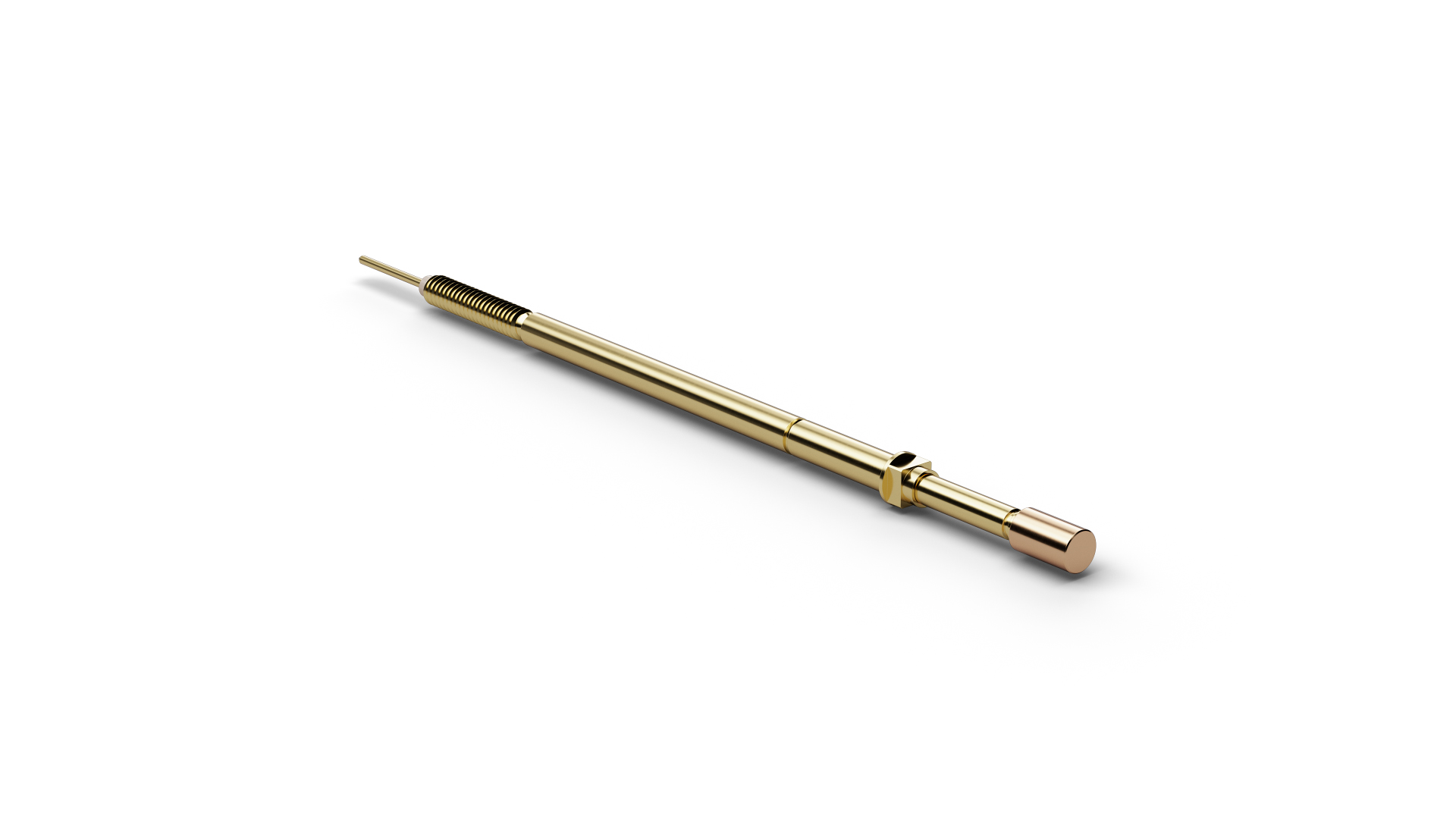

The Normally Open Switch Probe F87517K180U300 (item number 1003092) combines spring-loaded contacting with a defined switching or sensing function. F87517K180U300 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. In F87517K180U300, the normally open function closes the electrical contact at the defined actuation travel, combining contacting with presence or position information. F87517K180U300 operates with 300 cN spring force and 4 mm nominal travel. F87517K180U300 is rated for 5 A continuous current with a typical contact resistance of 65 mΩ. F87517K180U300 combines a pitch of 2.54 mm / 100 mil with tip style 17K and a tip diameter of 1.8 mm.
