Données techniques
| Généralités | |
|---|---|
| Structure | Coaxial Probe |
| Type/famille | F822 |
| Pas (mm/mil) | 5,50 / 217 |
| Température | -45°C...+200°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 31 |
| Hauteur hors tout (mm) | 8.2 |
| Diamètre du style de pointe (mm) | 4 |
| Diamètre du fût (mm) | 4.3 |
| Diamètre du collet (mm) | 4.5 |
| Diamètre de la bague de serrage (mm) | 4.5 |
| Distance intérieure/extérieure (mm) | 2 |
| Diamètre du style de pointe (mm) 2 | 0.64 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 05 |
| Style de pointe 2 | 17 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Bronze |
| Revêtement du fût | Uncoated |
| Matériau du ressort | High-grade steel |
| Revêtement du ressort | Uncoated |
| Matériau du piston 2 | Steel |
| Revêtement du piston 2 | Longtime Gold |
| Matériau du ressort 2 | High-grade steel |
| Revêtement du ressort 2 | Uncoated |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 250 |
| Force du ressort (cN) | 450 |
| Course nominale (mm) | 2 |
| Course maximale (mm) | 2.6 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 6 |
| Résistance de contact typique (mΩ) | 60 |
| Impédance (Ω) | 50 |
| Fréquence (GHz) | 1.2 |
| Courant continu (A) 2 | 1.6 |
| Résistance de contact typique (mΩ) 2 | 30 |
| Spécifications des contacts internes | |
|---|---|
| Course nominale (mm) 2 | 3 |
| Course maximale (mm) 2 | 3.5 |
| Précontrainte (cN) 2 | 100 |
| Force du ressort (cN) 2 | 200 |
Graphiques
Beschreibung des Produkts

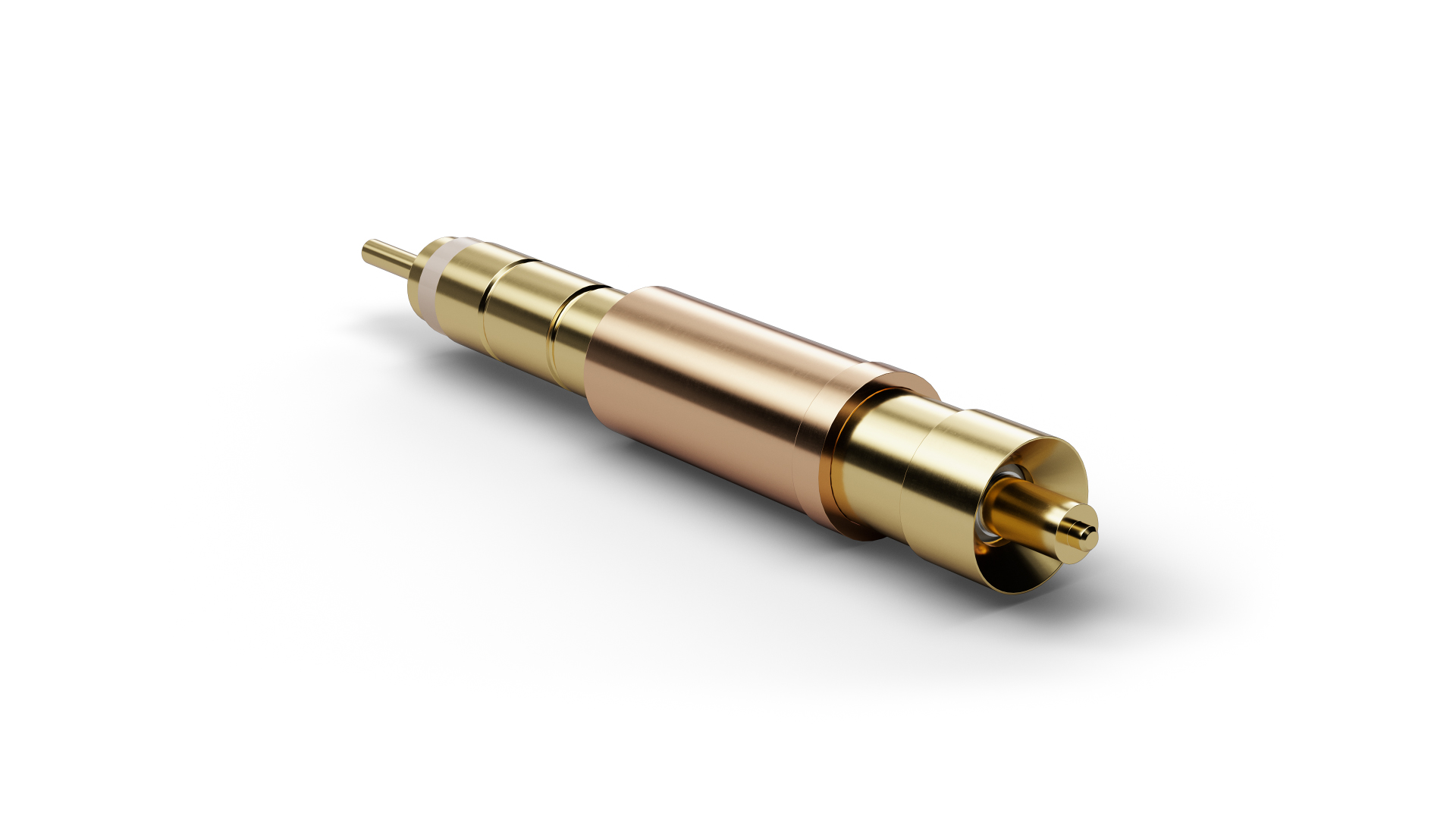

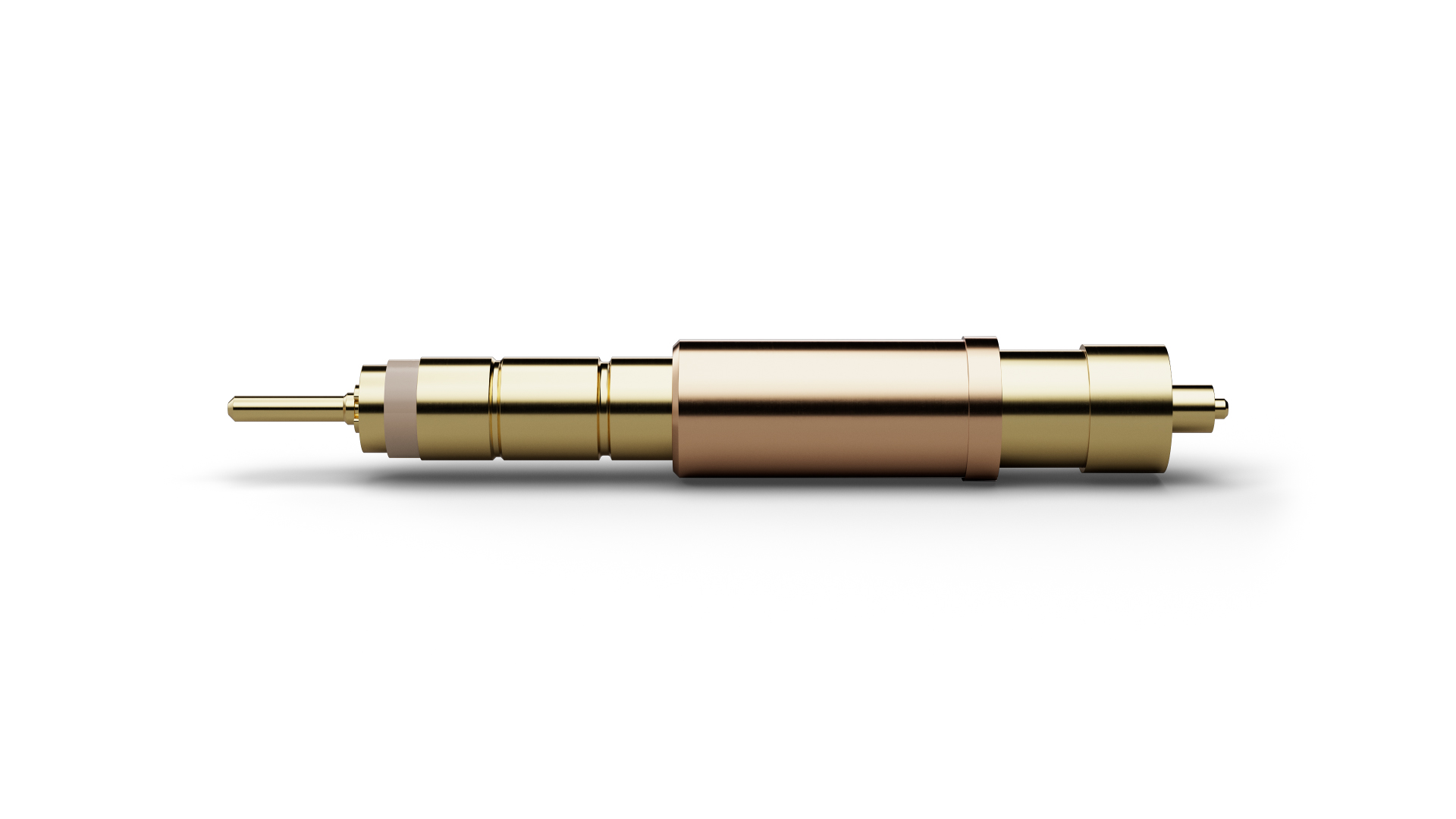

The Kelvin Probe F82217S0006L650 (item number 1004035) is a Contact Probe for precise four-wire resistance measurements. The separate current and voltage paths in F82217S0006L650 support four-wire measurements in which lead and contact resistance have minimal influence on the result. The impedance specified for F82217S0006L650 is 50 Ω. The frequency range of F82217S0006L650 extends up to 1.2 GHz. The pitch of F82217S0006L650 is 5.5 mm / 217 mil. For F82217S0006L650, spring forces for the outer and inner contacts are 450 / 200 cN.
