Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F773 |
| Pas (mm/mil) | 3,50 / 138 |
| Température | -45°C...+80°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 27 |
| Hauteur hors tout (mm) | 10 |
| Diamètre du style de pointe (mm) | 2.3 |
| Diamètre du fût (mm) | 2.65 |
| Diamètre du collet (mm) | 3 |
| Diamètre de la bague de serrage (mm) | 3 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 17 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Bronze |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 50 |
| Force du ressort (cN) | 150 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.1 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 10 |
| Résistance de contact typique (mΩ) | 25 |
Graphiques
Beschreibung des Produkts

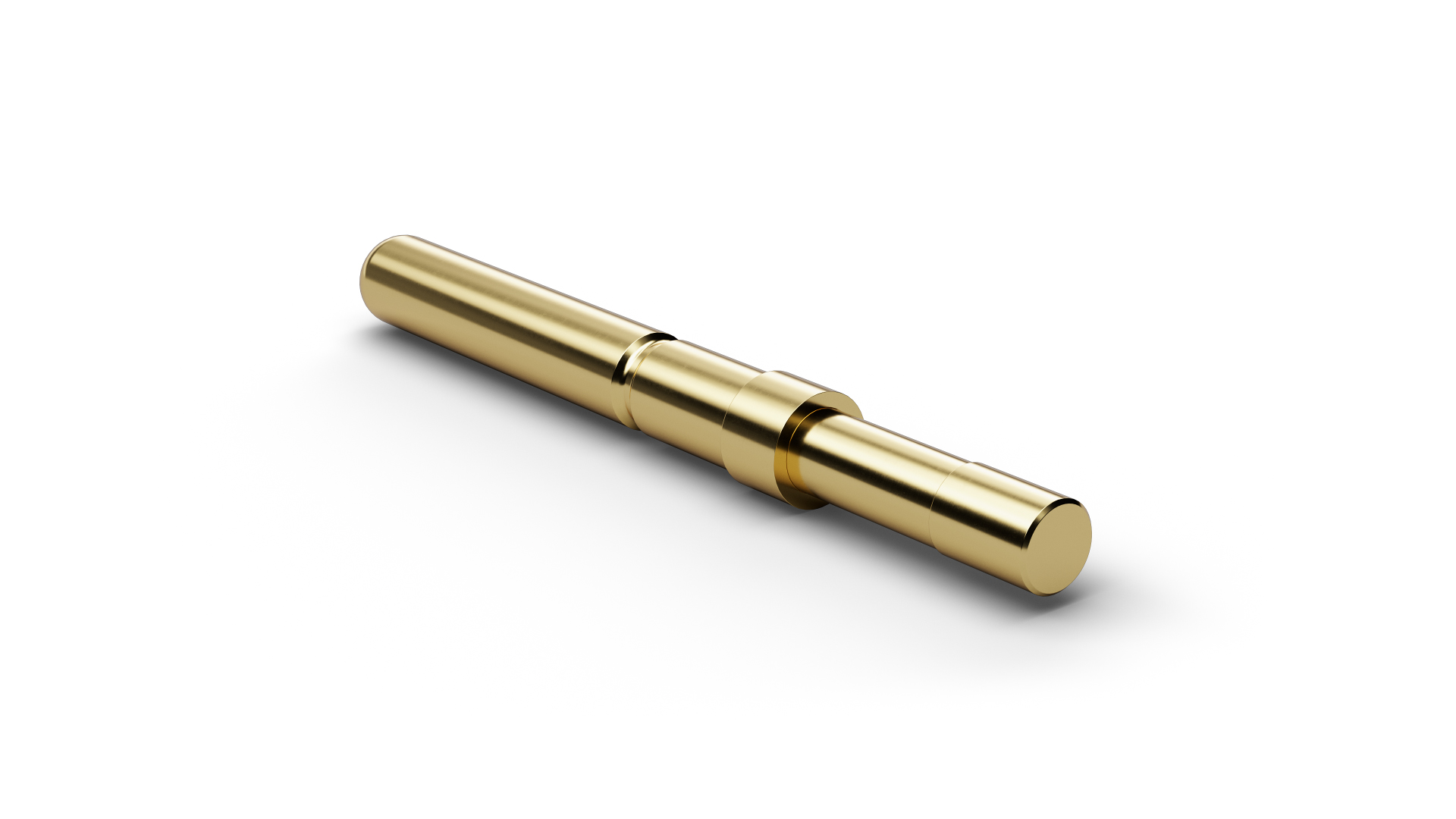

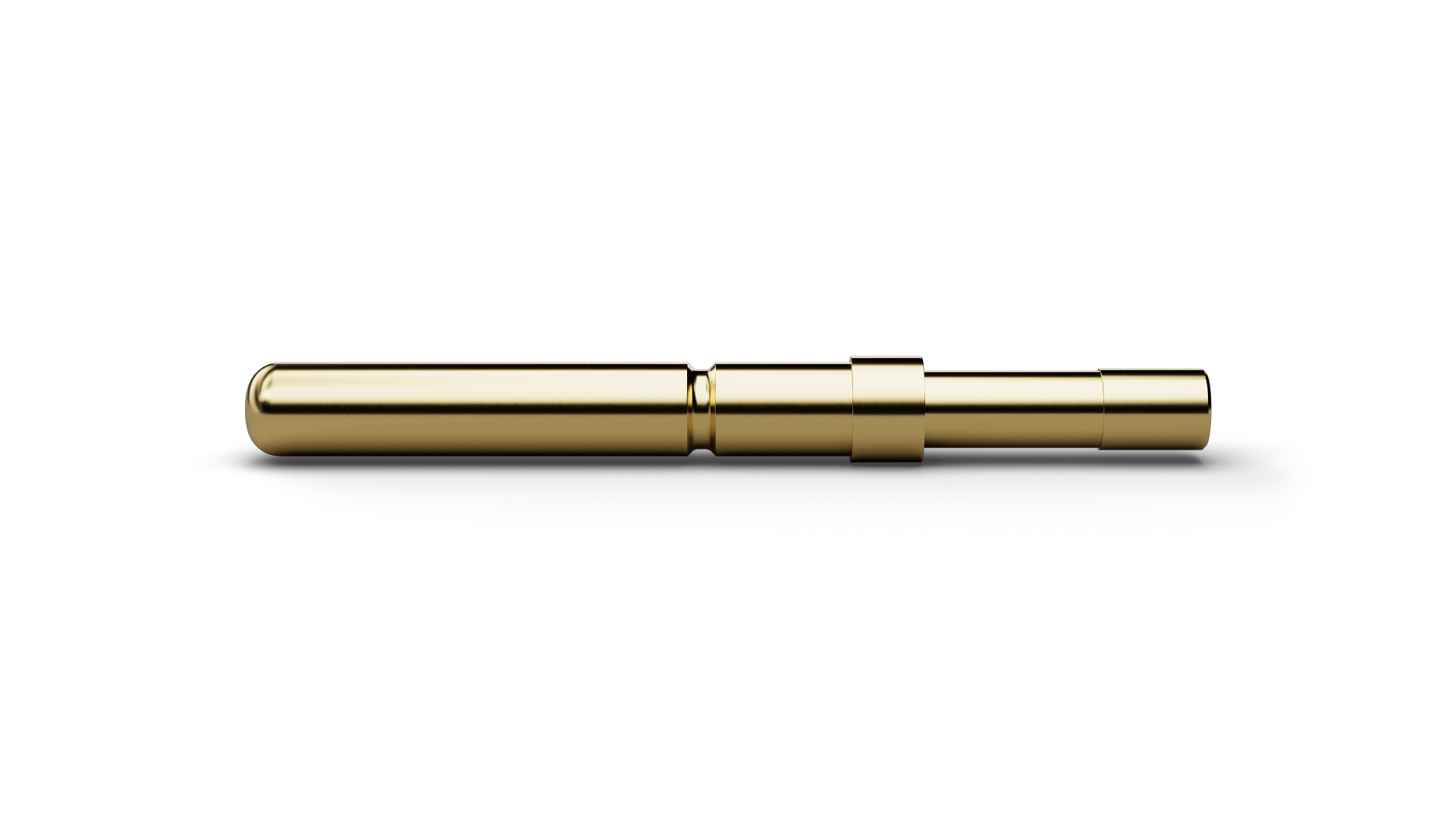

F77317B230G150 (item number 1004112) is a Basic Contact Probe for repeatable temporary connections between the test system and a test point. With tip style 17 (Flat stepped), F77317B230G150 combines ICT/FCT use with a geometry intended for solder pads and contact pins. F77317B230G150 combines a pitch of 3.5 mm / 138 mil with tip style 17 (Flat stepped) and a tip diameter of 2.3 mm. For F77317B230G150, spring force is 150 cN at a nominal travel of 4 mm. F77317B230G150 is rated for 10 A continuous current with a typical contact resistance of 25 mΩ. The plunger in F77317B230G150 is made of beryllium copper and is gold-plated.
