Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F887-NO |
| Pas (mm/mil) | 4,00 / 157 |
| Température | -45°C...+100°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 24.5 |
| Hauteur hors tout (mm) | 9 |
| Diamètre du style de pointe (mm) | 3 |
| Diamètre du fût (mm) | 2.46 |
| Diamètre du collet (mm) | 3.5 |
| Diamètre de la bague de serrage (mm) | 3.5 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 17 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 60 |
| Force du ressort (cN) | 150 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.1 |
| Filetage | M3X0,35 |
| Taille d’outil (mm) | 2,5 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 10 |
| Résistance de contact typique (mΩ) | 40 |
| Course de l’interrupteur (mm) | 1.7 |
| Courant continu (A) 2 | 1 |
Graphiques
Beschreibung des Produkts

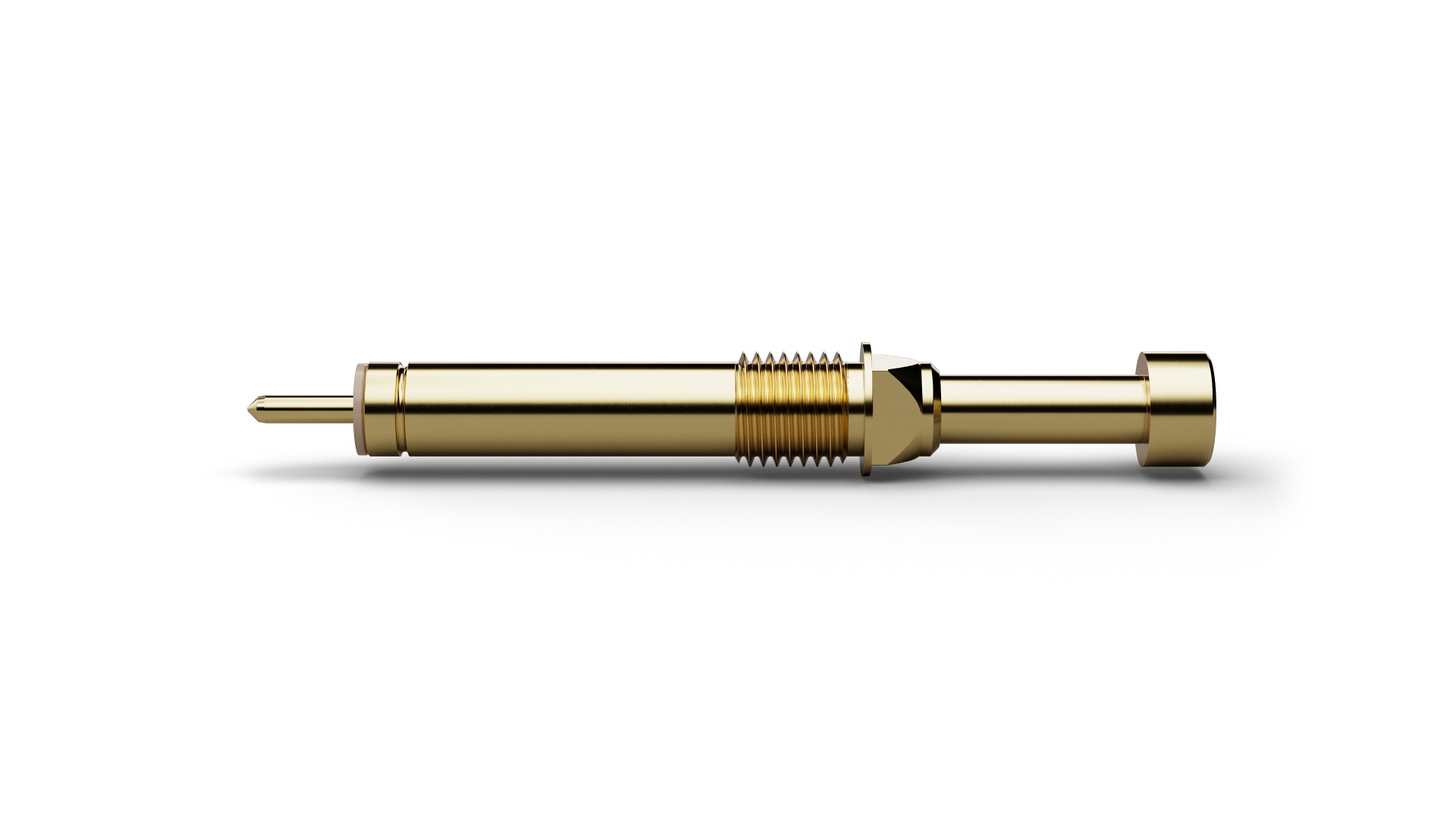

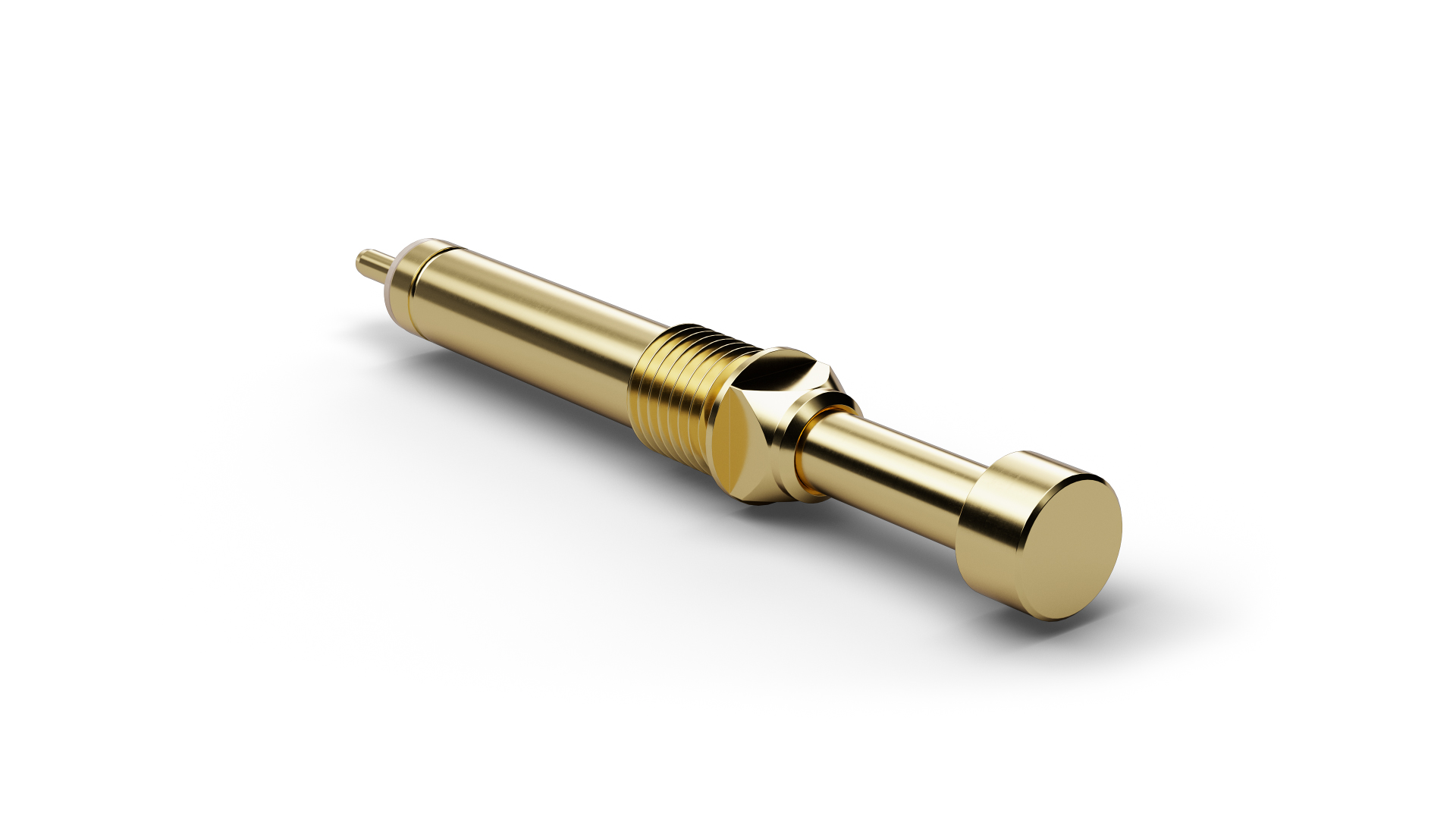

The Normally Open Switch Probe F88717B300G150 (item number 1004982) combines spring-loaded contacting with a defined switching or sensing function. F88717B300G150 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. In F88717B300G150, the normally open function closes the electrical contact at the defined actuation travel, combining contacting with presence or position information. F88717B300G150 operates with 150 cN spring force and 4 mm nominal travel. The electrical rating of F88717B300G150 combines 10 A continuous current with 40 mΩ typical contact resistance. F88717B300G150 combines a pitch of 4 mm / 157 mil with tip style 17 (Flat stepped) and a tip diameter of 3 mm.
