Données techniques
| Généralités | |
|---|---|

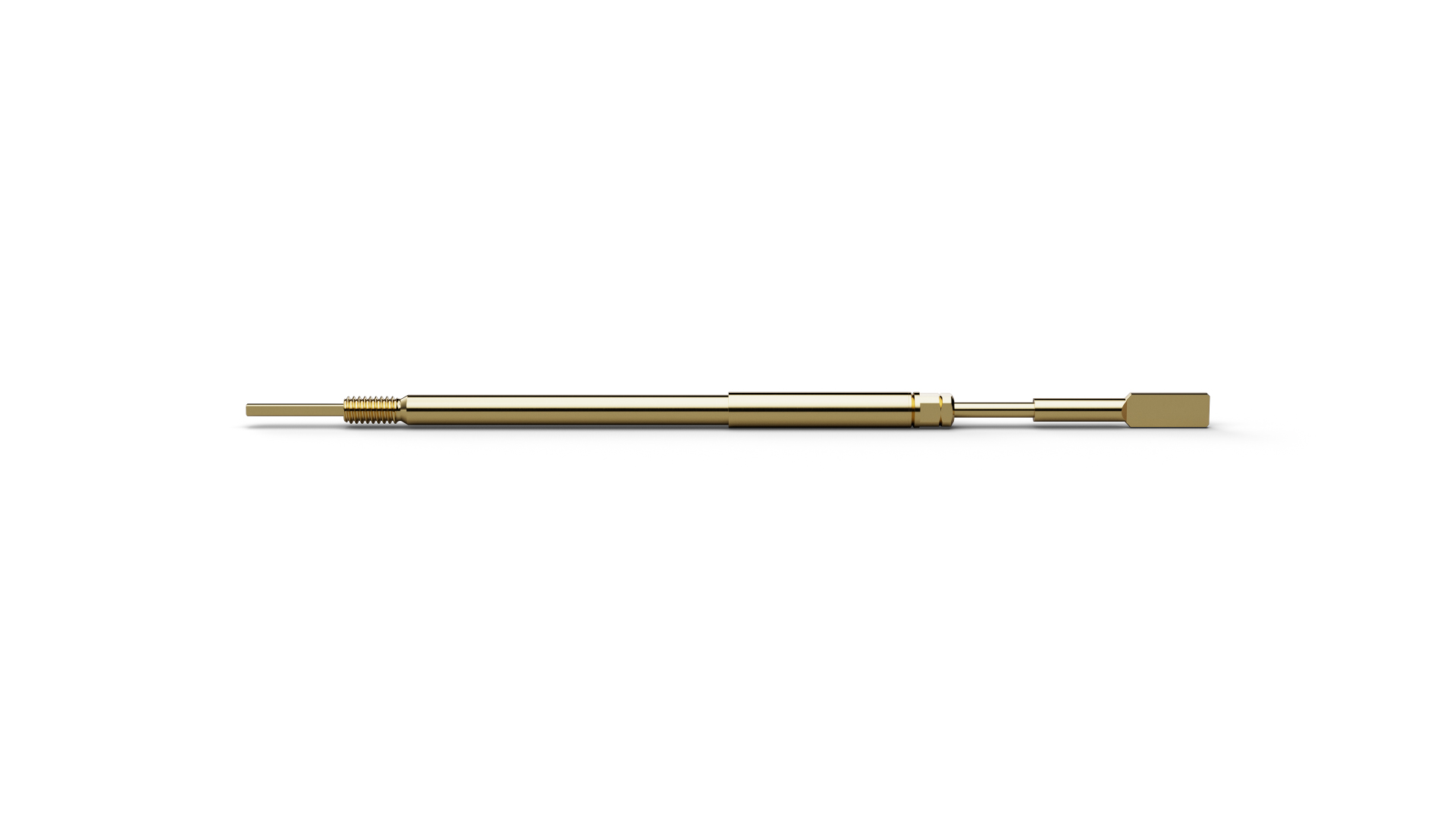

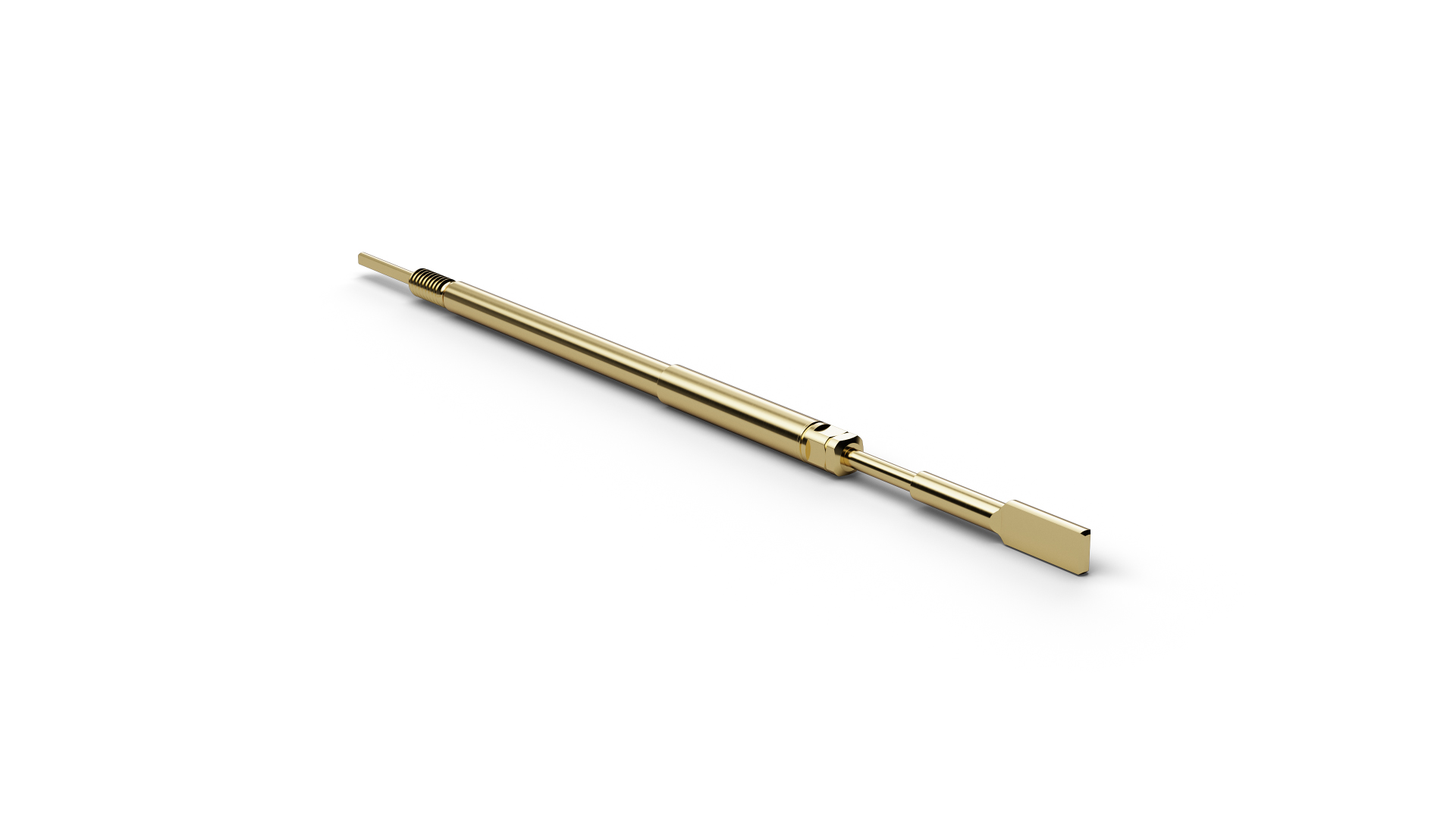

| Structure | Basic Contact Probe |
| Type/famille | VF3 |
| Pas (mm/mil) | 3,00 / 118 |
| Température | -45°C...+100°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 69.7 |
| Hauteur hors tout (mm) | 34.8 |
| Diamètre du style de pointe (mm) | 2.5 |
| Diamètre du fût (mm) | 2.19 |
| Diamètre du collet (mm) | 2.6 |
| Diamètre de la bague de serrage (mm) | 2.6 |
| A – diamètre de la lame (mm) | 2.5 |
| B – largeur de la lame (mm) | 0.8 |
| C – longueur de la lame (mm) | 6 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 83 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 300 |
| Force du ressort (cN) | 1500 |
| Course nominale (mm) | 5 |
| Course maximale (mm) | 5.5 |
| Précision de pointage +/- (mm) | 0.1 |
| Filetage | M2X0,2 |
| Taille d’outil (mm) | 2,2 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 8 |
| Résistance de contact typique (mΩ) | 30 |
