Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F875-NO |
| Pas (mm/mil) | 2,54 / 100 |
| Température | -45°C...+100°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 50.6 |
| Hauteur hors tout (mm) | 10.2 |
| Diamètre du style de pointe (mm) | 0.8 |
| Diamètre du fût (mm) | 1.65 |
| Diamètre du collet (mm) | 2.3 |
| Diamètre de la bague de serrage (mm) | 2.3 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 16 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 30 |
| Force du ressort (cN) | 350 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.08 |
| Filetage | M1,6 |
| Taille d’outil (mm) | 1,7 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 5 |
| Résistance de contact typique (mΩ) | 65 |
| Course de l’interrupteur (mm) | 1.5 |
| Courant continu (A) 2 | 1 |
Graphiques
Beschreibung des Produkts

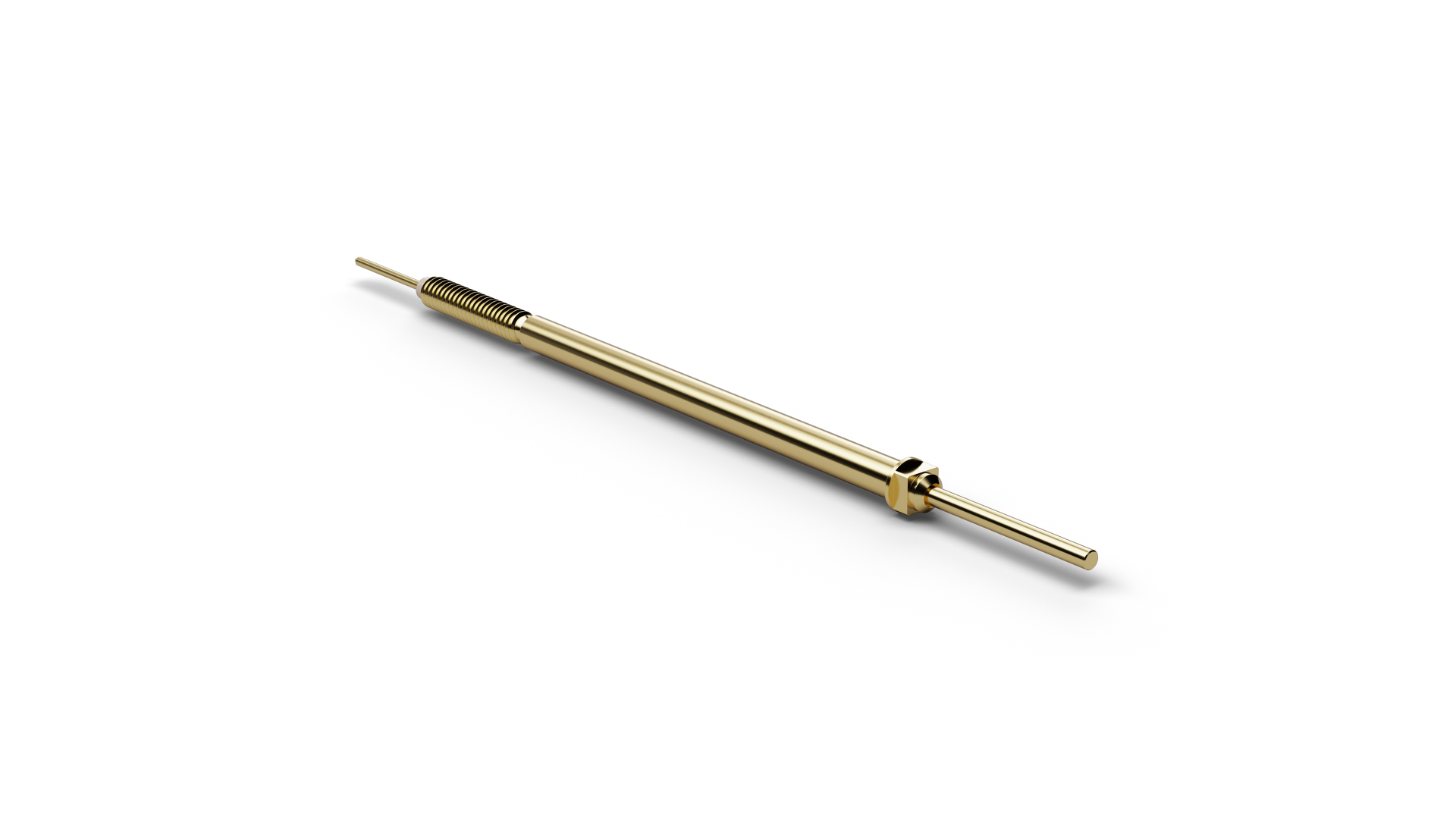

The Normally Open Switch Probe F87516B080G350 (item number 1005260) combines spring-loaded contacting with a defined switching or sensing function. F87516B080G350 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. In F87516B080G350, the normally open function closes the electrical contact at the defined actuation travel, combining contacting with presence or position information. F87516B080G350 operates with 350 cN spring force and 4 mm nominal travel. F87516B080G350 is rated for 5 A continuous current with a typical contact resistance of 65 mΩ. F87516B080G350 combines a pitch of 2.54 mm / 100 mil with tip style 16 (Flat) and a tip diameter of 0.8 mm.
