Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F772 |
| Pas (mm/mil) | 2,54 / 100 |
| Température | -45°C...+80°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 32 |
| Hauteur hors tout (mm) | 10 |
| Diamètre du style de pointe (mm) | 0.8 |
| Diamètre du fût (mm) | 1.66 |
| Diamètre du collet (mm) | 2.04 |
| Diamètre de la bague de serrage (mm) | 2.04 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 18 |
| Matériau du piston | Steel |
| Revêtement du piston | Nickel |
| Matériau du fût | Nickel silver |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 60 |
| Force du ressort (cN) | 150 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.08 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 5 |
| Résistance de contact typique (mΩ) | 25 |
Graphiques
Beschreibung des Produkts

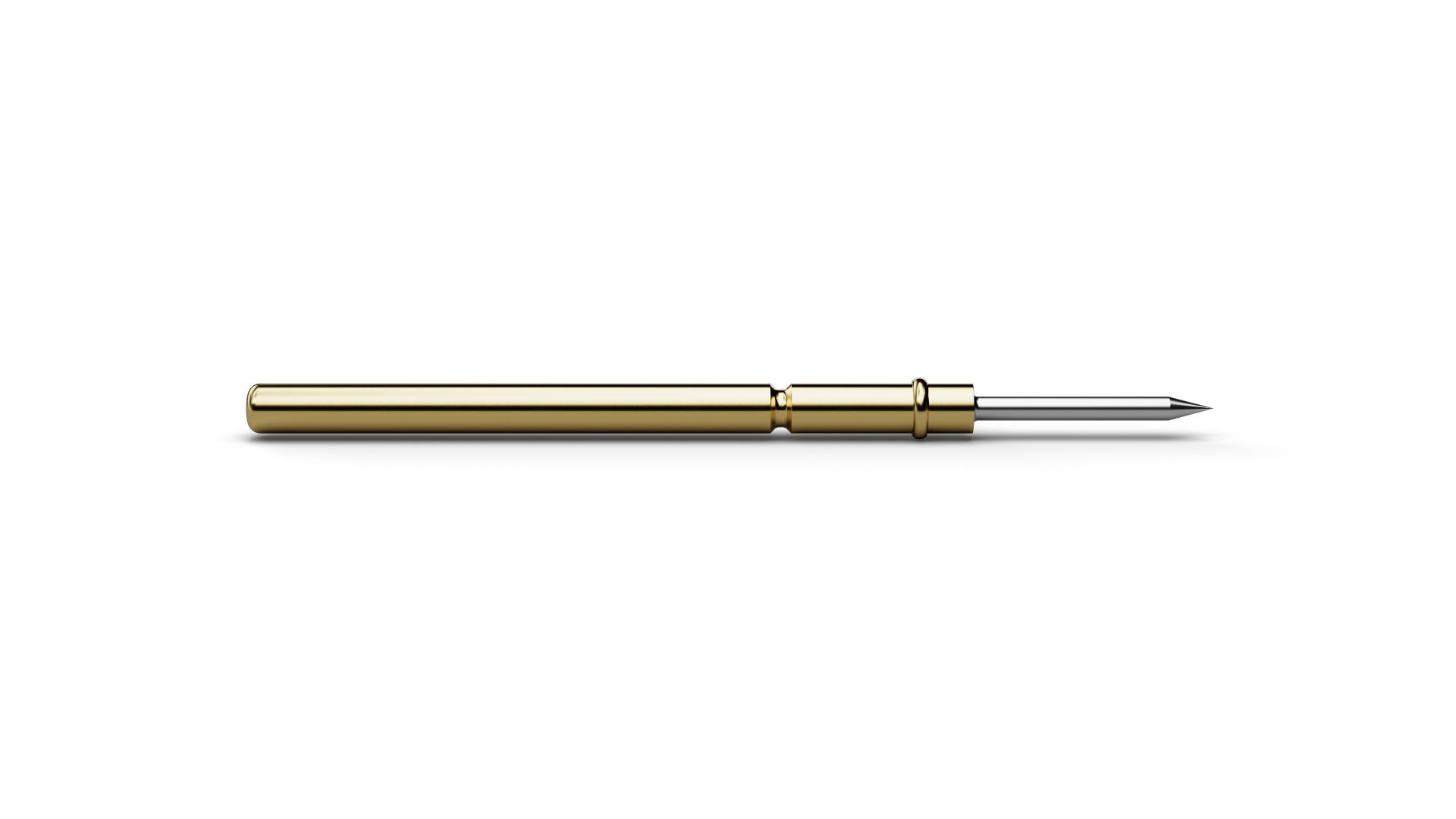

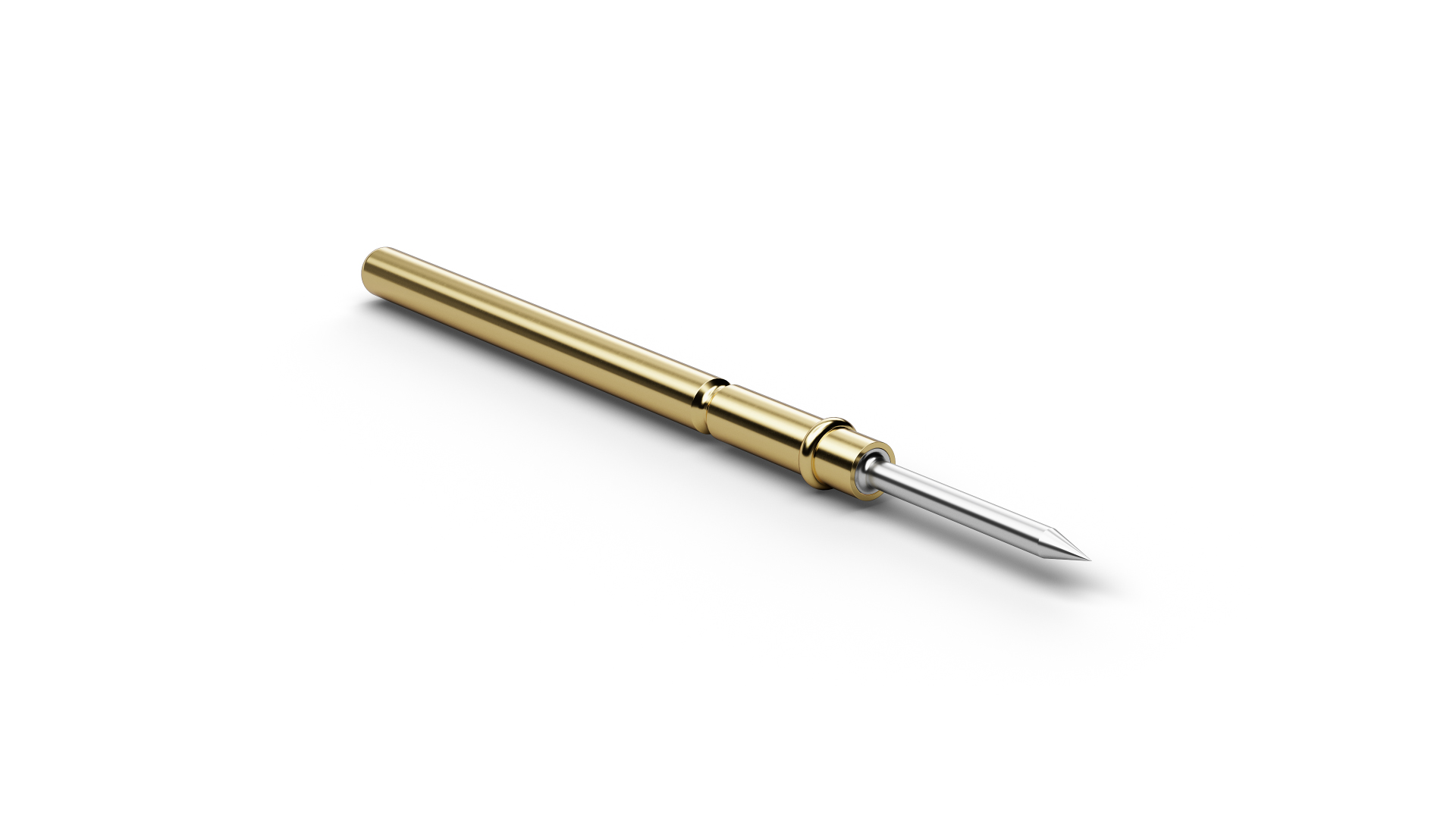

As a Basic Contact Probe, F77218S080N150 (item number 1005871) establishes a spring-loaded electrical connection to the test point. With tip style 18 (Conical 30°), F77218S080N150 combines ICT/FCT use with a geometry intended for solder pads and vias. The design combines a pitch of 2.54 mm / 100 mil with tip style 18 (Conical 30°) and a tip diameter of 0.8 mm. F77218S080N150 operates with 150 cN spring force and 4 mm nominal travel. F77218S080N150 is rated for 5 A continuous current with a typical contact resistance of 25 mΩ. The plunger in F77218S080N150 is made of steel and is Nickel-plated.
