Données techniques
| Généralités | |
|---|---|

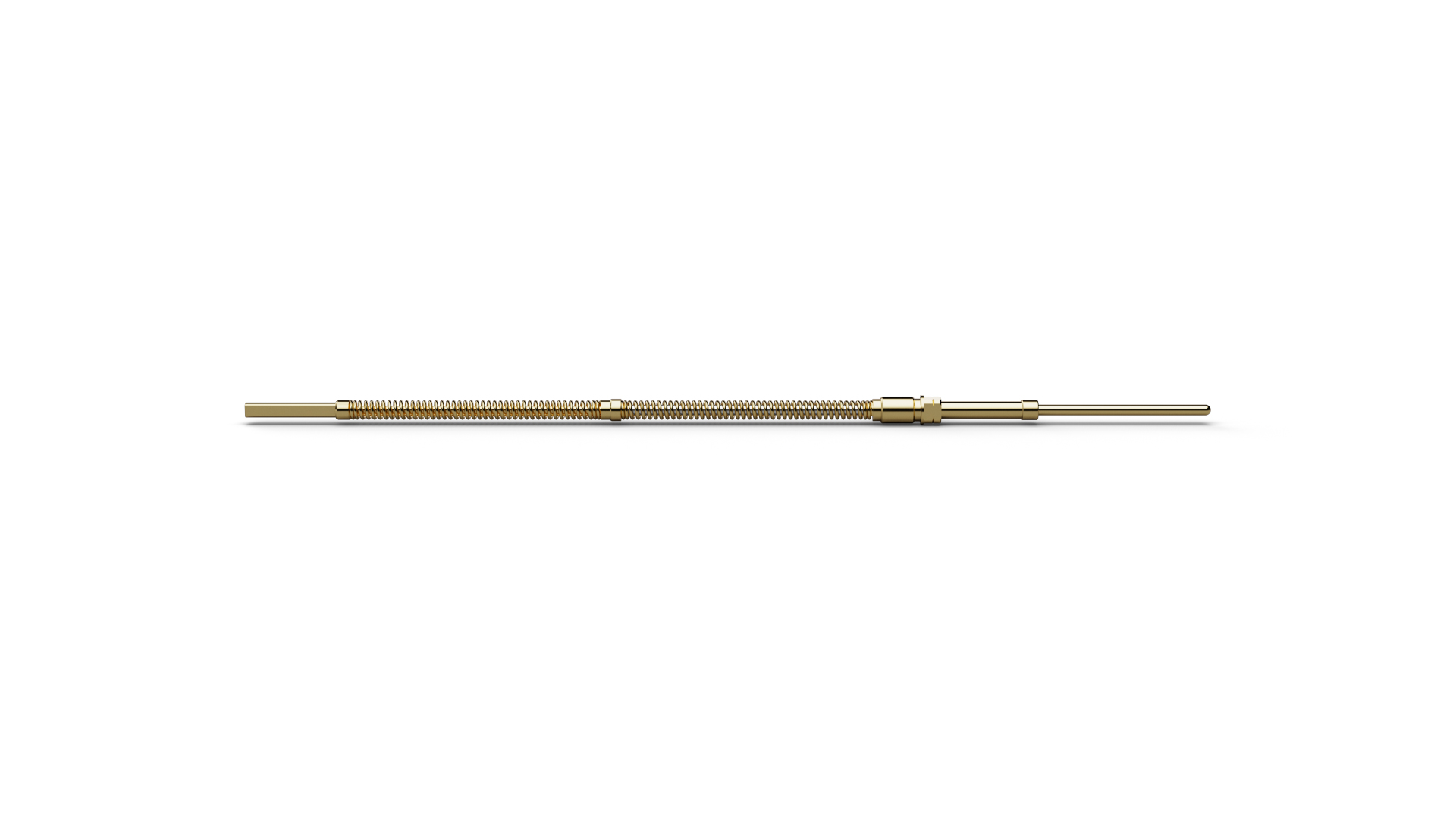

| Structure | Basic Contact Probe |
| Type/famille | VF100 |
| Pas (mm/mil) | 2,54 / 100 |
| Température | -45°C...+100°C |
| Définition complémentaire | S1 |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 72.5 |
| Hauteur hors tout (mm) | 21.8 |
| Diamètre du style de pointe (mm) | 0.8 |
| Diamètre du fût (mm) | 2 |
| Diamètre du collet (mm) | 2.2 |
| Diamètre de la bague de serrage (mm) | 2.2 |
| C – longueur de la broche (mm) | 13 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 11 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 80 |
| Force du ressort (cN) | 1000 |
| Course nominale (mm) | 5 |
| Course maximale (mm) | 5.5 |
| Filetage | M2X0,25 |
| Taille d’outil (mm) | 1,8 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 5 |
| Résistance de contact typique (mΩ) | 30 |
