Données techniques
| Généralités | |
|---|---|

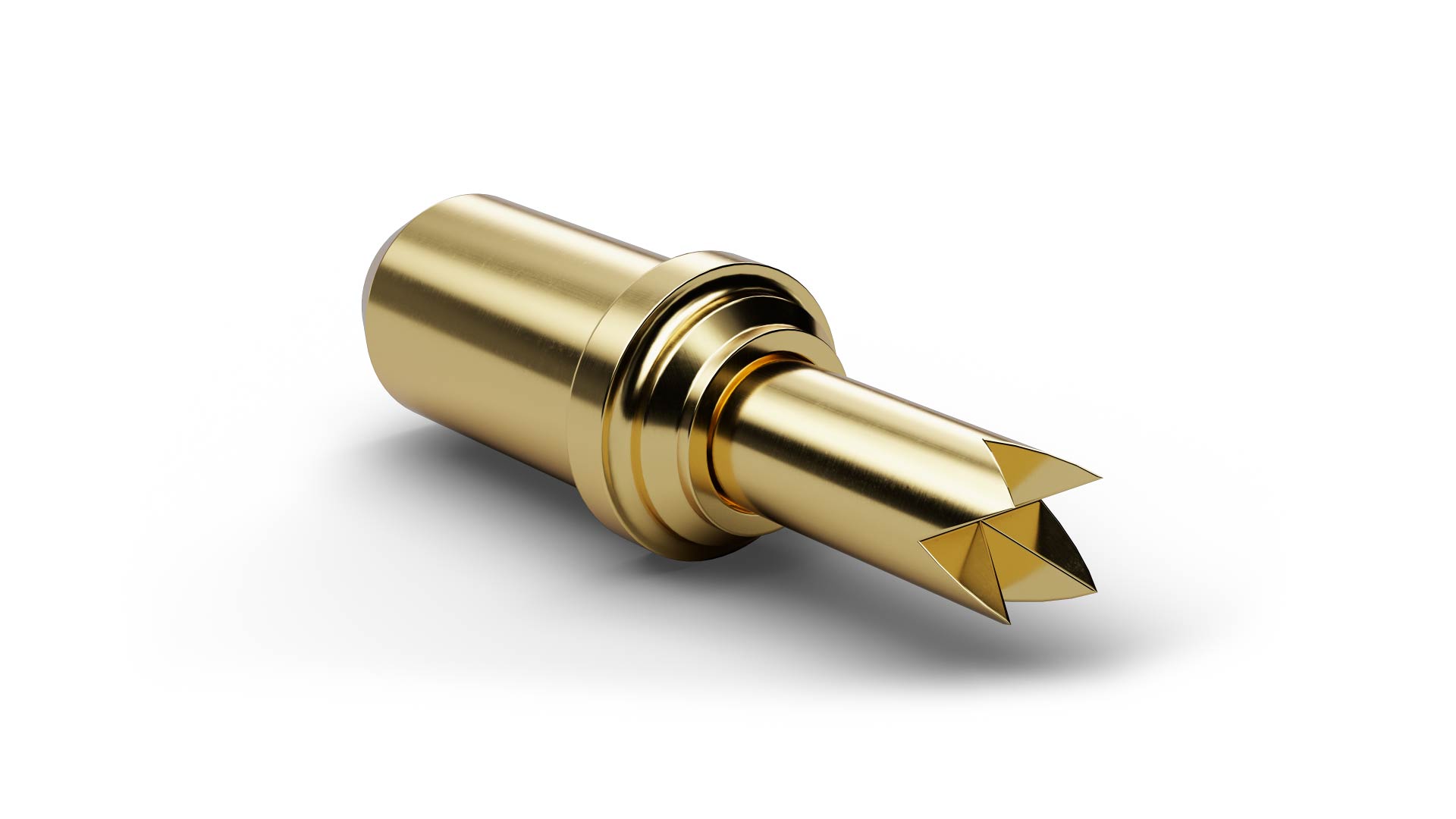

| Structure | Basic Contact Probe |
| Type/famille | P-T / P140T-L053 |
| Pas (mm/mil) | 2,20 / 87 |
| Température | -45°C...+200°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 5.3 |
| Hauteur hors tout (mm) | 2.8 |
| Diamètre du style de pointe (mm) | 0.85 |
| Diamètre du fût (mm) | 1.4 |
| Diamètre du collet (mm) | 1.68 |
| Diamètre de la bague de serrage (mm) | 1.68 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 29 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | High-grade steel |
| Revêtement du ressort | Uncoated |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 40 |
| Force du ressort (cN) | 100 |
| Course nominale (mm) | 1 |
| Course maximale (mm) | 1.2 |
| Précision de pointage +/- (mm) | 0.08 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 8 |
| Résistance de contact typique (mΩ) | 100 |
Graphiques
