Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F112 |
| Pas (mm/mil) | 1,27 / 50 |
| Température | -45°C...+80°C |
| Définition complémentaire | NON MAGNETIC |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 16.5 |
| Hauteur hors tout (mm) | 4 |
| Diamètre du style de pointe (mm) | 0.53 |
| Diamètre du fût (mm) | 0.69 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 18 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Bronze |
| Revêtement du fût | Gold |
| Matériau du ressort | Copper |
| Revêtement du ressort | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 6 |
| Force du ressort (cN) | 40 |
| Course nominale (mm) | 2 |
| Course maximale (mm) | 2.8 |
| Précision de pointage +/- (mm) | 0.09 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 3 |
| Résistance de contact typique (mΩ) | 35 |
Graphiques
Beschreibung des Produkts

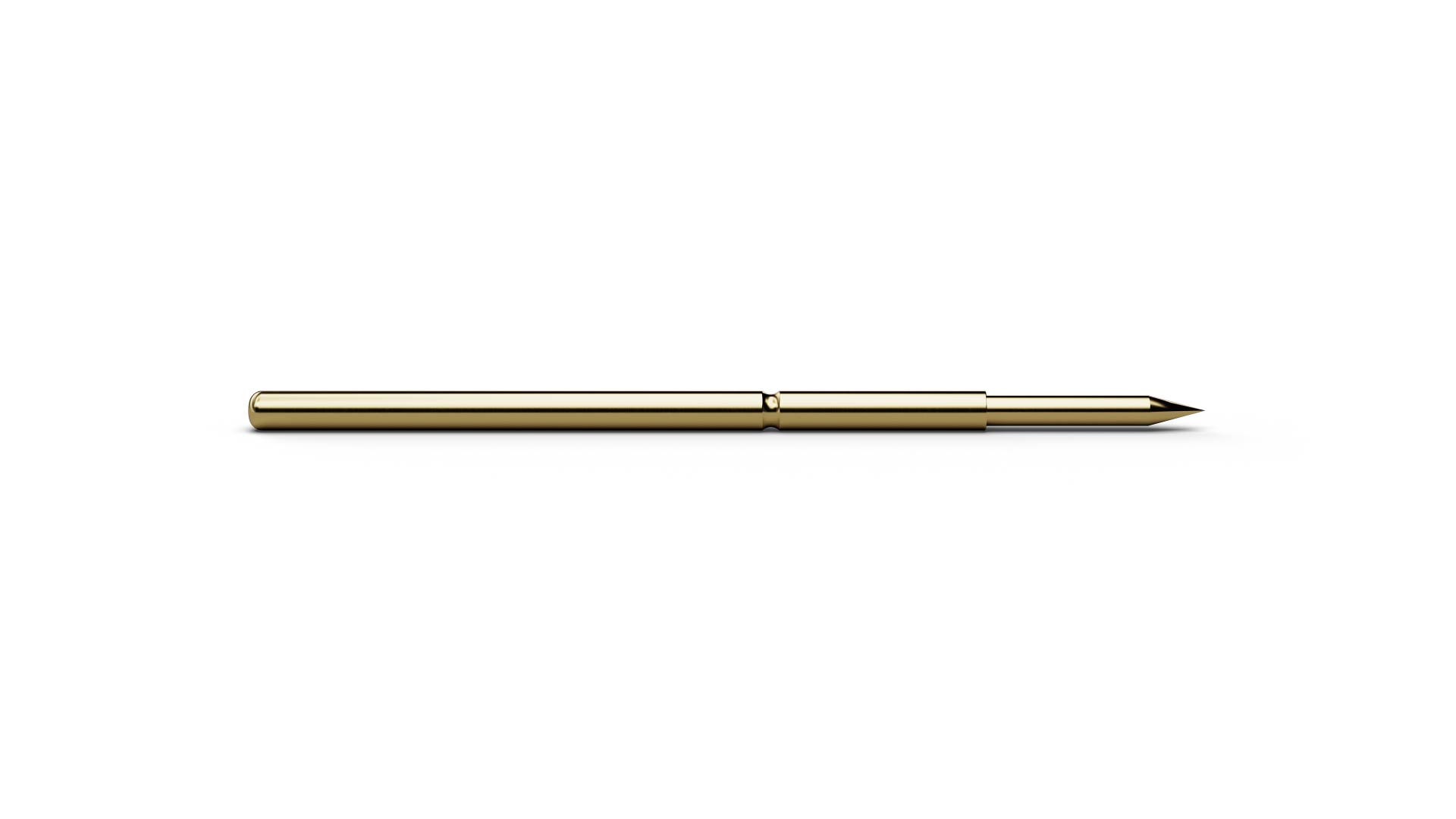

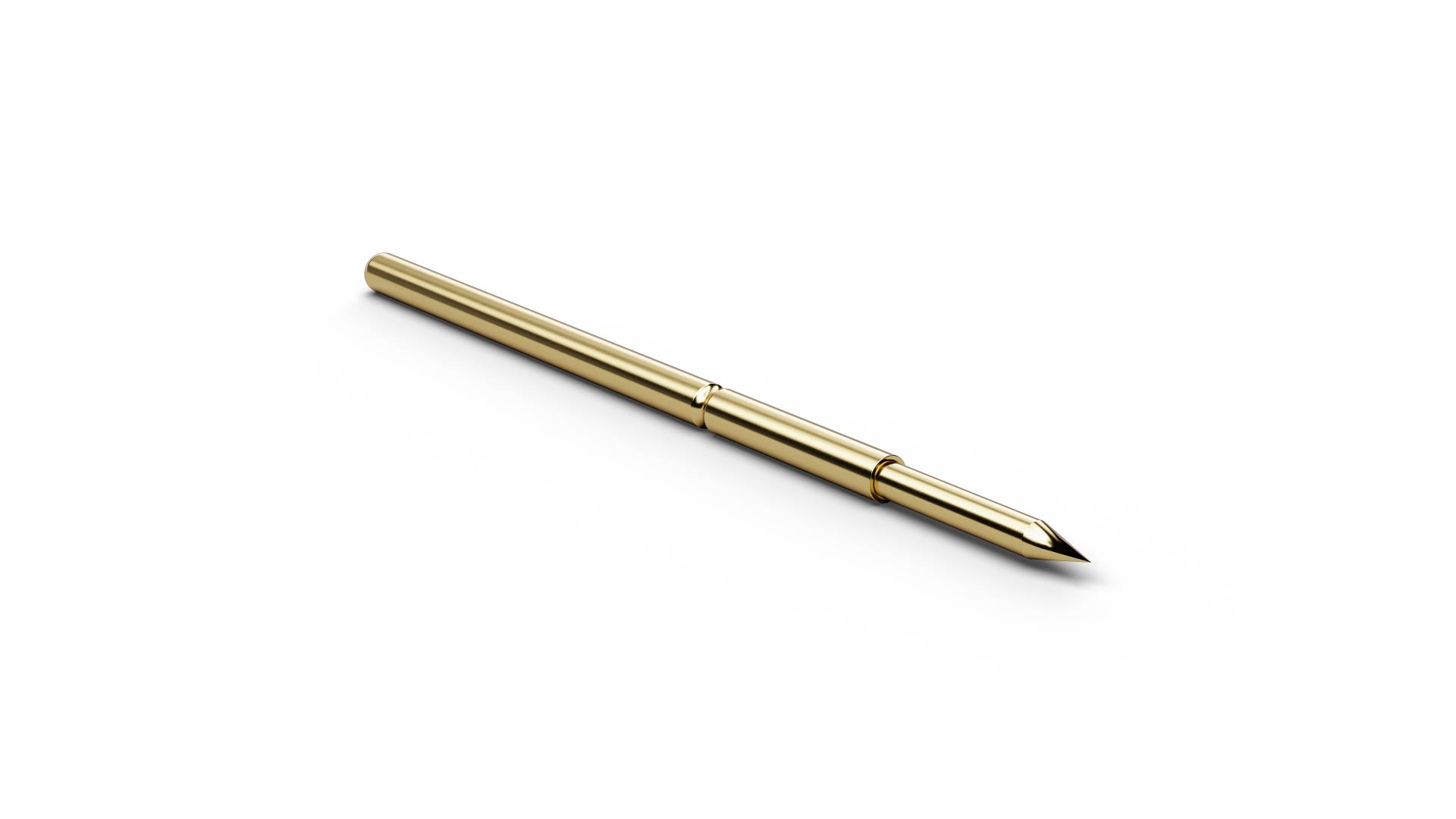

As a Basic Contact Probe, F11218B053G040 (item number 1006642) establishes a spring-loaded electrical connection to the test point. With tip style 18 (Conical 30°), F11218B053G040 combines ICT/FCT use with a geometry intended for solder pads and vias. F11218B053G040 combines a pitch of 1.27 mm / 50 mil with tip style 18 (Conical 30°) and a tip diameter of 0.53 mm. For F11218B053G040, spring force is 40 cN at a nominal travel of 2 mm. The electrical rating of F11218B053G040 combines 3 A continuous current with 35 mΩ typical contact resistance. The plunger in F11218B053G040 is made of beryllium copper and is gold-plated.
