Données techniques
| Généralités | |
|---|---|
| Type/famille | F880-NO |
| Pas (mm/mil) | 3,50 / 138 |
| Température | -45°C...+100°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 44.8 |
| Hauteur hors tout (mm) | 10.2 |
| Diamètre du style de pointe (mm) | 2 |
| Diamètre du fût (mm) | 2.65 |
| Diamètre du collet (mm) | 2.95 |
| Diamètre de la bague de serrage (mm) | 2.95 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 17 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 120 |
| Force du ressort (cN) | 350 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.08 |
| Filetage | M2,5X0,35 |
| Taille d’outil (mm) | 2,2 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 10 |
| Résistance de contact typique (mΩ) | 50 |
| Type d’interrupteur | NO (Normal Open) |
| Course de l’interrupteur (mm) | 1.7 |
| Courant continu (A) 2 | 1 |
Graphiques
Beschreibung des Produkts

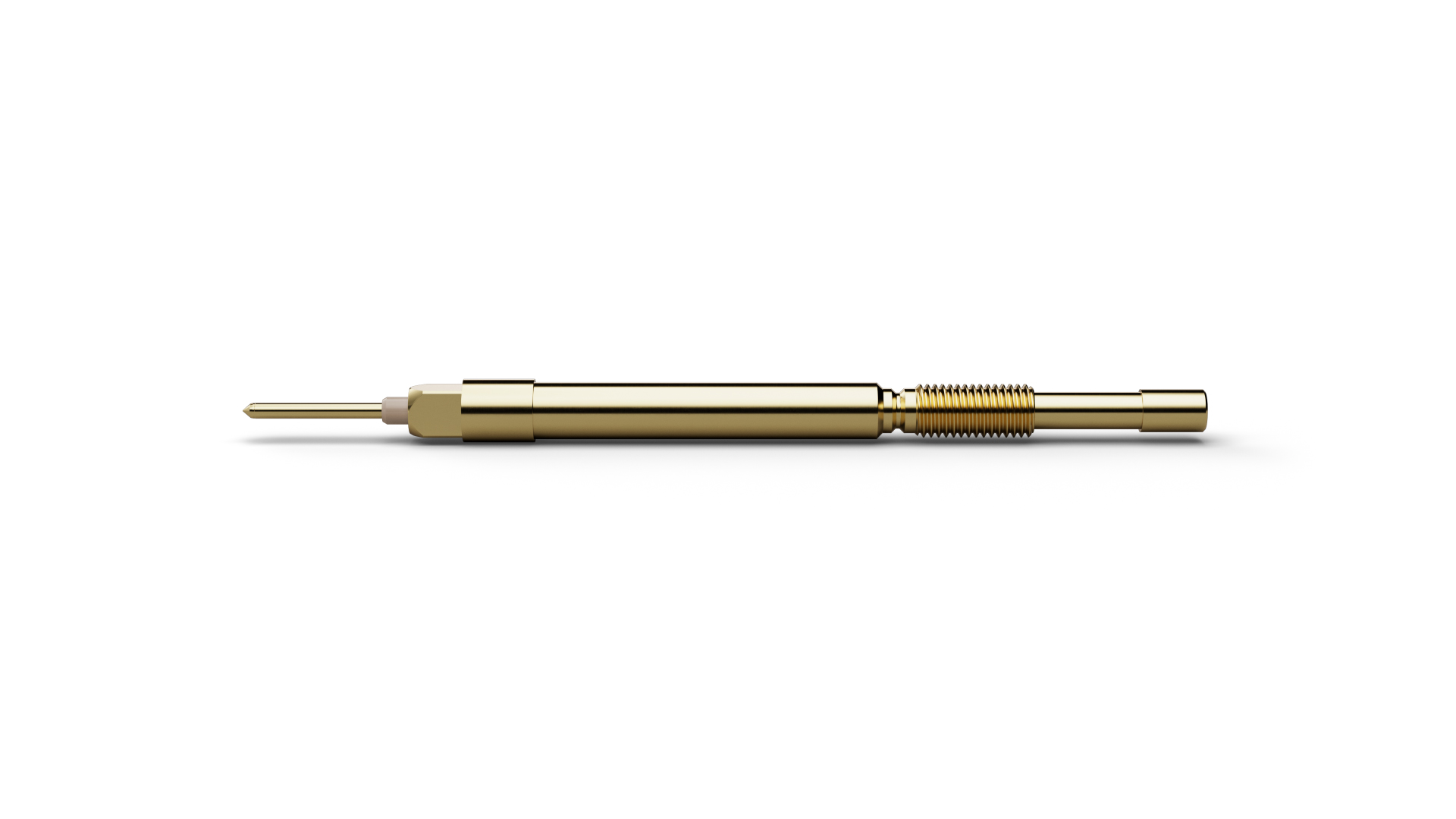

The Switch Probe F88017B200G350 (item number 1006697) combines spring-loaded contacting with a defined switching or sensing function. F88017B200G350 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. F88017B200G350 is used for presence and position testing and sends an electrical signal to the test system when the defined actuation travel is reached. F88017B200G350 operates with 350 cN spring force and 4 mm nominal travel. F88017B200G350 is rated for 10 A continuous current with a typical contact resistance of 50 mΩ. The design combines a pitch of 3.5 mm / 138 mil with tip style 17 (Flat stepped) and a tip diameter of 2 mm.
