Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F875-NO |
| Pas (mm/mil) | 2,54 / 100 |
| Température | -45°C...+100°C |
| Définition complémentaire | L |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 57.1 |
| Hauteur hors tout (mm) | 16.7 |
| Diamètre du style de pointe (mm) | 1.4 |
| Diamètre du fût (mm) | 1.65 |
| Diamètre du collet (mm) | 2.3 |
| Diamètre de la bague de serrage (mm) | 2.3 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 06 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Beryllium copper |
| Revêtement du fût | Gold |
| Matériau du ressort | Copper |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 30 |
| Force du ressort (cN) | 135 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.08 |
| Filetage | M1,6 |
| Taille d’outil (mm) | 1,7 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 5 |
| Résistance de contact typique (mΩ) | 65 |
| Course de l’interrupteur (mm) | 1.5 |
| Courant continu (A) 2 | 1 |
Graphiques
Beschreibung des Produkts

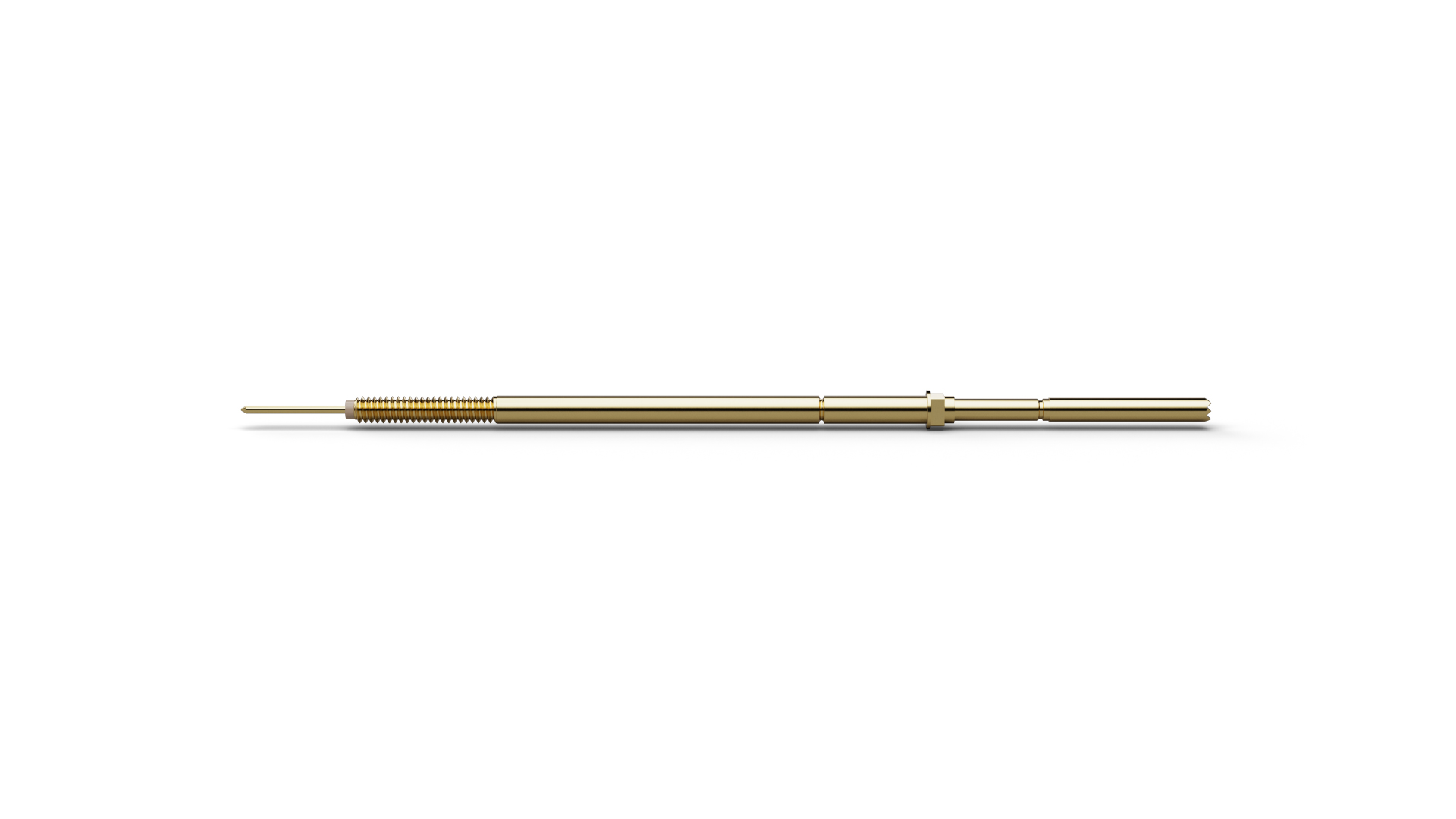

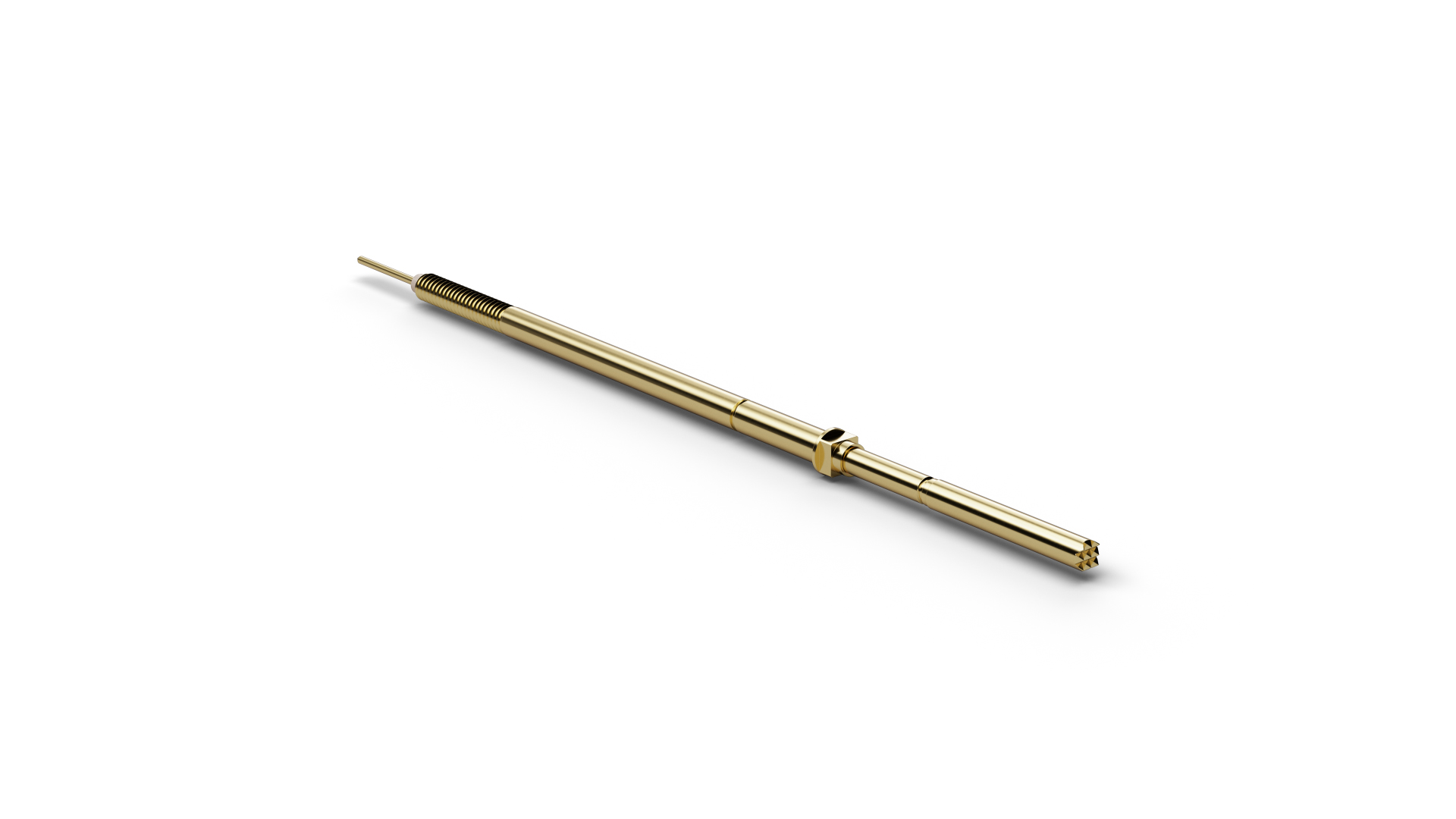

The Normally Open Switch Probe F87506B140G135L (item number 1006828) combines spring-loaded contacting with a defined switching or sensing function. F87506B140G135L combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. In F87506B140G135L, the normally open function closes the electrical contact at the defined actuation travel, combining contacting with presence or position information. For F87506B140G135L, spring force is 135 cN at a nominal travel of 4 mm. F87506B140G135L is rated for 5 A continuous current with a typical contact resistance of 65 mΩ. The design combines a pitch of 2.54 mm / 100 mil with tip style 06 (Serrated stepped) and a tip diameter of 1.4 mm.
