Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F731 |
| Pas (mm/mil) | 2,40 / 94 |
| Température | -45°C...+100°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 27.9 |
| Hauteur hors tout (mm) | 9.4 |
| Diamètre du style de pointe (mm) | 1.8 |
| Diamètre du fût (mm) | 1.37 |
| Diamètre du collet (mm) | 1.85 |
| Diamètre de la bague de serrage (mm) | 1.85 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 05 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 50 |
| Force du ressort (cN) | 150 |
| Course nominale (mm) | 3.5 |
| Course maximale (mm) | 4.4 |
| Précision de pointage +/- (mm) | 0.08 |
| Filetage | M1,4 |
| Taille d’outil (mm) | 1,4 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 5 |
| Résistance de contact typique (mΩ) | 30 |
Graphiques
Beschreibung des Produkts

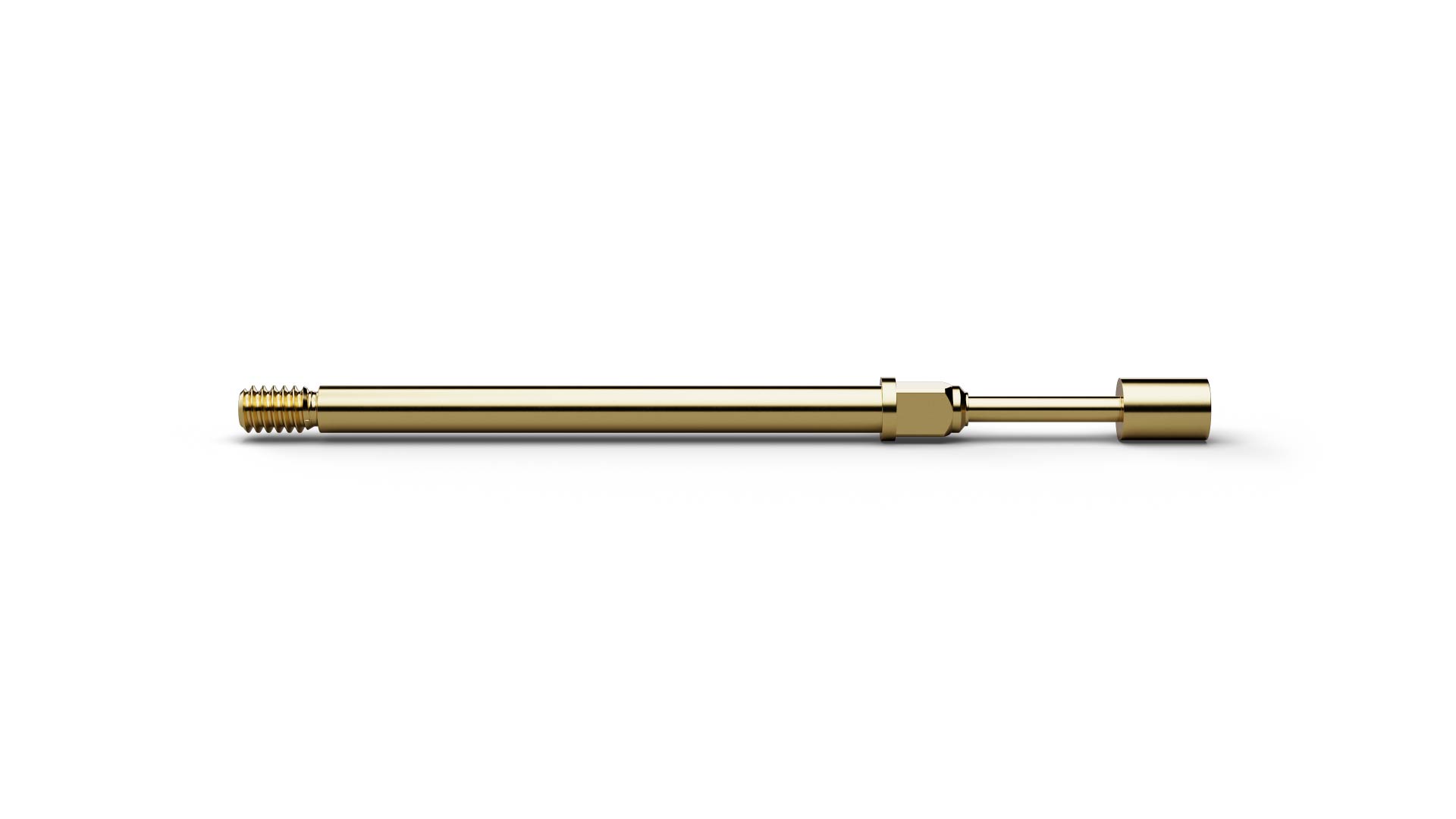

F73105B180G150 (item number 1007201) combines spring-loaded contacting with a secure threaded mounting concept. The threaded mounting of F73105B180G150 supports secure seating in wire-harness and connector tests, including setups exposed to vibration or lateral forces. The secure mechanical seat of F73105B180G150 is particularly useful in wire-harness and connector testing and in fixtures exposed to vibration or lateral forces. For installation, F73105B180G150 uses an M1.4 thread. On F73105B180G150, a pitch of 2.4 mm / 94 mil is combined with 150 cN spring force and 3.5 mm nominal travel. The electrical rating of F73105B180G150 combines 5 A continuous current with 30 mΩ typical contact resistance.
